Диагностика теплообменника бассейна в Сочи
Как проверяют Zodiac Uranus+ пластинчатый теплообменник и принимают результат?
В гостевом бассейне Центрального района вода может нагреваться медленно, хотя котловой контур горячий и автоматика не показывает аварии. Заменять пластинчатый теплообменник по одному показанию термометра нельзя: нагрев зависит от расхода по обеим сторонам, положения байпаса и температуры на входах. Паллада измеряет четыре температурные точки в устойчивом режиме и прослеживает обвязку от фильтра до возврата воды в чашу.
Четыре температуры и два расхода

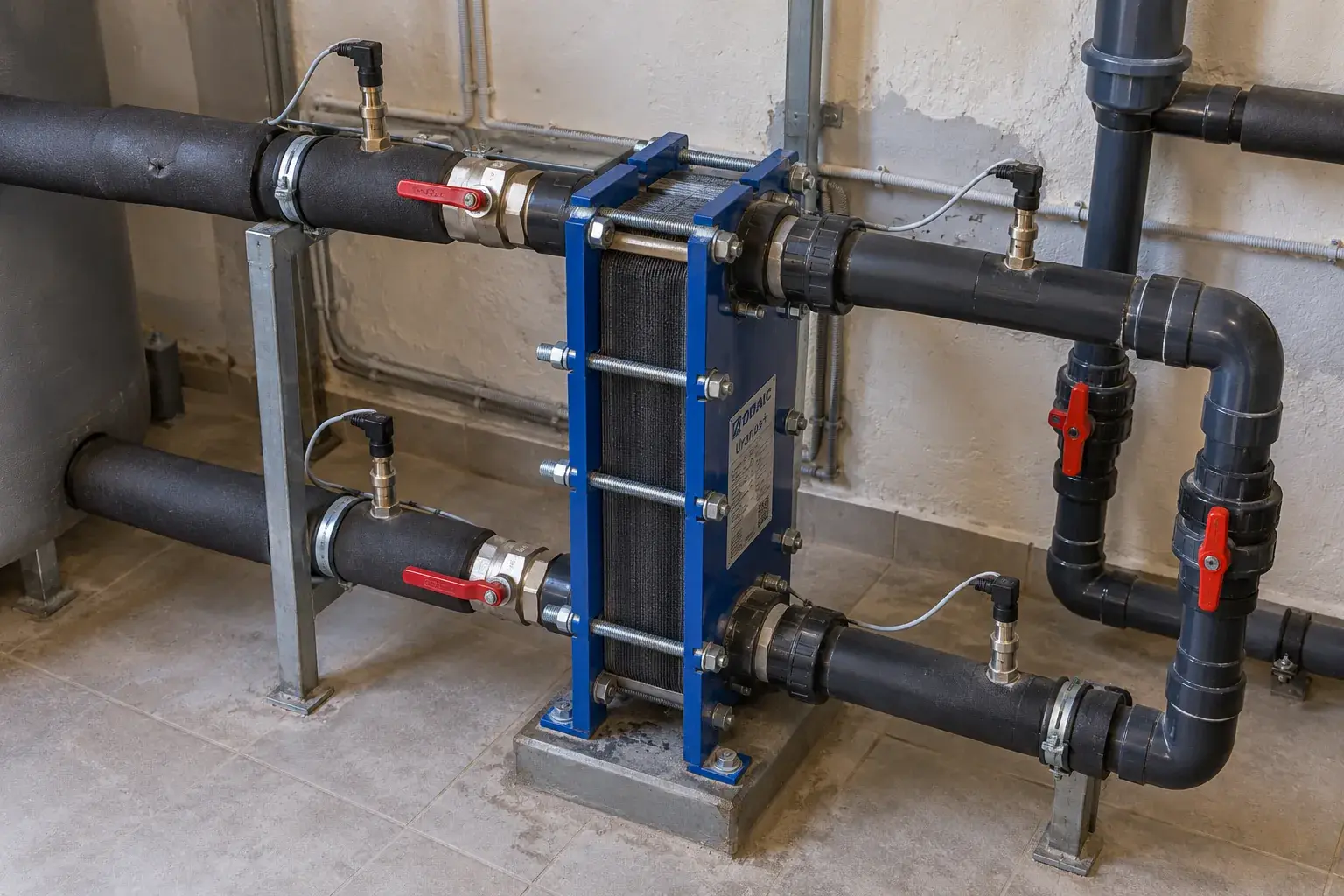

На схеме находят теплообменник Zodiac Uranus+, первичный контур источника тепла и вторичный контур бассейна. Накладными датчиками или термометрами в штатных гильзах измеряют температуры входа и выхода каждого контура после стабилизации насосов. Расход читают по установленным расходомерам либо определяют по проектным контрольным точкам с подходящим измерителем, не угадывая его по шуму трубы. Значения записывают одновременно с положением трех кранов байпаса, режимом фильтрации и уставкой регулятора. Большая температура подачи котла при малом расходе может дать меньше тепла бассейну, чем умеренная температура при правильной циркуляции.
Байпас до разборки пластин
Руководство Zodiac требует соблюдать направления потоков и проектную схему обвязки. Если почти вся бассейновая вода идет мимо вторичного контура, сначала возвращают настройки байпаса к проектным и проверяют насос. При нормальном вторичном расходе и недостаточном перепаде температур проверяют первичный насос, воздух в контуре и работу управляющего клапана. Разбирать пластинчатый пакет до таких измерений неразумно: отложения внутри возможны, но не объясняют неверное положение крана снаружи. На работающей горячей линии фланцы не вскрывают.
Если поток восстановлен, а нагрева нет
После исключения гидравлической ошибки оценивают состояние теплообменника по паспортным потерям давления и теплоотдаче при фактических температурах. Загрязнение пластин требует отдельного решения о разборке и очистке по инструкции изготовителя с безопасным выводом обоих контуров и новым комплектом совместимых уплотнений. Агрессивную кислоту нельзя заливать в узел без согласования материала пластин, уплотнений и водоподготовки. При неизвестном состоянии пакета разумнее сначала провести сервисную диагностику и подобрать разрешенный метод очистки.
Отдельная работа на первичной трубе
В сухой машинной комнате осматривают теплоизоляцию подачи от источника до теплообменника. Поврежденный участок восстанавливают совместимым материалом, оставляя доступными краны и датчики. Проверяют обратный клапан, чтобы при остановке насоса не возникал паразитный поток. Потеря тепла на открытой трубе не равна засору пластин, поэтому оба дефекта фиксируют отдельно. Дозирование реагентов должно стоять после теплообменника по схеме Zodiac, чтобы не направлять концентрированный реагент назад в него.
Документы и приемка
Руководство Zodiac Uranus+ H0360700.D описывает монтаж, направление потоков, размещение после фильтра и обслуживание конкретного устройства. СП 310.1325800.2017 с изменениями №1-3 задает рамку проектирования бассейнов, но не подменяет паспортную таблицу производительности выбранной модели. Сравнение выполняют с проектом чаши и режимом водоподготовки, без выдуманной одинаковой нормы нагрева для всех бассейнов.
После регулировки записывают четыре температуры, расходы и положение байпаса в одном устойчивом режиме; соединения сухие, защитные устройства работают, вода чаши постепенно выходит на заданный проектом режим. Если источнику тепла не хватает мощности, это указывают отдельно, а не объявляют неисправным сам теплообменник.
Частые вопросы
Горячая подача означает исправный нагрев?
Нет, без расходов обоих контуров она не показывает переданную мощность.
Можно закрыть байпас полностью?
Только если это соответствует проектной схеме и допустимому расходу выбранного теплообменника.
Нужно сразу промывать пластины кислотой?
Нет. Сначала измеряют поток и температуру, затем выбирают разрешенный состав по паспорту материалов.
