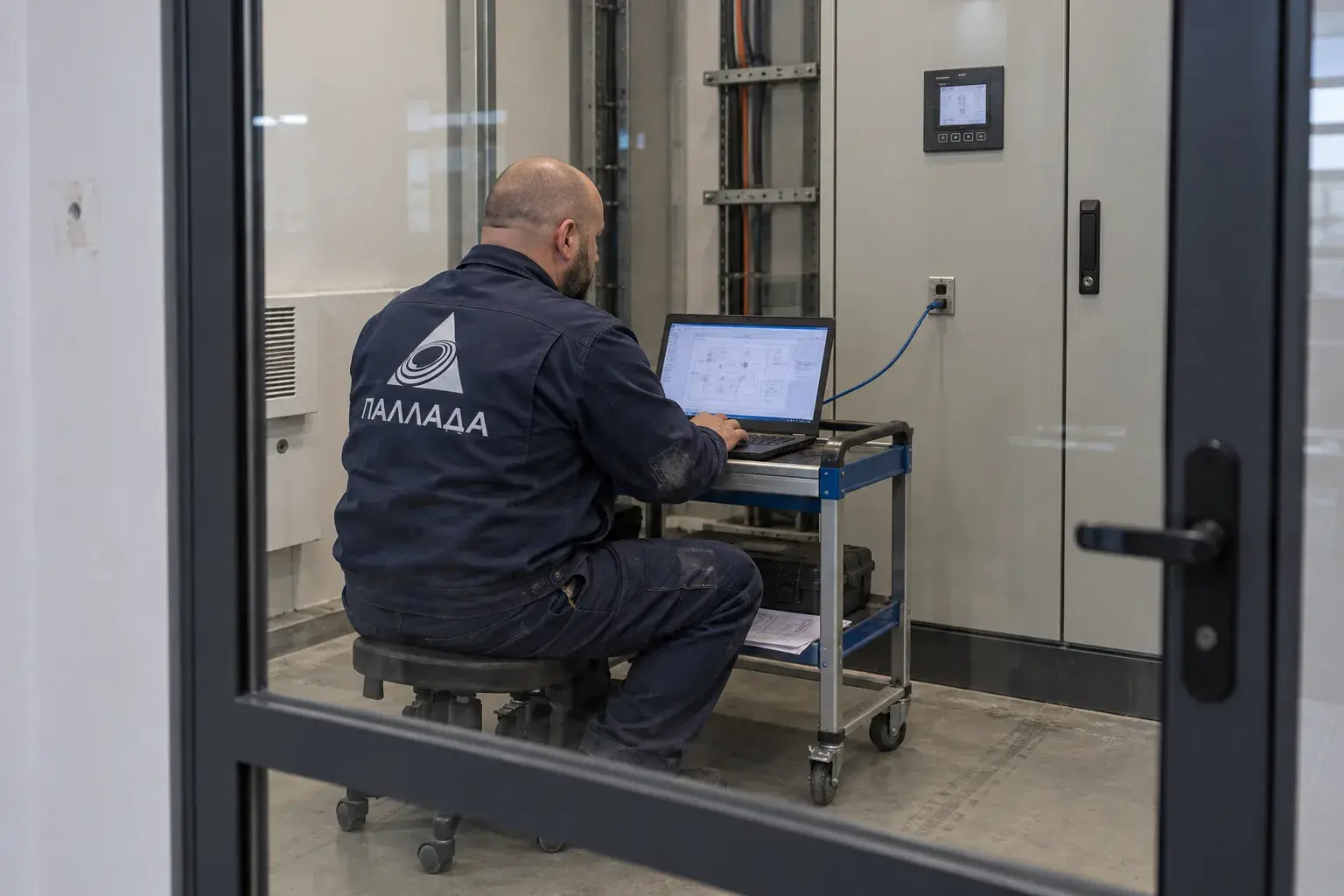

Почему электросчетчик в Краснодаре считает энергию, а диспетчерская ее не видит
Почему диспетчеризация перестала получать данные счетчика?
В экспозиционном центре Краснодара локальный дисплей счетчика показывает потребление, а график в диспетчерской застыл на вчерашнем значении. Для такого типового объекта нельзя сразу менять прибор: измерительная часть и канал связи у него выполняют разные задачи. Сначала убеждаемся, что сам учет идет, затем ищем потерю данных между портом RS-485 и контроллером.
Разделяем показания и передачу
Записываем локальные значения и время на PowerLogic PM5500, проверяем журнал связи контроллера и фиксируем, какие соседние устройства продолжают отвечать. Из настроек счетчика выписываем адрес Modbus, скорость, формат передачи и четность. На стороне опроса сравниваем те же параметры и карту регистров для данной модели. Несовпадение одного параметра даст тишину даже при целых проводах.
К мультиметру переходим только после безопасного доступа к цепям связи и проверки схемы клемм. Проверяем непрерывность пары и полярность по проекту; осматриваем неэкранированную перемычку и места, где провод связи лежит вплотную к силовой линии. Диагностический USB-RS-485 преобразователь подключаем на согласованной точке и делаем контролируемый опрос одного адреса, не оставляя временную перемычку как постоянную схему.
Почему «поставить резистор» - плохой первый совет
Документация Schneider для PM5500 перечисляет настройки Modbus и режимы последовательной связи. Для конкретной модели и протяженности линии смотрим заводскую схему подключения; общее правило о терминаторах без ее проверки применять нельзя. Встречаются разные исполнения приборов и сети. Если соседние счетчики читаются, а один нет, сначала проверяем его адрес и физический отвод. Если пропадает весь сегмент, ищем общий кабель и шлюз.
СП 256.1325800.2016 с изменением 9 относится к проектированию и монтажу электроустановок общественных зданий. Для этой задачи он задает рамку безопасного размещения и проводки; Modbus-адреса и регистры определяет паспорт PM5500, а не СП.
Восстанавливаем путь данных
При ошибке настройки возвращаем параметры счетчика и контроллера к согласованному проектному профилю, фиксируем изменения. При поврежденном ответвлении заменяем участок кабеля, сохраняем предусмотренную топологию и маркировку. Дополнительная работа - перенести короткий участок линии связи в отдельную трассу от силового кабеля, если обследование подтвердило помехи и проект допускает такой путь. Учетную часть и пломбы не трогаем без соответствующих полномочий.
Приемка состоит из серии опросов, а не одного удачного пакета: контроллер должен без тайм-аутов получать адрес прибора, текущие значения и накопленную энергию. Сверяем показание диспетчерской с дисплеем счетчика с учетом масштаба регистра и времени обновления. Сохраняем схему линии и протокол ошибок до и после ремонта.
Как не потерять данные после ремонта
Сохраняем резервную копию параметров счетчика и таблицу адресов устройств. После изменения трассы либо настройки опрашиваем не только одно мгновенное значение, но и несколько регистров с разной частотой обновления. Сверяем время событий на самом приборе и в диспетчеризации: ошибочная временная метка создает впечатление пропавшего учета при работающем канале.
В протоколе указываем прибор, адрес, скорость и формат обмена, проверенный участок кабеля и время устойчивого опроса. Если связь рвется при включении соседней нагрузки, продолжаем искать источник помех или ошибку прокладки. Простое появление цифры на экране диспетчера на одну минуту не считается завершением работы.
Частые вопросы
Если дисплей работает, счетчик исправен?
Измерительная часть может работать при неисправной связи; оба канала проверяют отдельно.
Можно поменять адрес наугад?
Нет. Дублирование адресов способно вывести из опроса соседние приборы.
Нужен ли новый кабель всегда?
Только если проверка обнаружила дефект, неверную топологию или помеху, которую нельзя устранить настройкой.
