Почему радиаторы ремесленного центра в Сочи шумят при неполной нагрузке
Почему радиаторная ветка шумит при частичной нагрузке?
В корпусе ремесленного центра в Сочи отопление выглядит исправным, пока все помещения заняты. Когда часть мастерских закрывается и термостаты прикрывают радиаторы, в другой ветке слышен свист. Это типовой условный пример: прежде чем менять радиаторные клапаны, нужно понять, как меняется перепад давления на ветке. Шум может быть следствием режима насоса и работы регулятора, а не дефектом самих радиаторов.
Ловим шум в том режиме, в котором он возникает

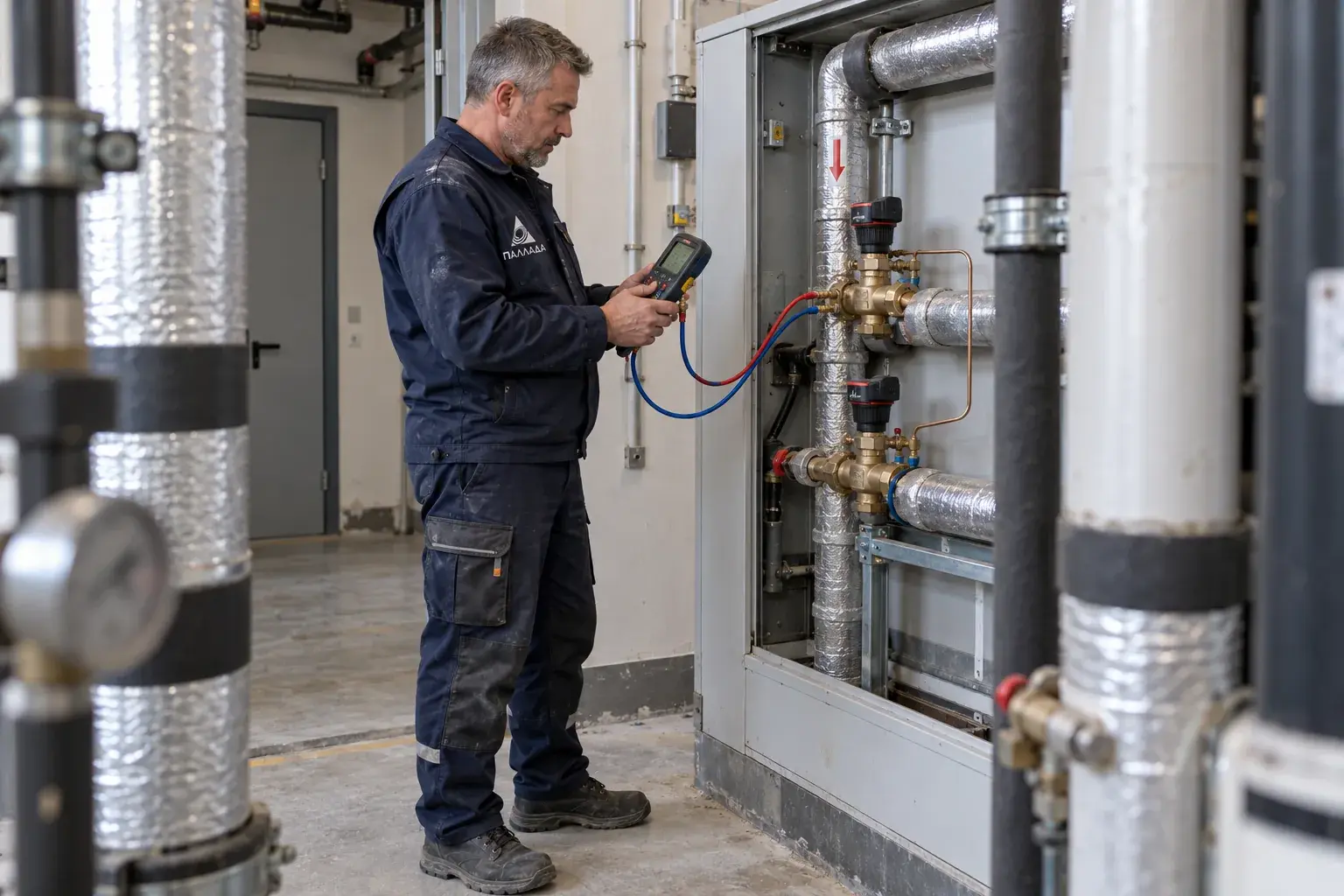

Отмечаем положение термостатов, скорость насоса и температуру подачи. Дифференциальным манометром с подходящими иглами снимаем перепад на предусмотренных измерительных штуцерах партнерского клапана; показание записываем при открытых и частично закрытых потребителях. Затем проверяем состояние импульсной трубки от подачи к ASV-PV и отсутствие ее перегиба или утечки. Случайное измерение в пустом центре ничего не докажет, если жалоба возникает только при закрытии нескольких помещений.
Схему ASV-PV сверяем с заводским листом Danfoss: регулятор на обратной линии получает давление подачи по импульсной трубке и поддерживает установленный перепад. Разные исполнения имеют разные диапазоны настройки. Ставить привычную уставку без чтения маркировки и расчета этой ветки нельзя. Заводская шкала помогает воспроизвести настройку, но требуемое значение определяет проект.
Когда меняем настройку, а когда деталь
Если трубка повреждена или не подключена, восстанавливаем ее совместимым комплектом, закрепляем без излома и повторяем измерение. Если она цела, а перепад выходит за расчетную область при изменении нагрузки, проверяем настройку ASV-PV и взаимодействие с насосом. Уставку корректируем постепенно, фиксируя результат на двух режимах. Регулятор с неисправной диафрагмой или заклинившим механизмом заменяют на совместимое исполнение; поворот шкалы не устранит внутреннюю поломку.
Дополнительная работа - восстановление маркировки импульсной трубки и точек измерения в шкафу. Это помогает следующему обслуживанию не перепутать пары клапанов соседних веток. СП 60.13330.2020 используем для проверки проектной схемы отопления и расчетных режимов; конструкцию и допустимый диапазон регулирования берем из документации Danfoss.
Как принимаем результат
После настройки снова закрываем часть термостатов и сравниваем перепад, температуру дальнего помещения и наличие шума с исходными измерениями. При полной нагрузке ветка также должна отдавать требуемое тепло. В журнале остаются схема точек, значения в обоих режимах, положение шкалы и состояние насоса. Исчезновение свиста при одновременном недогреве дальних комнат - не успешный ремонт.
Когда возвращаться к проверке
После изменений в количестве радиаторов или программе насоса прежние измерения становятся контрольной базой, а не вечной уставкой. На следующем сезонном пуске повторяют два режима нагрузки и осматривают крепление импульсной трубки. Такая проверка особенно полезна там, где помещения используют по разному в течение недели.
Частые вопросы
Можно уменьшить скорость насоса для всего здания?
Только после проверки влияния на все ветки и проектный расход.
Шум означает, что термоклапан сломан?
Не обязательно: высокий перепад на исправном клапане тоже вызывает шум.
Зачем измерять при нескольких положениях термостатов?
Регулятор должен работать при меняющемся расходе, а не только в одной контрольной точке.
