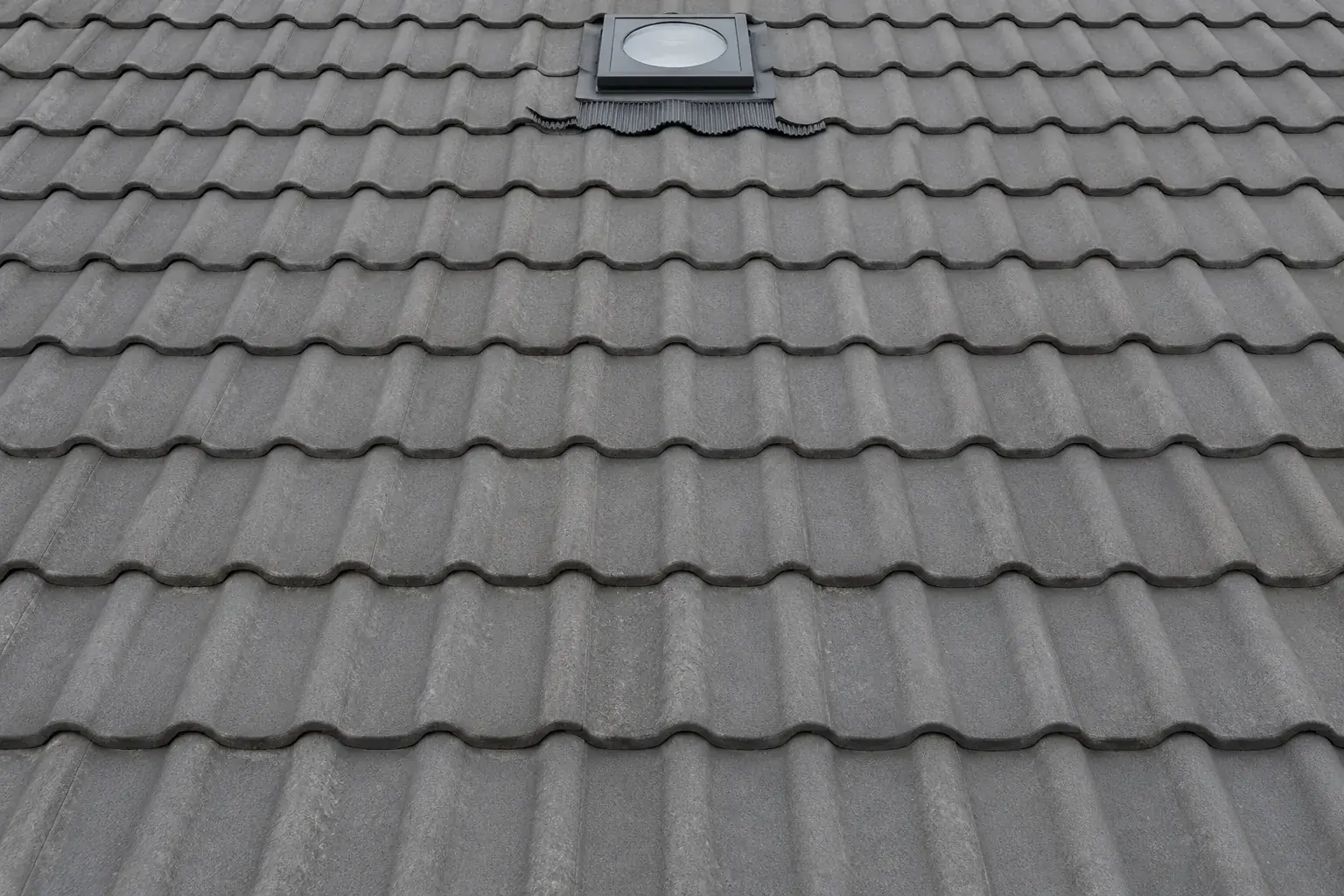

Монтаж светового туннеля в кровле в Красной Поляне
Монтаж светового туннеля в кровле в Красной Поляне
У помещения под скатом может не быть наружной стены для окна. Световой туннель передает дневной свет через кровельный приемник и отражающую трубу к потолочному рассеивателю. Для гардеробной небольшого дома в Красной Поляне рассматриваем жесткую систему VELUX TWR: сначала проверяем маршрут между кровлей и потолком, а затем выбираем место отверстий.
Световой маршрут проверяем с двух сторон
На объекте осматриваем покрытие и доступное подкровельное пространство. Замеряем уклон, положение стропил, расстояние до потолка и препятствия на пути трубы. Не переносим центр потолочного рассеивателя прямо на скат без проверки: между ними могут находиться балки, коммуникации или участок, недоступный для герметизации.
Конструктивное вмешательство согласуем до резки. Несущую стропильную ногу не обрезаем ради круглой трубы. Лазерным построителем и рулеткой связываем выбранные точки, а тип кровельного оклада подбираем к покрытию. TWR и TLR имеют разные монтажные схемы; одинаковое круглое пятно света в комнате не делает комплекты взаимозаменяемыми.
Размер проема берем из нужной ветки инструкции
Руководство VELUX VAS 453834-2020-09 охватывает TWR и TLR для скатов 15-60°. На его схемах отдельно показаны варианты покрытия и типоразмеры. Например, для потолочного проема TWR/TLR 0K14 указан размер 410 мм. Это размер конкретного узла по рисунку, не наружный диаметр любой световой трубы и не размер выреза в кровельной обрешетке.
В разметочной ведомости разделяем уклон в градусах, кровельный проем, потолочное отверстие, длину трассы и заказанные удлинители. Такое разделение предупреждает ошибку, когда один диаметр используют для трех разных деталей. Перед вскрытием защищаем помещение и согласуем работу на сухой кровле с безопасного настила.
Отдельно собираем водозащиту и отражающую трубу
Монтируем опорный узел и сопряжение с подкровельным слоем по схеме выбранного комплекта. Затем ставим кровельную часть и возвращаем покрытие с необходимыми зазорами. Герметик не подменяет предусмотренный отвод воды и штатный фартук. До закрытия фотографируем доступные примыкания и положение креплений.
Жесткие секции подгоняем к фактической трассе, соединяем предусмотренными элементами и лентой. В инструкции для соединения соответствующих труб показан нахлест не менее 30 мм; проверяем его именно на обозначенном стыке. Нижнюю сборку и крепление к потолку выполняем отдельно, учитывая допустимую толщину отделки. Дополнительно восстанавливаем нарушенную непрерывность теплоизоляции и пароизоляции по проектному узлу.
Дневной свет не заменяет проверку кровли
После сборки осматриваем отражающий канал, крепления и примыкания, проверяем посадку рассеивателя. Защитную пленку и загрязнения удаляем в предусмотренной последовательности. Работу кровельного водоотвода оцениваем отдельно от появления света в помещении: эти признаки подтверждают разные части монтажа.
СП 17.13330.2017 используем для устройства кровли в его области действия. Конструкцию туннеля собираем по инструкции изготовителя. Не обещаем постоянную освещенность по одному дневному осмотру: результат зависит от погоды, ориентации и длины канала. Нужный искусственный свет для вечернего использования гардеробной сохраняем самостоятельной системой.
Частые вопросы
Подойдет жесткий туннель при препятствии на трассе?
Проверяем разрешенные повороты и комплектующие. Самодельный гофрированный переход не добавляем к жесткой системе без подтвержденного решения.
Можно закрыть все пеной?
Заполнение зазора не заменяет опору, водоотвод или герметичное сопряжение слоев. Каждый участок выполняем по своей схеме.
Нужен ли доступ после монтажа?
Учитываем снятие и очистку рассеивателя, а также возможность осмотра доступной трассы. Отделка не должна блокировать штатное обслуживание.
