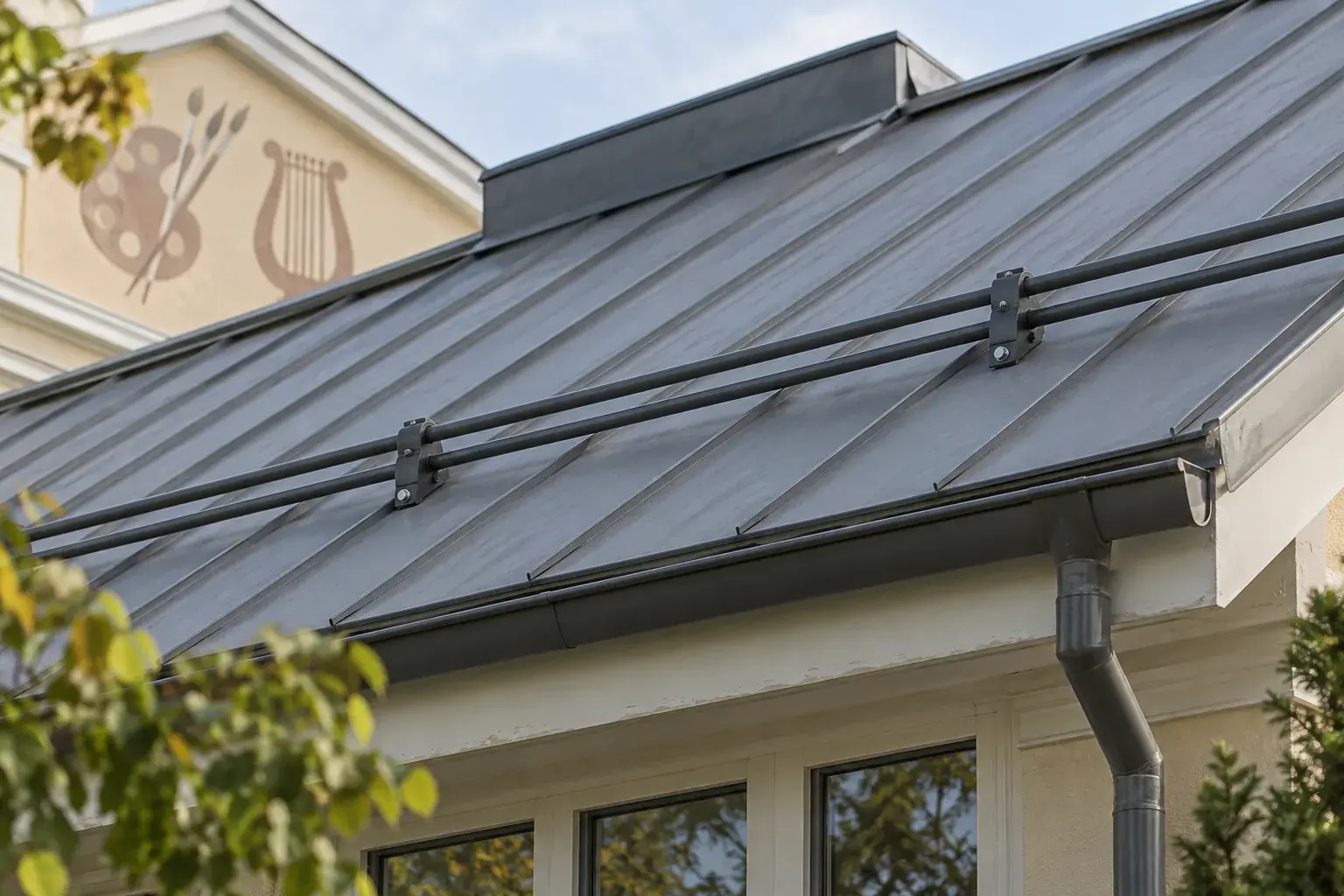

Ремонт крепления снегозадержателя на кровле Кликфальц школы искусств в Краснодаре
Как закрепить снегозадержатель на Кликфальце, если кронштейн ослаб?
Ослабший кронштейн снегозадержателя на Кликфальце нельзя просто притянуть посильнее. Нагрузка передается через скобу на фальцевый шов, а дальше на картину и обрешетку. На кровле школы искусств сначала ограничиваем проход под скатом и выясняем, что именно сдвинулось: крепеж, шов, труба или основание под металлом. Проверяем весь ряд, потому что один ослабший зажим может быть следствием неверной схемы крепления.
Находим путь нагрузки
На скат выходим с предусмотренной страховкой и безопасным доступом. Рулеткой отмечаем положение каждого кронштейна относительно карниза и несущей стены, проверяем уклон электронным угломером. Прямой рейкой смотрим линию труб, щупом - зазоры в скобах, динамометрическим ключом после осмотра проверяем затяжку без попытки силой исправить деформированный шов. Поврежденный участок заносим в дефектную ведомость с размерами и положением; это не расчет несущей способности.
У Grand Line Optima для фальцевой кровли крепление рассчитано на Кликфальц и Кликфальц Pro. Инструкция запрещает ставить узел на скате у ендовы, если загиб основания кронштейна совпадает с загибом фальца. Поэтому до заказа деталей сверяем ориентацию картины на каждом участке и наличие сплошной обрешетки в зоне крепления.
Меняем причину, а не одну гайку
Если ослабла гайка при целых скобе и шве, заменяем поврежденный крепеж комплектом нужного класса и собираем узел по актуальной инструкции производителя. Для болтов М8 класса 5.8 она задает усилие 15,69 Н·м; применяем его только к соответствующему комплекту и проверяем калибровку ключа. При треснувшей скобе, смятом замке или поврежденной картине меняем нужную деталь и отдельно согласуем кровельный ремонт, а не прячем дефект новой затяжкой.
Прокалывать картину саморезом рядом с ослабшим зажимом нельзя: получится другой конструктивный узел и потенциальный путь воды. Перед сборкой очищаем контактную поверхность мягкой щеткой, сверяем болт, шайбу и положение кронштейна. Трубу с поврежденным торцом при необходимости подрезаем ножовкой по металлу; абразивный круг инструкция запрещает, поскольку он портит покрытие. Срез обрабатываем по требованиям системы.
Ряд зависит от ската
Условный расчет комплектации: для прямой линии длиной 6 м нужны два стандартных модуля по 3 м. В комплекте каждого три кронштейна, значит исходно их шесть; производитель настоятельно рекомендует еще по одному на каждый трехметровый модуль, всего восемь. Это только подсчет деталей, не проект школы: число рядов, шаг и положение определяем по длине ската, уклону, снеговому району, ветру и расчету нагрузки.
СП 20.13330.2016 задает основу для снеговой нагрузки, СП 17.13330.2017 - для кровельного решения. Таблица в инструкции Grand Line носит рекомендательный характер; при сложной геометрии и ендовах нужен проектный расчет. Дополнительная работа на таком объекте - восстановление поврежденного участка защитного покрытия трубы и проверка заглушек после подрезки, чтобы открытый торец не стал очагом коррозии.
Принимаем линию целиком
После сборки контролируем момент затяжки на каждом отремонтированном зажиме и отмечаем его в листе проверки. Проверяем, не вывернуло фальц, не сместились ли трубы в держателях и не осталось ли острых кромок. Рейкой и уровнем смотрим непрерывность ряда, а от последнего кронштейна до конца трубы измеряем вылет: инструкция ограничивает его шириной одной картины фальца.
Заказчику передаем схему расположения ряда, список замененных деталей и участков для последующего осмотра после снегового сезона. Если обследование покажет недостаточную обрешетку или неверное направление шва, монтаж останавливаем до проектного решения. Для школы важнее убрать риск схода снега над входом, чем сделать ровную линию кронштейнов любой ценой.
Частые вопросы
Можно ли просто сильнее затянуть старую скобу?
Только после проверки класса болта, состояния скобы, шва и основания. Смятый фальц дополнительным усилием не восстановить.
Зачем считать ряд, если ослаб один кронштейн?
Перегрузка ряда могла вызвать ослабление. Шаг и число рядов сверяют с расчетом всего ската, а не с одной деталью.
Можно ли резать трубу болгаркой?
Инструкция Grand Line для Optima запрещает абразивный рез; применяют ножовку по металлу или электролобзик.
