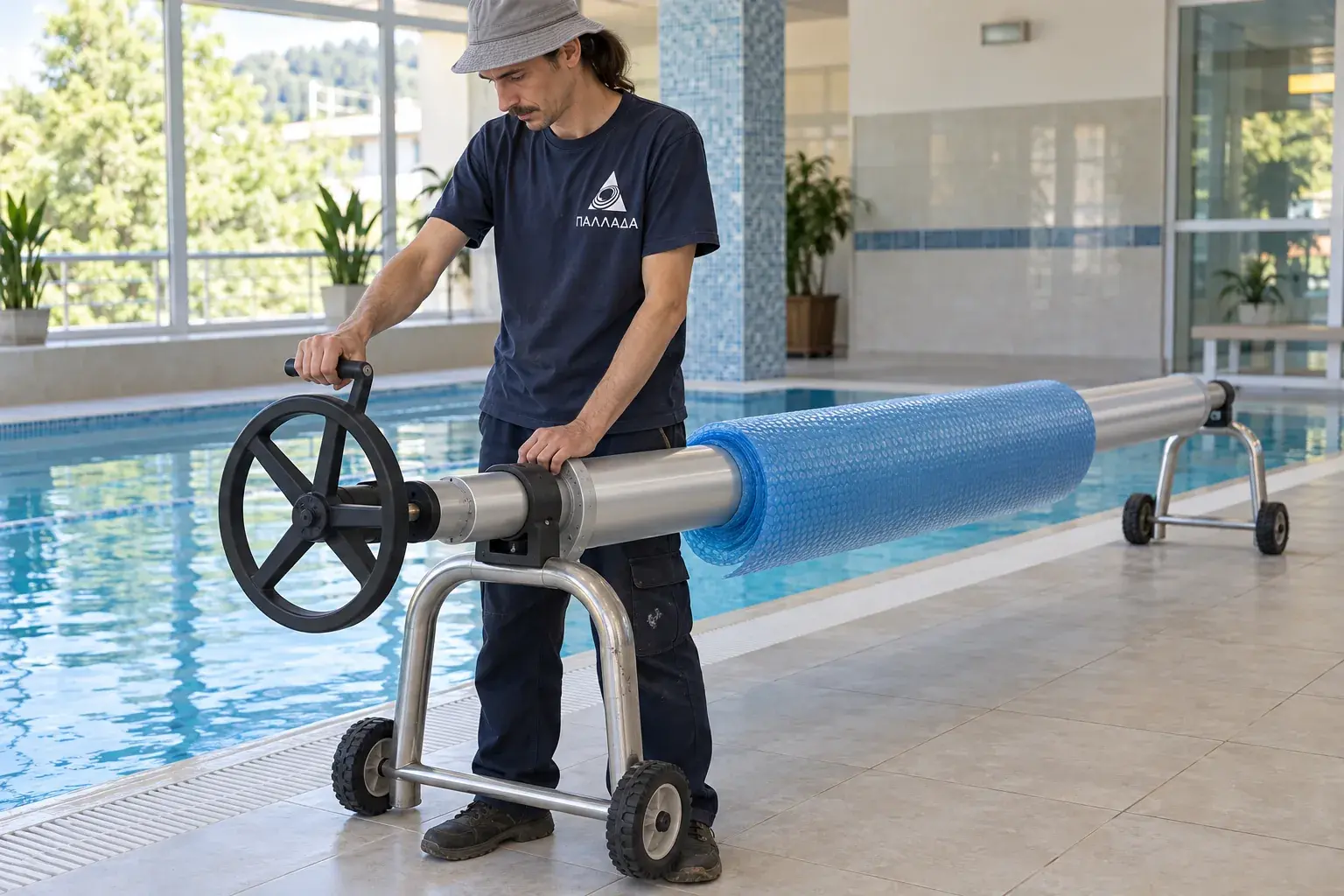

Сборка сматывающего устройства бассейна в Дагомысе
Сборка сматывающего устройства бассейна в Дагомысе
Ручное сматывающее устройство собираем из совместимых секций вала, опор, втулок и колесного узла. Для бассейна в Дагомысе проверяем весь комплект до закрепления покрытия. Недостающую длину трубы нельзя получить, полностью вытянув телескопическое соединение: вал должен сохранять предусмотренное перекрытие и устойчиво опираться с обеих сторон.
Сверяем комплект с конкретным артикулом
У AstralPool ECO-Roll есть исполнения 078031, 078032 и 078033 для разной ширины. По заводской схеме раскладываем трубы, две опорные рамы, втулки, фиксаторы, колесные детали, маховик и крепеж. Сопоставляем соединяемые части до сборки, проверяем повреждения кромок и комплектность втулок. Похожая труба из другой серии не становится совместимой только потому, что входит внутрь.
В актуальной карточке ECO-Roll изготовитель описывает трехсекционную алюминиевую трубу, опоры из нержавеющей стали и ручное колесо с тормозной системой. Это оборудование для пузырьковых покрытий. Моторный комплект или механизм для жестких ламелей не собираем по схеме ручного исполнения.
Выставляем опоры и соединяем трубы
На сухой ровной площадке определяем положение опор, проверяем их опирание и доступ к маховику. Рулеткой измеряем требуемую длину вала между установленными узлами. Учитываем не только ширину воды: рамы должны оставаться на подходящей устойчивой поверхности, не свисая с края дорожки.
В инструкции ECO-Roll для данной серии указан минимальный перехлест секций 450 мм. При настройке длины сохраняем его на каждом телескопическом соединении, а не делим один запас между двумя стыками. Отмечаем фактическое положение секций и проверяем его до фиксации. Если сборка не позволяет получить нужную длину с сохранением перехлеста, выбираем другое исполнение.
Собираем колесный узел и маховик
Опорные детали соединяем в последовательности заводского чертежа, устанавливаем предусмотренные втулки и крепеж. Применяем подходящие ключи и отвертки, защищаем трубу от замятия. Не компенсируем потерянную втулку шайбами случайного размера: появившийся перекос способен затруднить вращение даже без полотна.
Колеса должны вращаться на своих осях и удерживаться штатными элементами. Проверяем собранную раму до подъема вала, затем устанавливаем его без удара по опорам. Маховик связываем с предназначенным для него концом вала и проверяем фиксацию. Инструментом не цепляем рабочую поверхность трубы и не оставляем выступающий острый крепеж рядом с будущим рулоном.
Пустой вал проворачиваем вручную, наблюдаем за его положением в обеих опорах. Задевание, перемещение втулки или заметное смещение рамы требуют исправления сборки. Не используем покрытие как рычаг, чтобы заставить заедающий механизм вращаться.
Испытываем собранное устройство с покрытием
После механической проверки присоединяем полотно комплектными креплениями и пробуем полный цикл при пустой чаше, без купающихся. Контролируем устойчивость, равномерное начало намотки и работу предусмотренной фиксации. Переносить устройство начинаем только после проверки свободного пути, учитывая массу рулона. Пузырьковое покрытие не предназначено для удержания упавшего человека.
СП 310.1325800.2017 учитываем в области проектирования плавательных бассейнов соответствующего назначения. Он не определяет перехлест труб этого изделия: монтажные параметры берем из инструкции устройства. Место эксплуатации и хранения рассматриваем в составе организации пространства бассейна.
Мы передаем собранный механизм вместе с обозначением модели, положением телескопических стыков и перечнем проверенных креплений. Показываем безопасное обращение с маховиком и порядок обслуживания подвижных деталей по документации изготовителя.
Частые вопросы
Можно сверлить дополнительные отверстия в трубе?
Только если это предусмотрено документацией выбранной системы. Произвольное отверстие способно ослабить узел или повредить полотно.
Что проверяют до установки покрытия?
Вращение пустого вала, фиксацию секций, втулок и маховика, правильность колесного узла и опирание рам.
Ручное устройство требует розетки?
В рассматриваемой комплектации вращение передается маховиком. Электропривод относится к отдельному совместимому решению.
