Почему защита щита цифровой экспозиции в Краснодаре требует замены
Что означает сигнал неисправности УЗИП в щите?

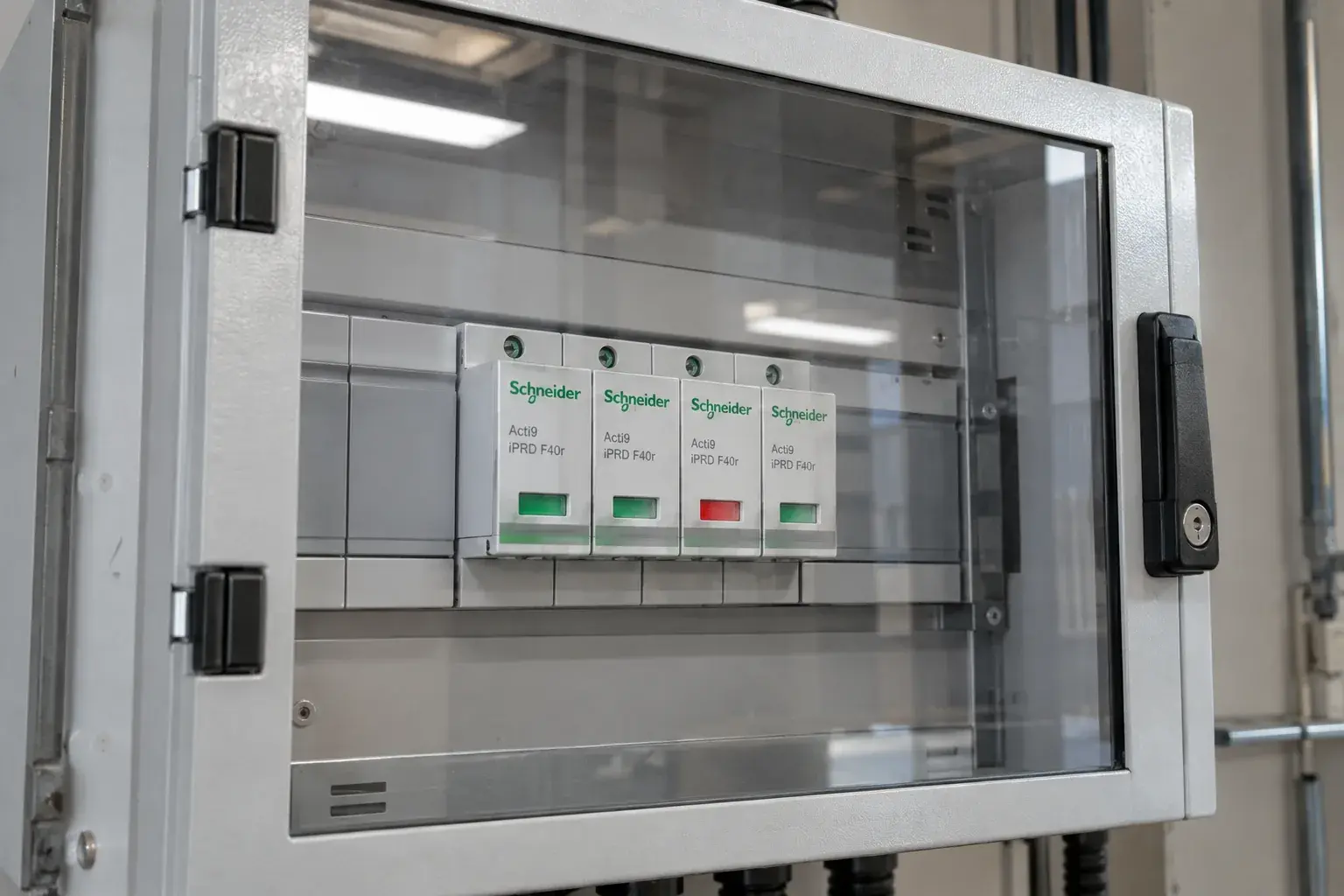

В аппаратной цифровой экспозиции щит продолжает подавать питание, но окно состояния одного модуля защиты изменилось. Для типового объекта в Краснодаре это не повод отключить весь зал наугад и не доказательство, что оборудование уже повреждено. Сначала нужно понять, какой именно картридж сигнализирует, чем он защищен и соответствует ли замена существующей схеме.
Сигнал не равен диагнозу всей сети
Электрик по однолинейной схеме определяет тип УЗИП, количество полюсов, вышестоящий аппарат и цепь удаленного сигнала. С закрытой дверцей фиксирует состояние каждого картриджа; затем при снятом напряжении и проверенном отсутствии его осматривает клеммы, посадку модулей и следы перегрева. Напряжение в щите измеряет только при разрешенном безопасном доступе исправным прибором соответствующей категории.
Если сигнал ушел только в диспетчерскую, а окна картриджей исправны, отдельно проверяют цепь контакта сигнализации. Смена УЗИП в таком случае могла бы оставить настоящую неисправность в контрольном кабеле.
Почему нужен точный артикул
В инструкции Schneider Acti9 iPRD F40r показаны вынимаемые картриджи и их индикаторы. Изготовитель прямо относит установку и замену к квалифицированному электрику и не предусматривает ремонт самого устройства. Поэтому модуль выбирают по маркировке корпуса и проекту, а не по схожему цвету или ширине.
ГОСТ IEC 61643-11-2013 задает требования и испытания к этому классу низковольтных устройств. СП 256.1325800.2016 применяется к электроустановке общественного здания. Ни один из документов не позволяет игнорировать конкретную схему координации защиты и паспорт выбранного F40r.
Ремонт и попутная проверка
После отключения и проверки отсутствия напряжения неисправный сменный картридж заменяют совместимым. Одновременно проверяют целостность заземляющего проводника, затяжку соединений по данным производителя и исправность указанного в схеме вышестоящего аппарата. Если есть повреждение корпуса или следы нагрева, объем ремонта расширяют, а не маскируют сменой вставки.
Дополнительная работа - обновить однолинейную схему и маркировку резервных картриджей в журнале. Это предотвращает установку неподходящего типа при следующем обслуживании.
Что подтверждает приемку
В щите возвращена штатная индикация, цепь удаленного сигнала корректно показывает состояние, нет нагрева и механических дефектов. В протоколе остаются артикул старого и нового элемента, проверка питания и защитного проводника. Отсутствие аварии на экранах посетителей не заменяет эту проверку.
Перед возвратом питания проверяют затяжку клемм инструментом с моментом, указанным изготовителем для данного аппарата, и соответствие проводников проектной схеме. После пуска наблюдают за индикацией через закрытую дверцу щита. В журнале указывают маркировку извлеченного модуля и нового элемента, чтобы при повторном срабатывании установить, что именно меняли.
Частые вопросы
Можно оставить щит работающим с тревожным модулем?
Нужно оценить схему и риск для нагрузки; статус УЗИП проверяют и устраняют.
Подойдет похожий картридж?
Совместимость подтверждают по точной серии, артикулу и документации изготовителя.
Можно ремонтировать модуль?
Инструкция предусматривает замену, а не ремонт картриджа.
