Проверка шумоглушителя вентиляции дизайн-студии в Сочи
Почему после ремонта вентиляция стала шумнее при прежнем вентиляторе?
После ремонта потолка шум вентиляции в дизайн-студии может вырасти без изменения вентилятора. Дребезжит кассета, фланец пропускает воздух или новый подвес передает вибрацию перекрытию. Чтобы не менять исправный агрегат, сопоставляем звук, давление и состояние самого шумоглушителя.
Разделяем воздушный и механический шум
Сначала записываем режим вентилятора и положение заслонок, сравниваем звук при одинаковом расходе. Шумомером измеряем контрольные точки в помещении, при возможности - спектр, чтобы не принять дребезг фланца за широкий потоковый шум. Отдельно слушаем область корпуса и независимых подвесов без касания движущихся частей.
Если менялась потолочная облицовка, проверяем, не появилась ли жесткая перемычка между корпусом и строительной конструкцией. Одной цифры в децибелах без режима работы и фона помещения недостаточно для вывода.
Открываем доступ и проверяем кассеты

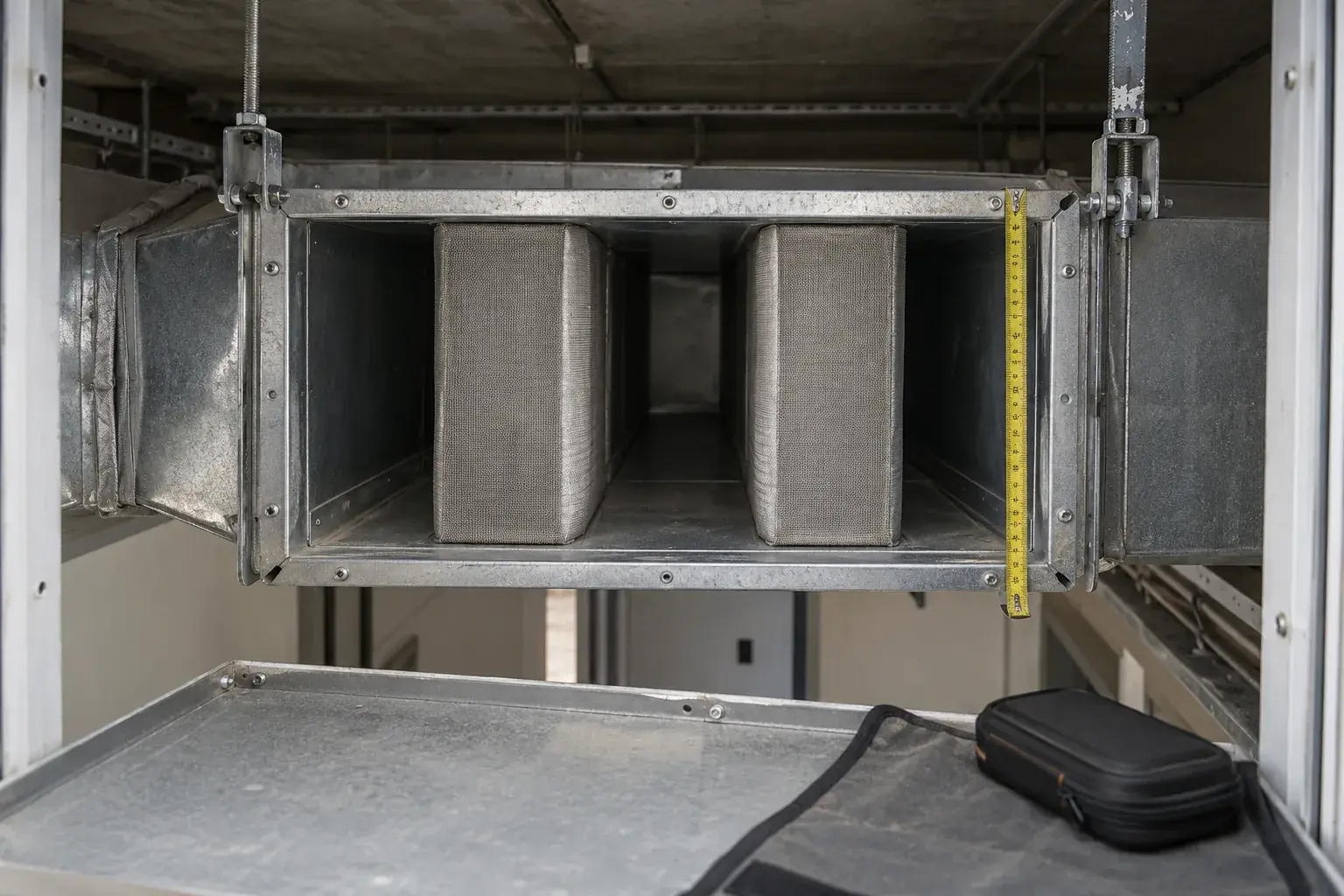

Отключаем вентилятор и исключаем случайный пуск. Через предусмотренную ревизию осматриваем пластины, рамку, внутренний крепеж и следы повреждения звукопоглощающего материала. Перепад давления на участке измеряем на предусмотренных точках: выросшее сопротивление может означать загрязнение или смещение кассеты.
Инструкция TROX для пластинчатых шумоглушителей требует правильно поддерживать корпус и герметизировать соединения. Фланец воздуховода не должен держать вес оборудования. СП 60.13330.2020 применяем к системе в целом; допустимые потери и акустический результат сверяем с проектом и паспортом конкретного типоразмера.
Ремонтируем источник, а не весь канал
Ослабленную кассету закрепляем предусмотренным способом или меняем совместимый элемент. Неплотный фланец собираем с новой подходящей прокладкой, а подвес разгружаем и перестраиваем по расчетной схеме. Не прокалываем корпус случайными саморезами: новый крепеж может создать утечку и мостик вибрации.
Дополнительная работа - отдельный сервисный люк в съемной панели, если после ремонта потолка доступ перекрыт. Место люка согласуем с акустической отделкой: слишком большой зазор вокруг него сам станет путем шума.
Если измерения выявили низкочастотный гул без локального дребезга, проверяем передачу вибрации по подвесам и гибкой вставке. Не каждую такую частоту поглощают штатные пластины; выбор нового шумоглушителя требует акустического расчета и проверки располагаемого напора вентилятора. Сначала сохраняем исходные данные, потом меняем типоразмер.
Повторяем замер на том же режиме
После сборки проверяем расход и перепад, затем измеряем шум в прежних точках при прежней скорости вентилятора и одинаковом состоянии студии. ГОСТ 23337-2014 используем для методики измерений в помещениях в пределах применимости; проектный акустический критерий и условия приемки фиксируем отдельно.
В протоколе отмечаем температуру, режим, прибор, места измерения и выполненный ремонт. Если звук остался, исследуем вентилятор, вибровставку и соседние участки по очереди - замена еще одной кассеты наугад только изменит сопротивление сети.
Что считать приемкой звукового ремонта
Согласуем до начала работ контрольный режим вентилятора и точки измерения. Если в дизайн-студии одновременно работает другое оборудование, его выключают или отдельно записывают фоновый уровень. Иначе снижение одного источника невозможно доказать общим показанием шумомера после ремонта.
В ведомости разделяем новые подвесы, уплотнение фланца, кассету и восстановление сервисной панели. После сборки проверяем доступ к ревизии и не оставляем ленту внутри потока. Дальнейший осмотр по журналу выявит ослабление подвеса раньше, чем оно снова станет слышно сотрудникам.
Частые вопросы
Можно ли определить неисправность по одному замеру шума?
Нет. Нужны одинаковый режим вентилятора, фон помещения и локализация источника.
Зачем измерять перепад давления?
Он помогает заметить препятствие потоку или смещение внутренних элементов.
Можно ли подвесить корпус за фланец?
Инструкция TROX требует опоры для веса шумоглушителя; фланец служит соединению воздуховода.
