Почему шумоглушитель приточной установки перестал гасить гул в Сочи?
В малом купольном зале планетария слышен ровный низкий гул, хотя частотный преобразователь приточного вентилятора не менял режим. Между установкой и залом стоит кулисный шумоглушитель TROX XS. На условном объекте в Сочи важно не объявить его неисправным по одному впечатлению: звук мог прийти от вентилятора, пройти через крепления или возникнуть уже в решетке. Разберем, как отделить эти пути и когда секцию действительно надо менять.
Сначала составляем звуковую карту

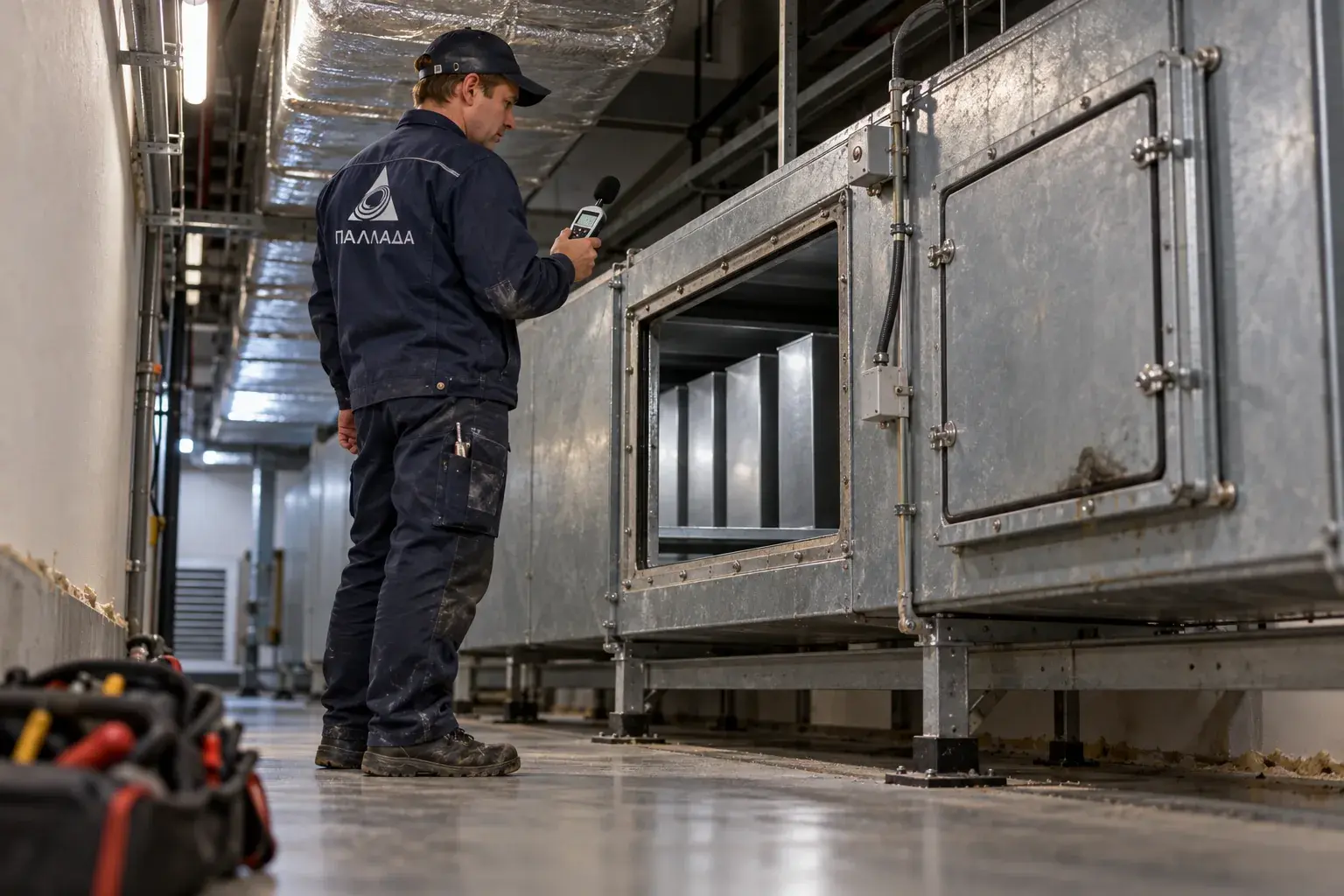

При одинаковом расходе воздуха измеряем шумомером октавные уровни до шумоглушителя, после него и на местах зрителей. Отмечаем частоту вращения вентилятора, положение заслонок и двери сервисного коридора. Трубкой Пито в предусмотренных точках уточняем скорость воздуха, дифференциальным манометром - перепад на секции. Если гул меняется вместе с оборотами, а перепад невелик, виновата не обязательно кулиса: проверяем виброразвязку и передачу шума корпусом.
Изделие XS по документации TROX содержит кулисы XK с минераловатным звукопоглощающим заполнением. Подбор такого шумоглушителя зависит и от затухания по частотам, и от сопротивления потоку. Поэтому не заменяем его произвольной «более толстой» вставкой: это изменит расход и режим вентилятора.
Откуда берется мокрая кулиса
Осматриваем доступную секцию только после остановки установки и изоляции подвижных частей. В условной схеме вода проходит через наружную жалюзийную решетку при косом дожде, стекает к стыку воздуховода, а нижний край одной кулисы остается влажным и деформируется. Проверяем герметичность стыка, уклон и следы подтека; заносим расположение повреждения на схему. Локальное пятно после разового пролива нельзя приравнивать к постоянному намоканию всей секции.
СП 60.13330.2020 с актуальными изменениями задает рамку проектной вентиляции, СП 51.13330.2011 - защиты помещений от шума. Они помогают сверить расход и акустическую задачу зала. Конструкцию и порядок обслуживания XS берем из руководства TROX; не приписываем сводам правил паспортные размеры кулис.
Исправляем источник воды и поврежденную часть
Вначале восстанавливаем путь отвода дождевой воды у наружной решетки и герметизируем выявленный дефект стыка по совместимому решению. Это отдельная работа: новая секция в мокром канале снова потеряет свойства. Деформированную или разрушенную кулисную секцию заменяем на согласованный с проектом типоразмер; рыхлый наполнитель не сушим горячим воздухом и не закрываем случайной пленкой. При сборке проверяем уплотнения и отсутствие касания кулис со стенкой.
Если кулисы сухие и целые, а звук преимущественно структурный, ремонт переключается на опоры и гибкие связи вентилятора. Такое решение дешевле и точнее замены исправного шумоглушителя. Изменение оборотов оставляем на финальную наладку с проверкой фактического расхода.
Приемка по двум величинам
После пуска повторяем измерения в тех же точках и режиме. В журнале остаются октавные уровни, расход, перепад давления и скорость вентилятора до и после вмешательства. Поток должен соответствовать проекту, а шум в зрительской зоне - принятому акустическому заданию; исчезновения гула «на слух» недостаточно. После первого косого дождя проверяем сухость входного участка.
Частые вопросы
Можно ли убрать гул снижением оборотов?
Только если после этого сохраняется проектный расход воздуха и режим помещения.
Почему нужен перепад давления?
Он показывает, не превратилась ли секция в препятствие для потока после намокания или неправильной замены.
Достаточно заменить только кулису?
Сначала устраняем поступление воды, иначе повреждение повторится.
