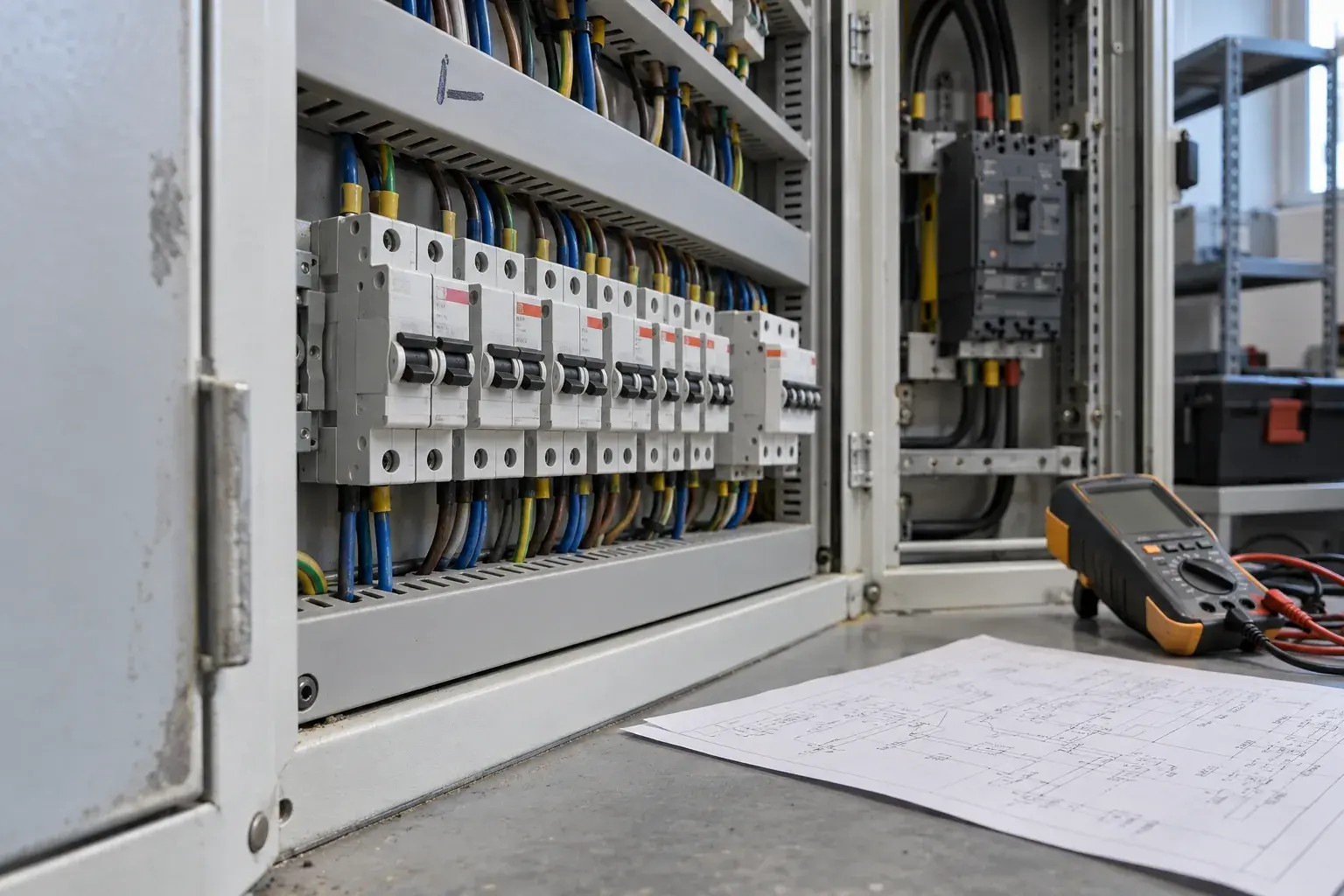

Проверка селективности автоматов лаборатории в Краснодаре
Почему при аварии одной линии отключается весь лабораторный щит?
Если короткое замыкание на одном лабораторном столе выключает и ввод щита, мы проверяем пару аппаратов как систему. Сравниваем их точные артикулы, уставки и ожидаемый ток повреждения в этой точке. По одному номиналу на лицевой панели обещать селективность нельзя; в лаборатории цена ошибки - отключение соседнего оборудования.
Восстанавливаем путь тока
По однолинейной схеме и фактической маркировке определяем вводной аппарат, отходящую линию и питающий кабель. Проверяем сечения, длины, число соединений и состояние клемм. Расчет тока короткого замыкания на конце линии выполняем по исходным данным сети; петлю повреждения измеряем поверенным прибором в допустимом режиме.
Фиксируем обозначение расцепителя, номинал и фактические уставки. Два автомата по 100 и 16 А не становятся автоматически селективными: мгновенные зоны могут пересекаться. ГОСТ Р 50571.16-2019 относится к испытаниям установки, а выбор координации проверяем по расчету и данным производителя.
Сверяем таблицы конкретной пары
У производителя ищем таблицу именно для сочетания серий, типоразмеров и расцепителей. Schneider Electric различает токовую, временную и энергетическую селективность; для электронных расцепителей используют настройки порогов и задержек, но допустимость зависит от оборудования. Если в таблице указана частичная селективность, записываем предельный ток, а не выдаем ее за полную.
Нельзя просто увеличить задержку вводного аппарата ради сохранения питания. Проверяем отключающую способность, тепловую стойкость кабеля, требования к времени автоматического отключения и остальные потребители. Изменение уставок согласуем с проектом и ответственным за электрохозяйство.
Что исправляем на практике
Если расцепитель настроен неверно, возвращаем проектную уставку после документальной проверки. Если пара аппаратов принципиально не координируется на расчетном токе, подбираем совместимые устройства и пересчитываем цепь. Дополнительной работой может стать актуализация однолинейной схемы и маркировки отходящих линий: при аварии это сокращает время поиска отключившейся группы.
Замена аппарата не должна снижать защиту кабеля ради удобства. Работы выполняем после отключения, проверки отсутствия напряжения и защиты от повторной подачи. Испытания после изменения проводит квалифицированный персонал.
Проверка результата
После сборки выполняем предусмотренные ГОСТ Р 50571.16-2019 проверки и оформляем протокол. На действующей лаборатории функционально проверяем отключение тестируемой линии без опасного искусственного короткого замыкания. Табличную селективность подтверждаем расчетом и документацией, а не таким демонстрационным испытанием.
В акте остаются исходные и новые уставки, обозначения аппаратов, расчетный ток повреждения и использованная таблица координации. Если сеть на вводе меняется, расчет пересматривают: однажды подобранная пара не гарантирует тот же результат при новых условиях питания.
Смотрим не только ток, но и время
На времятоковой диаграмме отмечаем диапазон от рабочего тока линии до расчетного тока КЗ в наиболее удаленной точке. У электронного вводного расцепителя отдельные пороги и задержки длинной и короткой выдержки могут влиять на координацию. Но даже разнесенные кривые на бумаге нужно сверить с таблицей изготовителя для точной пары аппаратов, включая зону больших токов и указанную границу частичной селективности.
Проверку документируем по каждой рассматриваемой цепи, а не одной общей фразой для всего щита. Для лаборатории отдельно выделяем линию чувствительного оборудования и общие цепи вентиляции: цена одновременного отключения различается. Неизвестную характеристику старого аппарата сначала идентифицируем по шильдику и каталогу, затем рассматриваем замену.
| Узел | Чем проверяем | Что решаем |
|---|---|---|
| Аппараты | Шильдики и серия расцепителя | Найти точную пару в таблице |
| Сеть | Расчет и измерение петли | Определить диапазон токов КЗ |
| Уставки | Журнал и интерфейс аппарата | Сверить с проектом и кривыми |
Частые вопросы
Достаточно ли поставить вводной автомат на больший номинал?
Нет. Нужны проверка защиты кабеля, токов повреждения и таблица координации конкретной пары.
Можно ли проверить селективность коротким замыканием?
На работающем объекте так не делают. Используют расчет, данные изготовителя и штатные испытания установки.
Почему схема важна после ремонта?
Она фиксирует реальную цепь и позволяет быстро определить, какая защита отключила конкретную линию.
