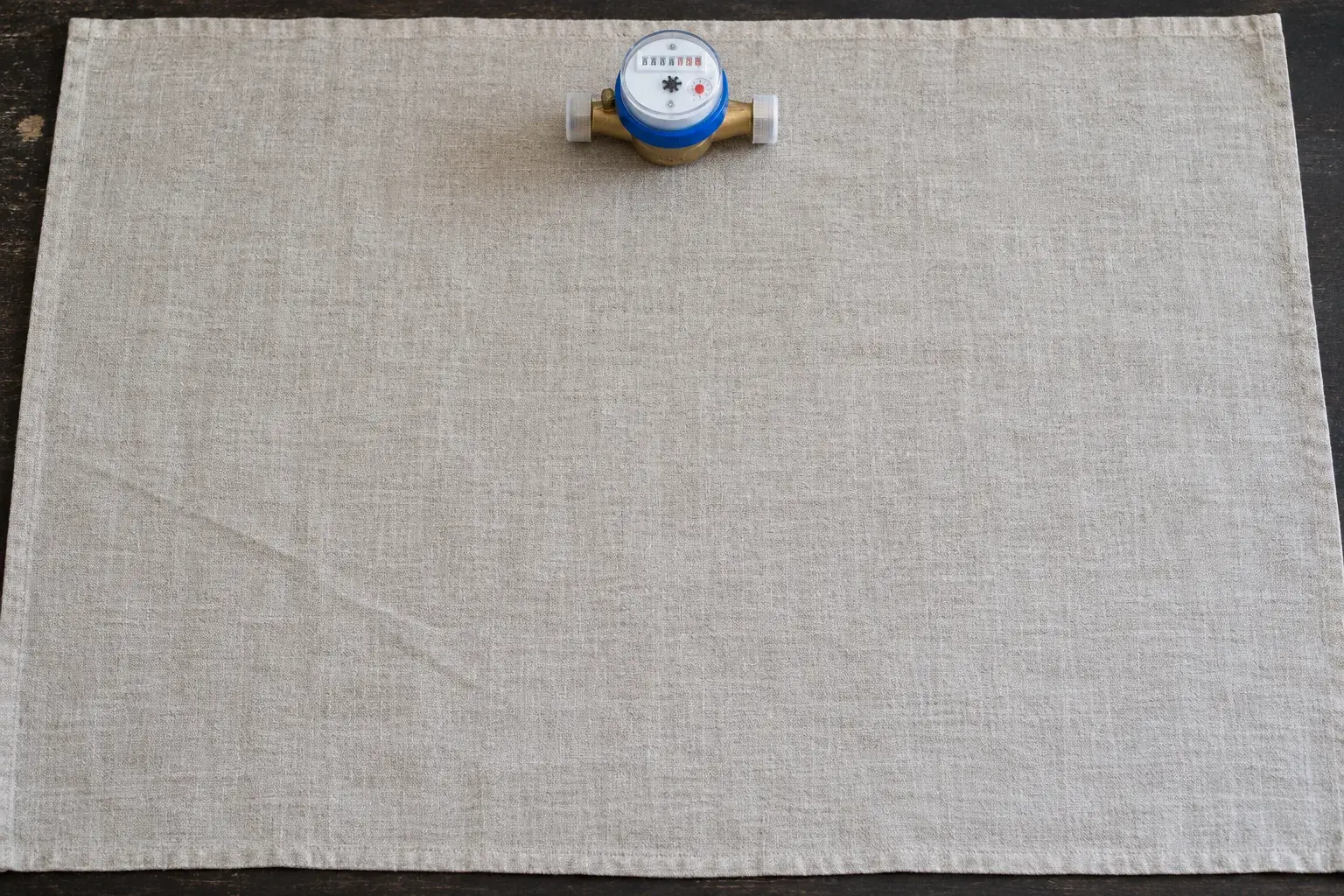

Монтаж счетчика воды в Лазаревском
Монтаж счетчика воды в Лазаревском
Доступный циферблат и свободное место для обслуживания важны не меньше присоединительной резьбы. Для водопровода небольшого кабинета ухода за растениями в Лазаревском разбираем монтаж крыльчатого счетчика: заранее проверяем длину узла, прямые участки и опоры. Прибор учета не должен стягивать перекошенные трубы или принимать на себя их вес.
До закупки измеряем весь узел
Выезжаем к месту установки, определяем направление потока, расположение запорной арматуры и способ отключения. Измеряем рулеткой доступную длину, расстояние до стены и возможность снять прибор с полусгонов. Отмечаем, куда будет направлен счетный механизм и останется ли он читаемым после отделки помещения.
Сверяем модификацию, допустимые температуру и расход с рабочим режимом. Для VALTEC VLF используем паспорт соответствующего исполнения, включая монтажную длину. Проверяем заводской номер и документы о поверке, целостность предусмотренного пломбировочного элемента. Обнаруженное несоответствие решаем до установки, а не после заполнения системы.
Прямой участок не занимают переходником
Паспорт VLF ПС-46943 требует не менее 3Dу перед счетчиком и 1Dу после него. Здесь Dу обозначает проход счетчика по паспорту. Расчетный пример для Dу 15: соответствующие длины составят 45 и 15 мм. Это пересчет требования конкретной серии, не универсальные размеры для любого счетчика и не замер помещения.
Переходы на другой диаметр выносим за указанные зоны. Перед прибором предусматриваем механический фильтр с характеристикой, установленной изготовителем; для этого паспорта ячейка должна быть не более 500 мкм. Проверяем доступ к очистке: фильтр, который невозможно обслужить без демонтажа шкафа, усложнит дальнейшую эксплуатацию узла.
Трубы сначала закрепляем, затем соединяем
Подготавливаем трубопровод, очищаем присоединения и устанавливаем предусмотренные опоры. Счетчик соединяем без перекоса, следуя стрелке на корпусе. Плоские уплотнения не должны сужать проход, а остатки монтажных материалов не должны попадать внутрь. На горизонтальном участке VLF счетный механизм не располагаем вниз.
Дополнительная работа здесь часто связана с доступом: переносим мешающую полку, предусматриваем съемную панель или меняем расположение опоры по согласованной схеме. Сам прибор не разбираем ради удобного разворота. При необходимости ремонта ориентируемся на порядок изготовителя и дальнейшую поверку, а не на произвольную замену внутренних деталей.
Проверка разделяет герметичность и учет
После монтажа постепенно восстанавливаем подачу, удаляем воздух предусмотренным способом и осматриваем соединения при установленном режиме. Считываем начальное показание, проверяем направление регистрации при контролируемом водоразборе. Такой запуск подтверждает работу узла, но не заменяет метрологическую поверку счетчика.
В ведомость вносим тип и номер прибора, дату монтажа, положение, начальное показание в м³ и состояние соединений. Для проектирования внутреннего водоснабжения учитываем СП 30.13330.2020. Условия установки и обслуживания конкретного VLF берем из паспорта. Процедуру ввода в коммерческий учет и пломбирования согласуем с ответственной организацией отдельно от монтажной приемки.
Частые вопросы
Можно установить VLF вертикально?
Паспорт допускает такое положение, но характеристики учета зависят от ориентации. Подбор выполняем по соответствующим данным, а не только по удобству места.
Будет ли импульсный выход у любого прибора?
Нет. Проверяем наличие нужной модификации и совместимость с регистратором. Локальное табло не доказывает наличие дистанционного интерфейса.
Что делать при остановке показаний?
Сначала проверяем реальный водоразбор и состояние входного фильтра. Внутренний механизм не вскрываем как обычный сантехнический фитинг; неисправный прибор направляем по предусмотренному порядку.
