Проверка роторного рекуператора архива в Сочи
Почему приточная установка расходует больше тепла при исправных вентиляторах?
У рекуператора нет отдельного счетчика «потери тепла». Если вентиляторы работают, а приток холоднее ожидаемого, мы сравниваем температуры по обе стороны ротора, состояние привода и положение байпаса по схеме именно этой установки. Для архива важно не нарушить режим хранения, поэтому обследование проводим в согласованное окно и записываем условия измерений.
Сначала отделяем режим автоматики от поломки
На панели смотрим команду на рекуперацию, тревоги, обороты и положение заслонок. Четырьмя термодатчиками либо поверенным переносным термометром измеряем наружный, вытяжной, приточный и удаляемый воздух в штатных точках. Записываем расход воздуха и режим вентиляторов: сравнение температур при разных расходах вводит в заблуждение.
Если контроллер намеренно снижает рекуперацию ради защиты от обмерзания или поддержания температуры, ремень менять рано. Проверяем уставки по проекту и инструкции установки. СП 60.13330.2020 дает рамку для системы вентиляции, а диагностику ротора и автоматики уточняет паспорт фактической модели.
Что проверяем после безопасной остановки

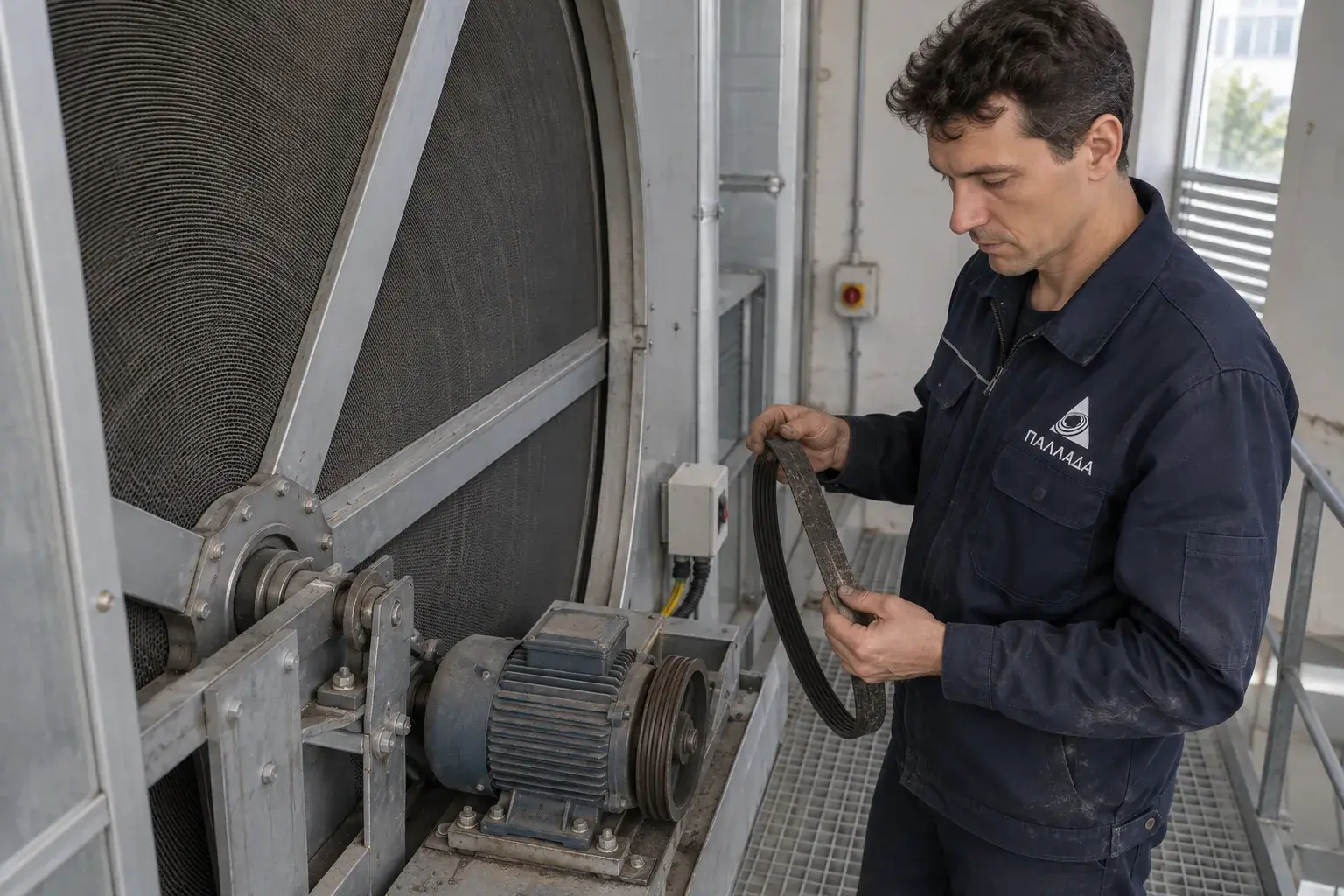

После отключения и блокировки повторного пуска открываем сервисную дверь. Осматриваем ремень на трещины и проскальзывание, приводной ролик, крепление двигателя и магнит контроля вращения. Рукой проверяем свободный ход только там, где это прямо допускает руководство. Для серии Systemair KA документация отдельно перечисляет натяжение ремня, работу мотора и состояние уплотнений.
Щеточное уплотнение с разрывом создает переток между потоками. Его проверяем по всему периметру, не прижимая щетку наугад к ротору: чрезмерное трение нагружает привод. Загрязненную соту очищаем указанным для типа ротора способом; энтальпийный ротор нельзя автоматически мыть водой по инструкции, рассчитанной на другой материал.
Выбор ремонта и дополнительная работа
Растянутый или поврежденный ремень заменяем по обозначению узла и регулируем натяжение способом изготовителя. Если ремень цел, а вал не крутится, проверяем цепь питания и выход преобразователя при допуске к электромонтажным работам. Магнит датчика вращения возвращаем в паспортное положение только после проверки крепления: ложная авария может быть следствием сдвига, а не отказа двигателя.
Отдельной работой по результату осмотра может стать замена щеточного уплотнения секции. Это решение принимаем при подтвержденном перетоке или механическом износе, а не одновременно с каждой заменой ремня. На архивном объекте после обслуживания проверяем направление потоков, чтобы пыль из вытяжки не попадала в приток.
Контроль после сборки
Возвращаем ограждения и двери, снимаем блокировку, запускаем штатную программу. Сравниваем температуры при записанных наружных условиях и оборотах, наблюдаем вращение через предусмотренное окно и проверяем отсутствие аварии датчика. Пример расчета: если воздух до ротора 5 °C, после него 15 °C, а вытяжка 21 °C, температурное отношение (15 - 5) / (21 - 5) = 0,625. Это учебный расчет, не фактический КПД установки и не норматив.
В акт передаем модель, фото дефекта, измерения до и после, замененные детали и режим работы. Если температурная разница остается малой, проверяем расход и заслонки, а не объявляем новый ремень некачественным без следующего измерения.
Отдельно проверяем перенос воздуха между потоками
Если ремень и привод исправны, а в притоке появился запах из вытяжной части, обследуем не только теплопередачу. На остановленной установке смотрим щеточные уплотнения, положение ротора в корпусе и перепады давления между секциями. Для архива это важно из-за пыли: механическая очистка не решает переток через неплотный контур. Измерительные штуцеры используем только предусмотренные конструкцией.
Вариант ремонта выбираем по подтвержденному дефекту: локально поврежденное уплотнение заменяем совместимой деталью, перекос ротора требует проверки опор и геометрии, ошибка давления - настройки вентиляторов и заслонок. После работы сопоставляем показания при одном и том же расходе. Универсального допустимого перетока из одной инструкции для всех роторов нет; берем паспорт установленной секции и проект.
Частые вопросы
Можно ли оценить ротор только по температуре притока?
Нет. Нужны наружная и вытяжная температуры, режим установки и расход воздуха.
Когда менять щеточное уплотнение?
При подтвержденном износе или перетоке с учетом инструкции установленного агрегата.
Почему привод исправен, но рекуперации мало?
Возможны байпасный режим, загрязнение соты, неверный расход или неплотность секции.
