Щетка проходит по прямому каналу, но до внутренней стороны отвода не достает. В техническом помещении мастерской в Хосте такую задачу решает правильно расположенный ревизионный люк. Разбираем устройство доступа в круглом металлическом воздуховоде: место должно позволять обслужить канал, а крышка после закрытия должна сохранять плотность стенки. Просто прорезать отверстие рядом с загрязнением недостаточно.
Сначала прокладываем путь для инструмента
Смотрим исполнительную схему, направление движения воздуха, ближайшие отводы и подвесы. Через доступный конец вводим инспекционную камеру и определяем, куда требуется довести очищающий инструмент. Отмечаем не только центр будущего проема, но и пространство, необходимое для извлечения крышки. За трубой может оказаться стена, которая сделает красивый люк бесполезным.
Рулеткой измеряем диаметр канала и свободную зону обслуживания. Проверяем, не попадает ли разметка на соединительный шов, ребро жесткости или хомут. Выбранная точка не должна ослаблять опору. Если доступ закрывает потолок, отдельно предусматриваем доступный проем в отделке, согласованный с ее конструкцией.
Круглая стенка требует своей крышки
Для примера подходящего изделия рассматриваем Lindab IPLR. Этот люк рассчитан на боковую поверхность круглого воздуховода: его внутренняя пластина и уплотнение работают на криволинейной стенке. Плоскую крышку прямоугольного канала нельзя считать равноценной заменой, даже когда ее наружные размеры совпадают.
Размер выреза берем по шаблону именно поставленного комплекта и его инструкции. В документации встречаются разные способы задания контура; наружный габарит крышки не переносим на металл как размер отверстия. Предварительно прикладываем шаблон, проверяем ориентацию ручек и возможность завести внутреннюю пластину без деформации.
Сохраняем металл и убираем стружку
Останавливаем установку, исключаем самопуск. Подготавливаем сбор металлических обрезков изнутри. Для тонкой оцинкованной стенки используем подходящие ножницы или высечные ножницы, а кромку доводим инструментом для снятия заусенцев. Отрезной круг с искрами рядом с изоляцией и скрытыми отложениями для такой операции не выбираем.

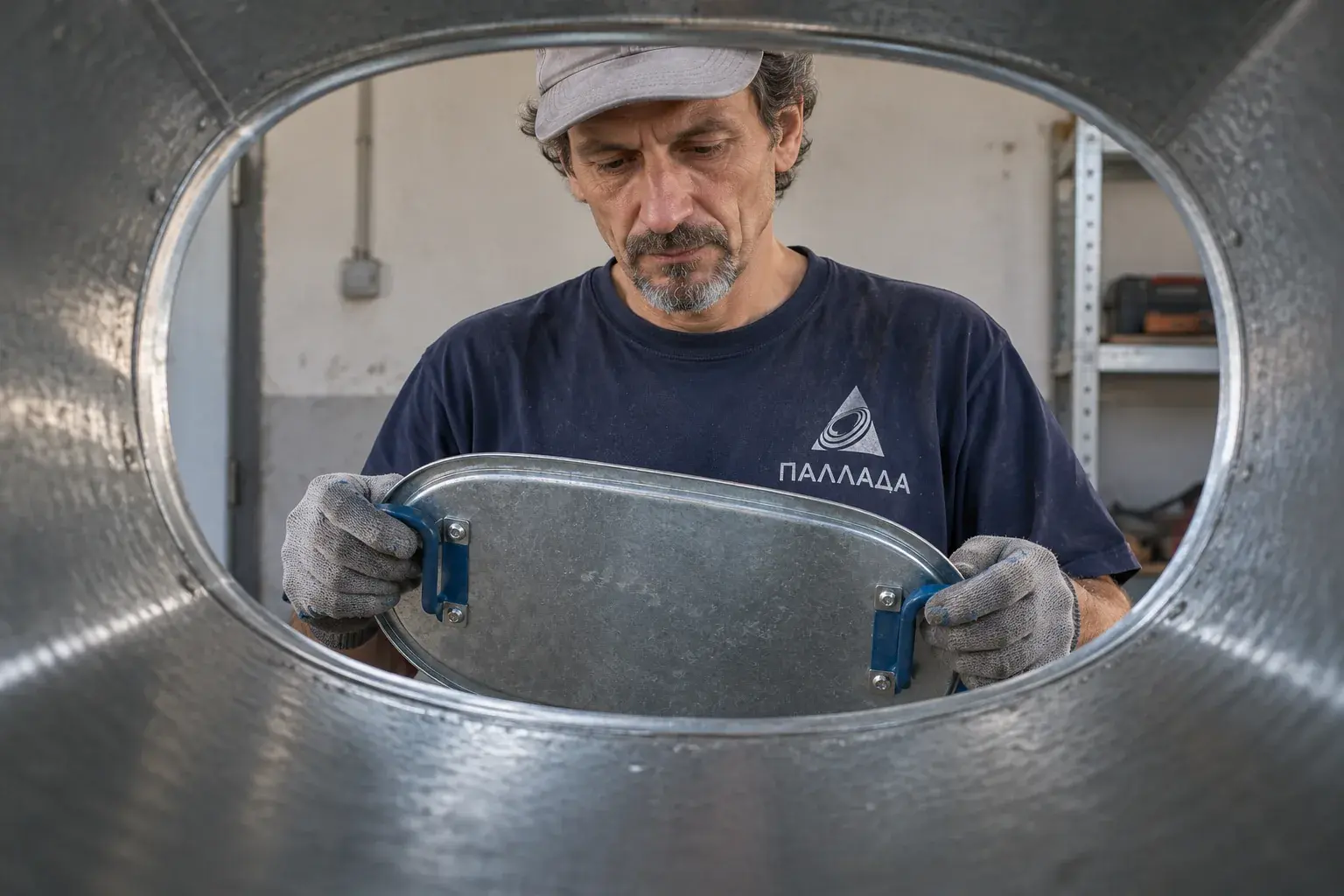

Пластину заводим под углом, выравниваем крышку и равномерно затягиваем ручки. Уплотнение должно прилегать по всему периметру без завернутого участка. Чрезмерной затяжкой нельзя исправлять неправильную форму выреза: тонкая стенка прогнется, а контакт останется неравномерным. После сборки удаляем стружку и проверяем чистоту канала камерой.
Доступ проверяем повторным открытием
СП 60.13330.2020 используем при проверке проектной организации вентиляции и ее обслуживания. Инструкция Lindab определяет сборку конкретного люка. Обычная крышка не приобретает огнестойкость от соседней огнезащиты: для такого воздуховода требуется согласованный узел с подтвержденными характеристиками.
При приемке повторно снимаем и устанавливаем крышку, проводим инструмент к намеченной зоне, затем запускаем систему. Осматриваем прилегание, слушаем возможный свист и проверяем стык применимым методом контроля утечек. При требовании количественной герметичности используем испытательное оборудование и критерий проекта. В схеме обслуживания отмечаем новый доступ и участок, который через него очищается. Паллада выполняет эту работу вместе с восстановлением съемной изоляции вокруг узла.
Частые вопросы
Можно поставить люк между любыми двумя подвесами?
Нет. Помимо места на стенке нужны безопасный вырез, доступ снаружи и возможность пройти инструментом к нужной поверхности.
Крышку нужно приклеить герметиком?
Способ уплотнения задает изготовитель. Склеивание съемной детали может лишить узел самого назначения и повредить штатную прокладку.
Один люк обеспечивает очистку всей сети?
Нет. Количество доступов зависит от конфигурации, размеров и применяемой технологии обслуживания.
