Ремонт ременного привода вентилятора типографии в Краснодаре
Почему вытяжка теряет обороты при исправном электродвигателе?
В типографии вытяжка может стать слабее даже при исправном двигателе: ремень проскальзывает, если изношен ручей шкива или нарушена соосность. На объекте сравниваем обороты двигателя и вентилятора, а уже затем решаем, менять ли только комплект ремней или вместе с ним восстанавливать привод.
Сначала фиксируем режим
До остановки измеряем обороты бесконтактным тахометром в доступных контрольных точках, записываем частоту питания двигателя и положение заслонок. Дифференциальным манометром проверяем сопротивление фильтра. Если оно выросло, слабый поток нельзя честно объяснять одним ремнем.

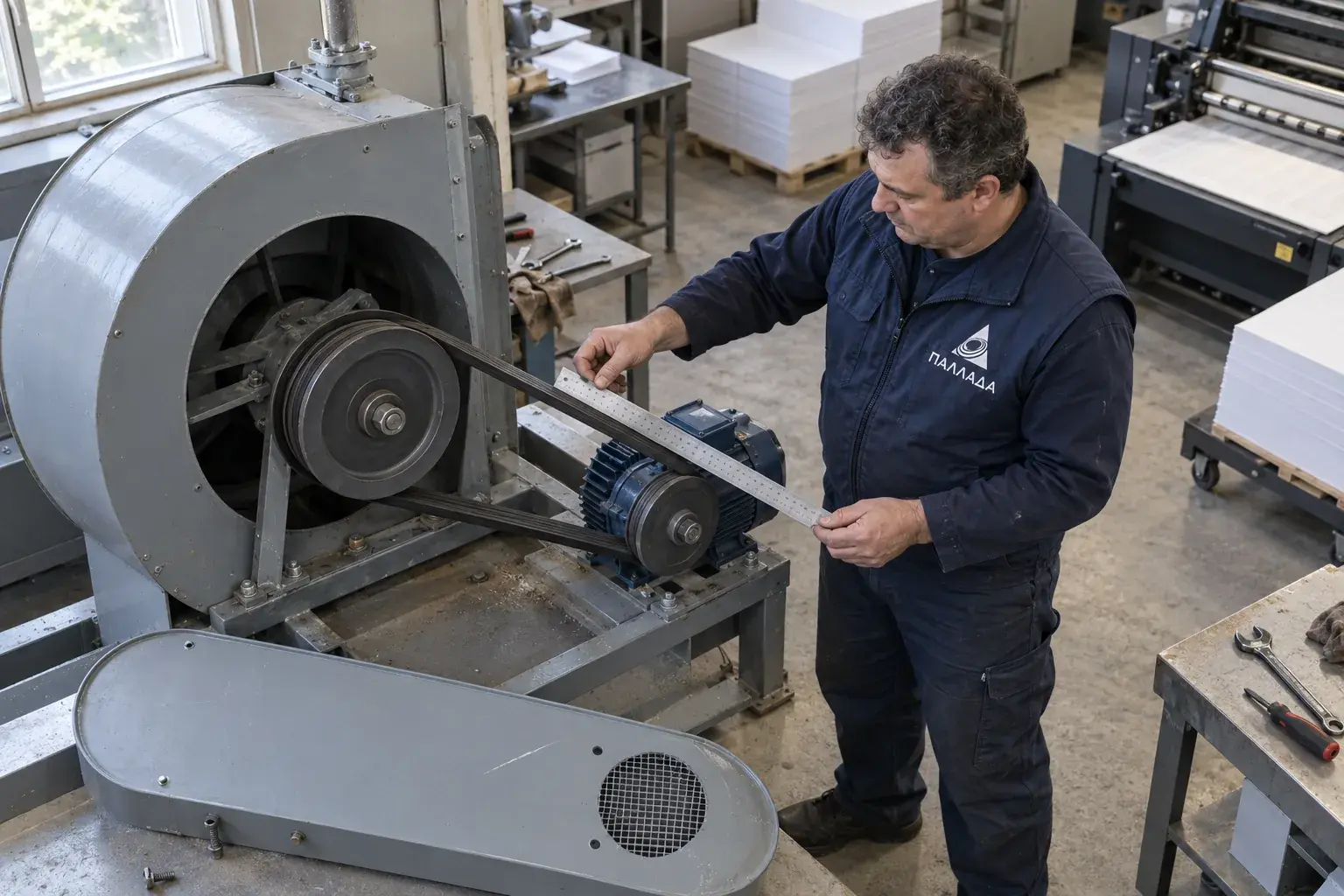

После отключения питания и блокировки пуска снимаем кожух. Осматриваем кромки ремня, ручьи шкивов и следы черной пыли. Поверочной линейкой проверяем плоскость шкивов; индикатором при необходимости уточняем биение. Дополнительная работа - восстановление крепления кожуха, если его вибрация маскировала неисправность.
Различаем тип ремня и профиль ручья по маркировке: одинаковая длина не делает ремни взаимозаменяемыми. До заказа измеряем межосевое расстояние и записываем доступный ход регулировки двигателя; иначе новый комплект нельзя будет правильно натянуть.
Ремень не натягиваем на глаз
Если шкивы целые, ставим ремни одного согласованного комплекта по маркировке и паспортным размерам. При выработанном ручье новый ремень глубоко садится и быстро изнашивается - такой шкив заменяем. Подшипник с люфтом проверяем отдельно; натяжение ремня не лечит разрушенную опору вала.
Руководство Optibelt предлагает способы расчета и проверки натяжения для своих профилей. Измеряем свободную ветвь и используем рекомендованный изготовителем прибор или метод удлинения, а не универсальное усилие «на палец». После регулировки повторно проверяем соосность, затягиваем опору двигателя и возвращаем защиту.
Проверка под нагрузкой
Расчетный пример, не параметры типографии: если двигатель имеет 1440 об/мин, а передаточное отношение шкивов равно 1,5, ожидаемый ориентир вентилятора - 960 об/мин без учета скольжения. Это лишь проверка порядка величины; фактическую рабочую точку задают проект, сеть и паспорт агрегата.
При закрытом кожухе запускаем привод, повторяем тахометрию и замер воздуха в том же режиме. ГОСТ 34060-2017 задает порядок наладки системы, но не универсальные обороты для любого вентилятора. Записываем исходные и итоговые значения, а также дату следующего осмотра натяжения.
Что передаем эксплуатации
В ведомости отмечаем маркировку ремней, состояние шкивов, проверку подшипников и восстановление кожуха. Если после замены расход не вышел на проектный уровень, ищем сопротивление дальше по сети: заслонки, фильтры и загрязнение воздуховода.
Грязный ремень и масло в зоне привода убираем до пуска. Чистый кожух помогает замечать новую резиновую пыль, а журнал оборотов показывает постепенный уход режима раньше жалоб на шум.
Если корпус вентилятора стоит на виброопорах, после регулировки проверяем, не натягивает ли саму установку присоединенный воздуховод. Такой перекос способен снова увести шкивы из плоскости; его устраняем отдельной работой по подвеске сети.
Частые вопросы
Можно менять один ремень из пары?
Для парного привода сверяем инструкцию и обычно меняем комплект: разная вытяжка делит нагрузку неравномерно.
Обороты измеряют со снятой защитой?
Рабочий контроль выполняют через предусмотренные безопасные точки при установленном кожухе.
Почему ремень снова пылит?
Проверяем ручьи, соосность и люфт, а не добавляем натяжение бесконечно.
