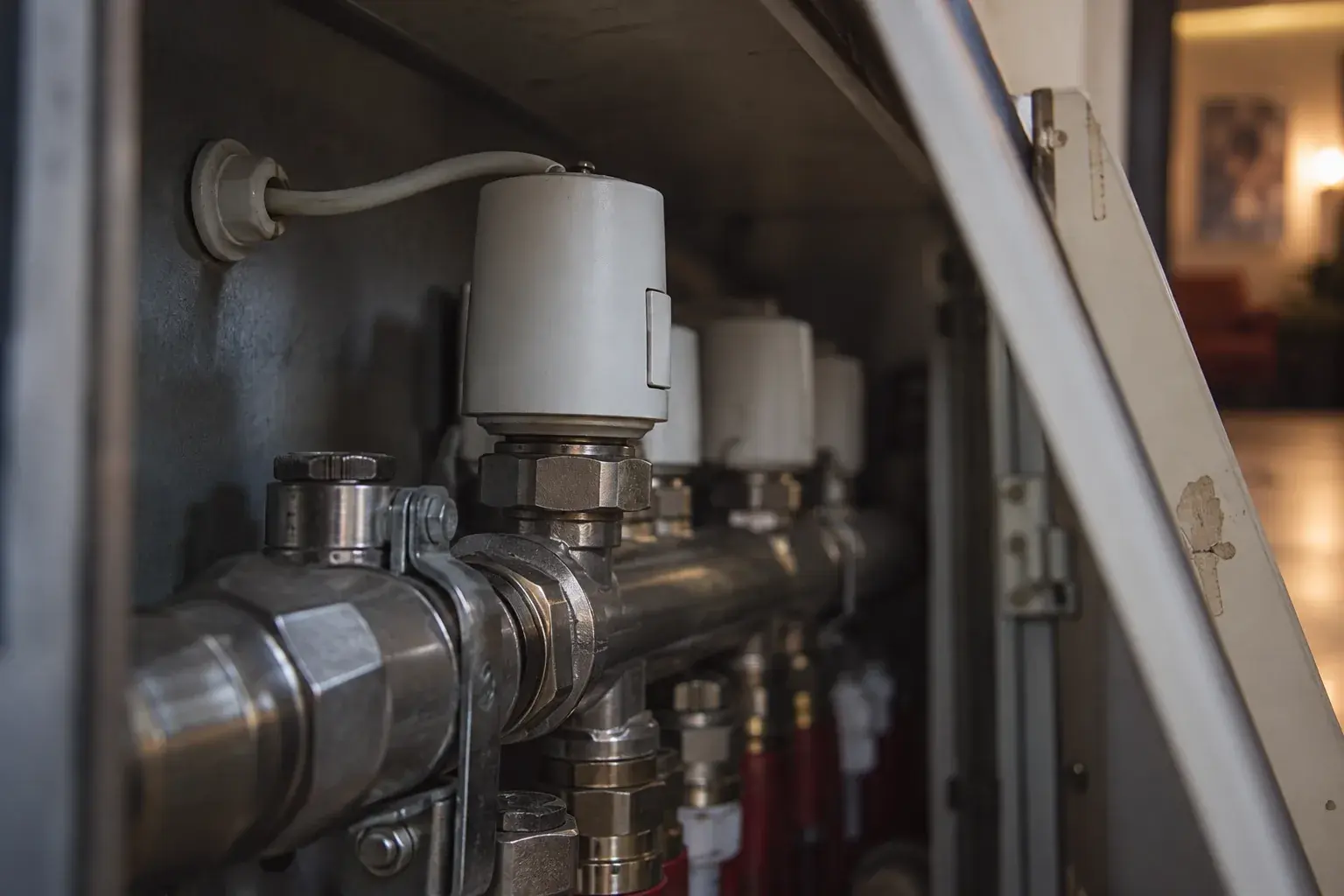

Ремонт привода коллектора теплого пола киноклуба в Адлере
Почему одна зона пола остается холодной при теплой подаче на коллектор?
У коллектора может быть теплая подача, а в одной комнате пол остается холодным. Общий насос здесь не первая подозреваемая деталь: остальные петли работают. В киноклубе сначала проверяем, дошла ли команда от комнатного термостата до нужного выхода, затем смотрим привод и клапан именно этой петли. Это сохраняет настройку работающих зон.
Привязываем жалобу к конкретной петле
По исполнительной схеме и маркировке коллектора определяем комнату, выход контроллера и соответствующий расходомер. Контактным термометром измеряем температуру подачи и обратки, записываем расход петли при запросе тепла. Если схема устарела, подтверждаем связь термостата с каналом штатным тестом контроллера.
Uponor Smatrix Wave PULSE описывает регистрацию термостата на канале и подключение приводов коллектора. СП 60.13330.2020 задает проектную основу отопления, но не заменяет паспорт автоматики или расчет расхода конкретной петли.
Проверяем сигнал и питание
На термостате задаем запрос тепла и смотрим индикацию канала. Электрику шкафа проверяем мультиметром только после безопасного доступа к клеммам: напряжение должно соответствовать установленному типу привода, 24 или 230 В по маркировке. Если команда есть, а на клеммах нет напряжения, ищем выход контроллера или соединение, а не меняем клапан.
Одинаковый внешний вид приводов не означает одинаковое питание и исходное положение. Перед заменой сверяем напряжение, тип нормально открытого или нормально закрытого исполнения, резьбу адаптера и ход по паспорту. Ошибка выбора может оставить петлю постоянно закрытой.
Отделяем привод от клапана
После снятия питания и выдержки на остывание снимаем привод по инструкции изготовителя. Проверяем свободный ход штока клапана без чрезмерного усилия и следов воды. Если шток заклинил, решаем вопрос с клапанной вставкой; исправный привод при этом не виноват. Если клапан ходит, а привод не реагирует на штатный тест, меняем совместимый привод.
Дополнительная работа - восстановление маркировки кабеля и петли в шкафу. Она кажется мелкой, но исключает перестановку разъемов при следующем обслуживании. Не поднимаем скорость общего насоса, чтобы компенсировать закрытый клапан одной комнаты.
Проверяем после сборки
Возвращаем привод и кабель, включаем запрос тепла и ждем времени хода, указанного для модели. Проверяем появление расхода, изменение температуры обратки и затем температуру поверхности пола после тепловой стабилизации. Моментальный нагрев поверхности требовать нельзя: стяжка инерционна.
Расчетный пример, не данные киноклуба: если на подаче 36 °C, а на обратке 31 °C, разность равна 5 °C. Одна эта цифра не подтверждает нормальный расход; ее сопоставляют с показанием расходомера, площадью петли и проектным режимом.
Что оставляем эксплуатации
В журнале фиксируем канал контроллера, маркировку петли, тип и напряжение установленного привода, расход до и после ремонта. Если расход не восстановился при открытом клапане, дальнейшая проверка касается воздуха в контуре или гидравлического сопротивления.
Так можно отделить электрическую неисправность от гидравлической без перекручивания настроек всех помещений. При повторной жалобе сравнивают тот же канал и ту же петлю в одинаковом режиме отопления.
Частые вопросы
Можно ли сразу заменить общий насос?
При работе остальных петель сначала проверяют команду и клапан проблемной зоны.
Зачем ждать после установки привода?
Термоэлектрический механизм и стяжка реагируют не мгновенно.
Можно ли поставить привод 230 В вместо 24 В?
Нет, напряжение должно совпадать с выходом контроллера.
