Ремонт пневмокнопки гидромассажа бассейна в Сочи
Почему насос не включается от кнопки у борта?

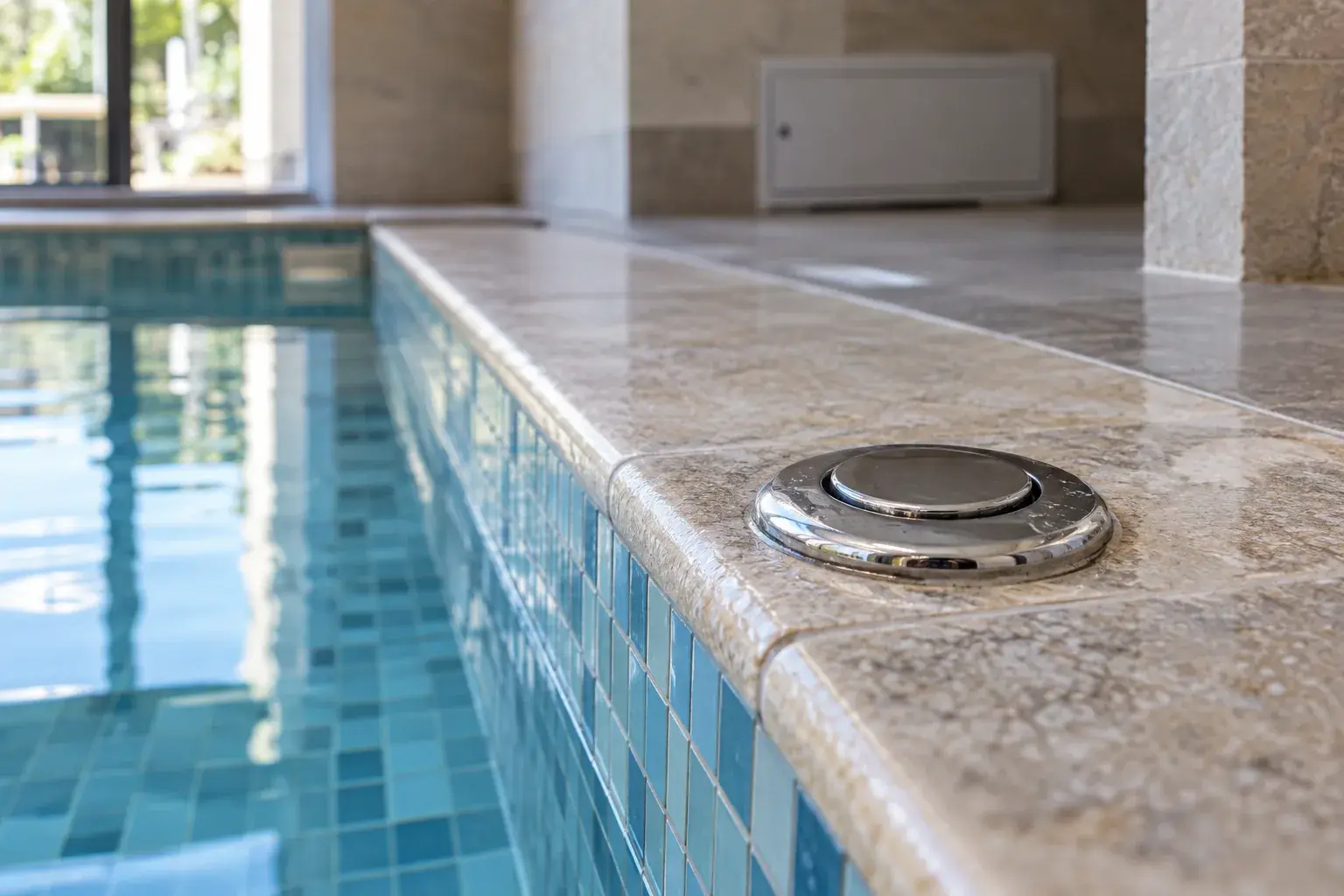

У борта нажимают кнопку, а гидромассаж молчит. Влажная зона не место для догадок об электрическом контакте под крышкой: у пневмокнопки команда передается импульсом воздуха к отдельному выключателю. Рассмотрим диагностику такой схемы на примере бассейна в Сочи без выдачи примера за фактический заказ.
Сначала читаем схему
По проекту и маркировке находят кнопку, воздушную линию, пневмовыключатель и цепь насоса. Отключают оборудование по процедуре объекта. В сухой сервисной нише проверяют, меняется ли состояние пневмовыключателя при нажатии кнопки. Если он срабатывает, причину ищут дальше в контакторе, защите или насосе.
AstralPool описывает пневмокнопку для пуска и остановки гидромассажа и отдельно выпускает пневмовыключатель. СП 310.1325800.2017 относится к проекту бассейна; конкретные подключения и защиту сверяют с исполнительной схемой установленной установки.
Проверяем воздушную линию
Отсоединяем трубку в сухой зоне по инструкции, осматриваем трещины, переломы и конденсат. Ручным тестовым устройством для пневмолинии проверяем, доходит ли импульс; не подаем на кнопку произвольное высокое давление. При локальном переломе меняем совместимый участок трубки с сохранением трассы и герметичности прохода.
Если импульс приходит, но пневмовыключатель не переключает контакт, проверяем его паспортную модель и заменяем неисправный элемент. Герметик снаружи кнопки не исправит разрыв трубки внутри технической ниши.
Отделяем неисправность насоса
Электрик в сухом щите мультиметром проверяет команду на контакторе и состояние защиты только при разрешенном доступе. При наличии команды и отсутствии пуска измеряет напряжение на клеммах по схеме. Перемычка вместо защиты ради испытания запрещена: она скроет настоящую причину остановки.
Дополнительная работа - очистка и проверка доступной сервисной ниши, где трубка могла пережаться дверцей. Отдельно смотрим фильтр насоса и расход после запуска; кнопка может работать правильно, но массаж будет слабым из-за гидравлической причины.
Принимаем безопасным циклом
Собираем сухие соединения, закрываем щит и проводим несколько полных нажатий: команда доходит, насос запускается и останавливается штатно, защита не срабатывает, вода не попадает в сервисную нишу. Проверяем расход и отсутствие течи на форсунках при рабочем режиме.
В журнале указываем участок замененной трубки или модель выключателя и результаты проверки цепи. Если кнопка работает только при сильном нажатии, возвращаемся к утечке воздуха, а не повышаем нагрузку на корпус.
Что записать для следующей смены
Для эксплуатации схема должна показывать воздушную трубку отдельно от электрического кабеля. Отмечаем, какой щит и какой пневмовыключатель соответствуют кнопке у борта; одинаковые кнопки разных зон легко перепутать при последующей диагностике.
После возвращения посетителей персонал наблюдает, нет ли задержанного пуска или самопроизвольной остановки. Такая жалоба требует повторной проверки импульса и контактора в штатном режиме, а не усиленного нажатия кнопки.
Частые вопросы
Есть ли электричество в кнопке у борта?
В описанной пневматической схеме команда идет по воздушной трубке к отдельному выключателю.
Можно ли сразу заменить насос?
Сначала проверяют, доходит ли команда и не сработала ли защита.
Что делать с водой в трубке?
Найти путь ее попадания и восстановить линию по схеме.
