Ремонт обратного клапана вытяжки кафе в Туапсе
Почему в выключенной вытяжке слышен уличный воздух?
В неработающей вытяжке запах с улицы и стук створок часто принимают за неисправность вентилятора. Для кафе в Туапсе рассмотрим другой путь: сначала отделяем обратную тягу от сквозняка через соседний канал, затем смотрим клапан на горизонтальном участке. Это пример диагностики, а не описание выполненного заказа.
Ловим момент обратной тяги
При закрытой кухне фиксируем состояние вытяжного вентилятора и притока. Лентой-индикатором у решетки определяем направление воздуха, анемометром сравниваем скорость при включенном и выключенном агрегате. Одно измерение при открытой двери не показательно: приток меняет перепад давлений.
Проверяем схему воздуховодов и положение выброса по проекту. СП 60.13330.2020 дает проектную рамку для вентиляции общественного здания; он не назначает одну допустимую величину обратной тяги у любого клапана. Результат сравниваем с рабочим режимом объекта.
Открываем только безопасный участок

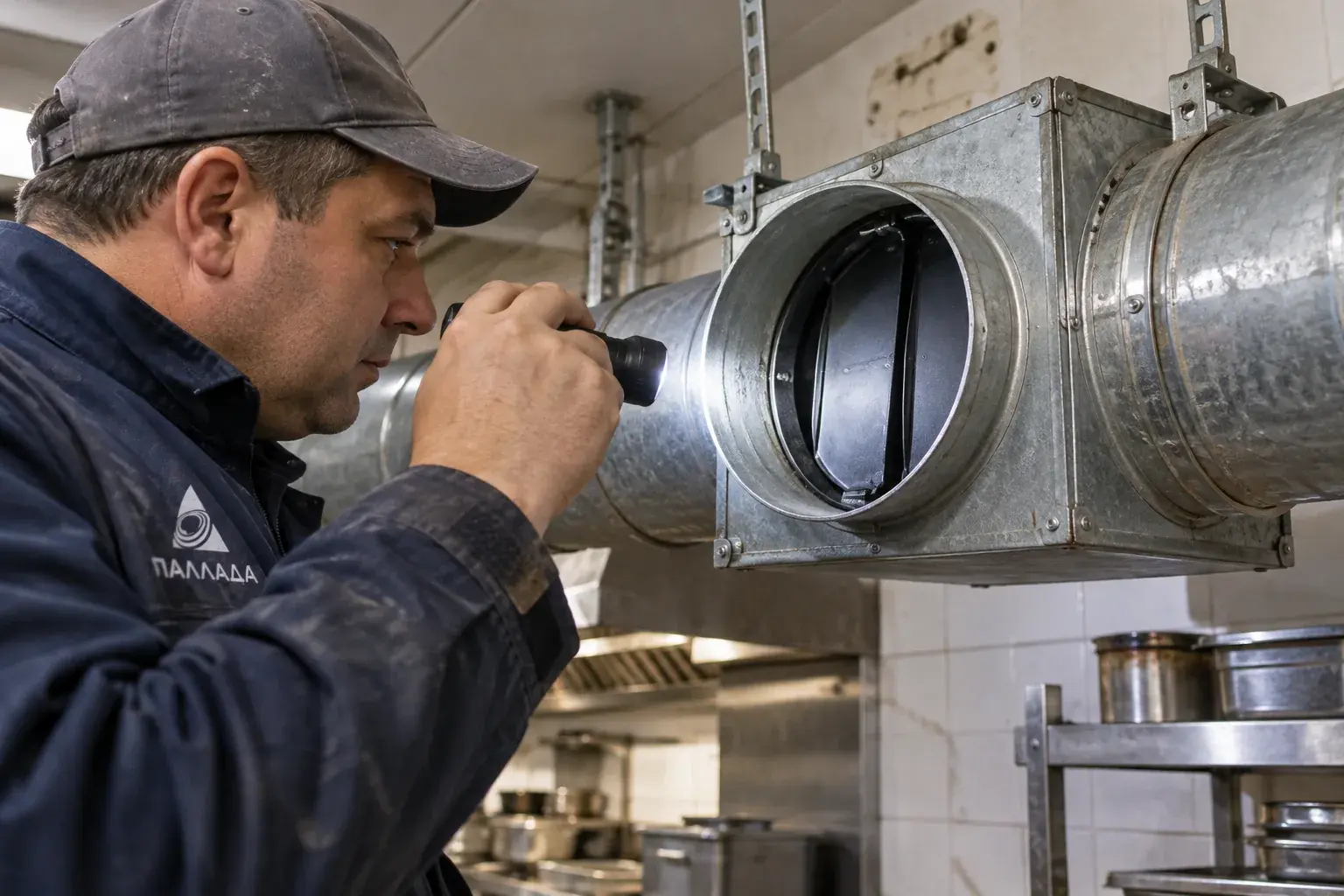

Останавливаем вентилятор, исключаем случайный пуск и открываем сервисный люк. Фонарем и зеркалом осматриваем оси, упоры и свободный ход створок. Штангенциркулем измеряем внутренний размер канала для сверки с паспортом клапана; поврежденную ось не пытаемся выправить усилием внутри канала.
Systemair VKK рассчитан на горизонтальный воздуховод. Если фактически его поставили вертикально, очистка не устранит причину неправильной работы. Проверяем ориентацию корпуса, направление потока и доступ к сервису. Решение о замене принимаем после сверки марки и размеров.
Выбираем ремонт по причине
Локальную пыль и жировой налет убираем допустимым для материала средством, не повреждая створки. Ослабленный крепеж корпуса восстанавливаем после проверки опоры. При деформации створки или люфте оси ставим совместимый клапан в предусмотренное место: жесткий клин или самодельная пружина меняют сопротивление потоку.
Дополнительная работа здесь - проверка жироуловителя вытяжки и доступности люка. Если фильтр не обслуживается, налет быстро вернется и на створки. Но состояние фильтра записываем отдельно; нельзя объявлять его единственной причиной обратной тяги без замера.
Принимаем без шума и самопроизвольного открытия
После сборки дважды проводим цикл пуска и остановки. Створки должны открываться потоком и закрываться после остановки без заедания; в выключенном режиме проверяем направление лентой, в рабочем - расход в контрольной точке. Записываем режим дверей и притока, при котором сняты показания.
Если тяга сохраняется при исправном клапане, проверяем баланс притока и вытяжки, соседние каналы и оголовок. Простая замена исправного изделия тогда не решит жалобу. В акте оставляем модель клапана, ориентацию, состояние осей и измеренные скорости.
Что получает управляющий кафе
На схеме отмечаем положение клапана и сервисного люка, чтобы к створкам можно было вернуться без разборки отделки. Для наблюдения оставляем простую проверку: шум и направление воздуха при выключенном вентиляторе фиксируют при тех же дверях и режиме притока.
Если жалоба зависит только от сильного ветра, записываем погоду и направление ветра. Эти сведения помогут отделить влияние оголовка от дефекта створок при следующем осмотре.
Частые вопросы
Можно ли заклеить щель у створки?
Нет, это изменит ход и сопротивление клапана; сначала определяют причину неплотного закрытия.
Почему замеряют при закрытой двери?
Положение дверей меняет баланс воздуха, поэтому режим измерения нужно фиксировать.
Клапан годится для вертикального канала?
VKK изготовитель описывает для горизонтальных воздуховодов.
