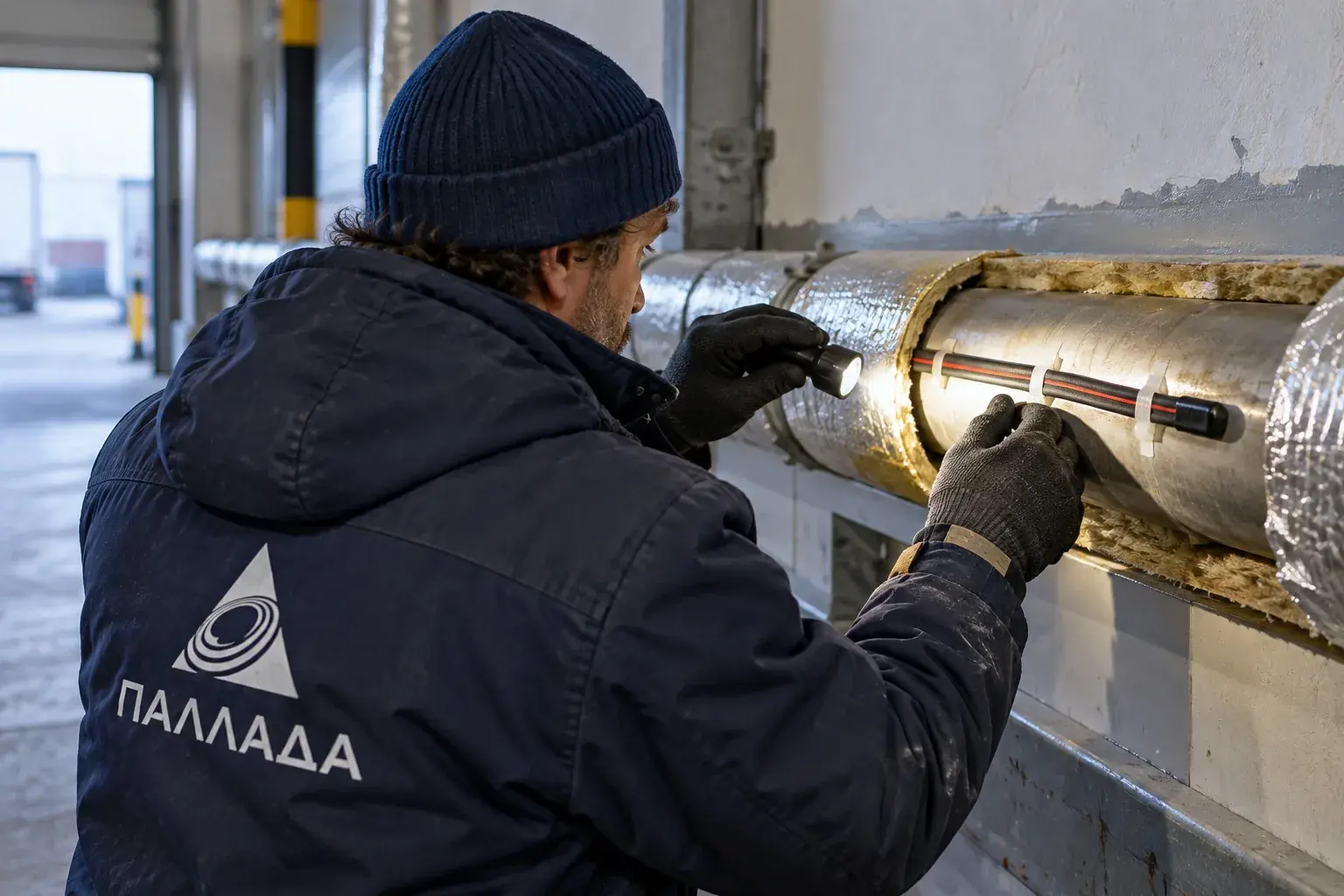

Ремонт концевой заделки обогрева трубы в Усть-Лабинске
Почему утепленная труба замерзает при включенном обогреве?
У рампы сортировочного центра в Усть-Лабинске наружная водяная линия проходит через холодный тамбур. Труба утеплена, но после оттепели и нового похолодания один участок остается холодным. Для такого типового случая важно не сводить все к термостату: в системе саморегулирующегося кабеля Raychem XL-Trace Edge на конце линии бывает повреждена герметичная заделка. Это учебный разбор узла, не сообщение о выполненной работе.
Ищем обрыв по схеме, а не по инею
По проектной схеме записываем тип кабеля, длину, напряжение питания и место концевой муфты. Сначала отключаем и блокируем питание, проверяем отсутствие напряжения двухполюсным указателем и отсоединяем контроллер по инструкции. Затем мегомметром испытываем сопротивление изоляции между жилами и оплеткой, а также между оплеткой и металлической трубой. Монтажное руководство Chemelex для XL-Trace Edge предусматривает испытания 500, 1000 и 2500 В постоянного тока и запись результатов; эту процедуру выполняет квалифицированный электрик на отсоединенной линии.
Оцениваем изоляцию, а не только нагрев
Заводской критерий для чистой сухой цепи - более 1000 МОм. Если значение ниже или сильно меняется с напряжением испытания, ищем повреждение в кабеле, соединениях и концевой муфте. Не оставляем цепь включенной «для прогрева»: локальный дефект изоляции требует проверки до пуска.
Подбираем ремонтный комплект
Видимую концевую заделку открываем только после обесточивания и снятия внешней теплоизоляции на ограниченном участке. Осматриваем оболочку, оплетку, следы влаги и крепление коробки. Chemelex требует совместимые заводские комплекты силового присоединения и окончания; виниловая изолента не заменяет концевую заделку. При повреждении самой греющей секции определяем границы дефекта и применяем разрешенный изготовителем соединительный комплект либо меняем отрезок, соблюдая проектную длину цепи.
Состояние внешней теплоизоляции проверяем как отдельную работу. Даже исправный кабель не обеспечит расчетную защиту при разрыве утеплителя и влажной обшивке. Спецификацию утепления берем из проекта линии и описания системы, не назначаем толщину по одному снимку инея.
Собираем и проверяем после ремонта
Заменяем поврежденную заделку, восстанавливаем заземление оплетки и герметичность коробки заводскими деталями. До закрытия утеплителя повторяем замер изоляции, затем измеряем еще раз после его восстановления. Такая последовательность из инструкции помогает поймать прокол кабеля крепежом утепления. Только после этого возвращаем контроллер и на коротком штатном тесте проверяем питание, ток и реакцию датчика температуры.
ГОСТ Р 50571.16-2019 относится к проверке низковольтных электроустановок, в том числе производственных зданий через область действия серии. Он задает общую рамку испытаний; конкретные три напряжения и критерий для XL-Trace Edge берем из руководства изготовителя. В акт заносим модель кабеля, результаты трех напряжений, состояние защиты и снимок восстановленной муфты до закрытия.
Частые вопросы
Можно ли просто прогреть замерзшую трубу?
Это не устраняет причину отключения обогрева; перед пуском надо исключить повреждение кабеля.
Почему измеряют после установки утеплителя?
Монтаж обшивки иногда повреждает кабель, а повторный тест это обнаружит.
Подойдет любая термоусадка?
Нет, соединения и концевая заделка должны соответствовать системе изготовителя и условиям линии.
