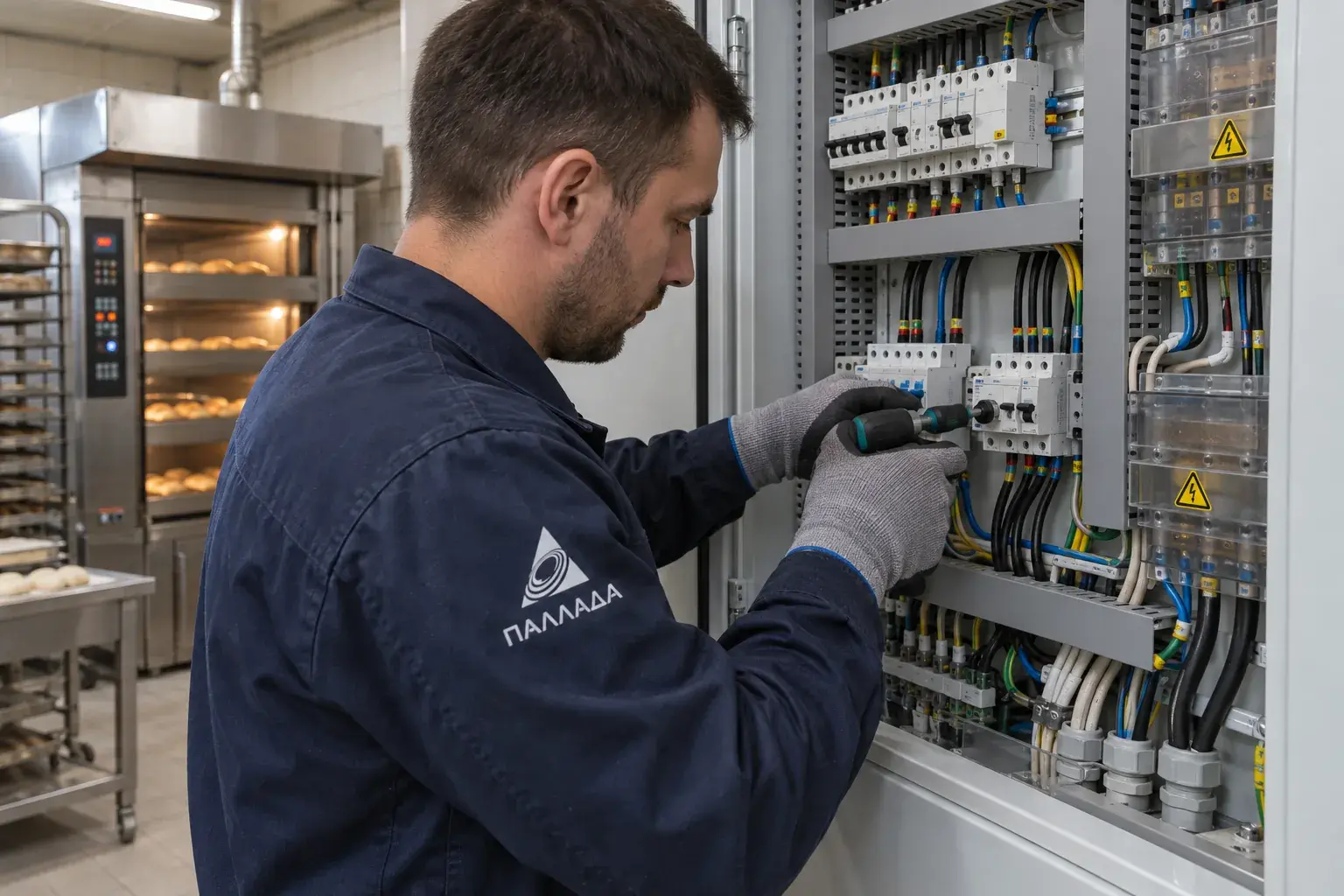

Реконструкция электрощита пекарни в Анапе
Как заменить распределительный щит пекарни, проверить защиту линий и не оставить технологическое оборудование без понятной схемы?
Реконструкцию электрощита пекарни начинаем с перечня оборудования и замеров действующей сети. Печи, тестомесы, холодильные машины и вытяжка работают по разным циклам, поэтому номиналы автоматов нельзя подбирать по сумме табличных мощностей или по старой подписи на дверце. Сначала восстанавливаем схему, рассчитываем нагрузки, согласовываем отключение, затем собираем щит и проводим приемо-сдаточные измерения.
Обследуем не только щит, но и работающие линии
На объекте сверяем ввод, сечение и материал кабелей, защитный проводник, фактические группы и оборудование, подключенное к каждой линии. Токовыми клещами снимаем нагрузку в характерных режимах, тепловизором ищем локальный перегрев, а маркировку проверяем трассировщиком при безопасно подготовленной схеме работ.
Нагрев клеммы может быть следствием ослабленного контакта, перегруженной линии или неподходящего аппарата. Поэтому тепловой снимок служит указанием для проверки, а не готовым диагнозом. Перед разборкой фиксируем схему и согласовываем, какие процессы пекарни можно остановить одновременно.
Почему расчет идет от режима оборудования
Для каждой машины уточняем мощность, число фаз, пусковой режим, требования производителя и возможность одновременной работы. Отдельно учитываем вентиляцию, освещение, холодильное оборудование, розеточные группы и резерв. После этого проверяем расчетный ток, допустимую нагрузку кабеля, способ прокладки и характеристику защитного аппарата.
Расчетный пример: трехфазная группа имеет активную мощность 42 кВт, напряжение 400 В и условный коэффициент мощности 0,92. Ток по формуле I = P / (1,732 x U x cosφ) составляет около 66 А. Это только исходная оценка: выбор кабеля и автомата выполняют с учетом пусков, температуры, групповой прокладки, длины линии и проектных условий.
Собираем щит так, чтобы его можно было проверять и обслуживать
До монтажа готовим однолинейную схему, спецификацию аппаратов и раскладку модулей. Силовые и управляющие цепи разделяем, оставляем доступ к шинам и клеммам, предусматриваем место для маркировки и возможного согласованного резерва. Наконечники обжимаем пресс-инструментом с матрицей под конкретное сечение.
Резьбовые соединения затягиваем калиброванным динамометрическим инструментом по моменту производителя аппарата. Значение не угадываем по размеру винта. После сборки проверяем механическую фиксацию, соответствие проводников схеме и отсутствие случайного контакта с острыми кромками.
| Этап | Инструмент | Фиксируем |
|---|---|---|
| Обследование | Токовые клещи, тепловизор, трассировщик | Нагрузку, перегрев, принадлежность линий |
| Монтаж | Пресс-клещи, динамометрическая отвертка | Наконечники и момент затяжки |
| Испытания | Мегаомметр, прибор петли, тестер УЗО | Изоляцию и работу защитных мер |
| Передача | Маркировочный принтер и схема | Однозначное обозначение аппаратов и линий |
Какие проверки выполняем перед включением
Сначала проводится осмотр: соответствие схеме, выбор аппаратов, соединения, защитные проводники и маркировка. Затем квалифицированные специалисты выполняют испытания по программе: непрерывность защитных проводников, сопротивление изоляции, проверку условий автоматического отключения, полярность и работу устройств дифференциальной защиты там, где они предусмотрены.
Состав и последовательность берем из ГОСТ Р 50571.16-2019, проекта и требований установленного оборудования. Измерение выполняем подходящим поверенным прибором и сохраняем протокол. Простое включение печи не заменяет проверку защитных мер.
Как передаем реконструированный щит
На дверце остается понятная маркировка, у заказчика - актуальная схема, перечень аппаратов и протоколы. Отдельно отмечаем резервные модули, линии, которые не вошли в реконструкцию, и условия повторной проверки после подключения нового оборудования.
Решение принимаем по фактическим нагрузкам и испытаниям. ГОСТ задает состав контроля, производитель - требования к аппарату и затяжке, проект - расчет и селективность. Такая связка позволяет обслуживать щит без догадок и не переносить старые ошибки в новую сборку.
Частые вопросы
Можно ли просто заменить автоматы на более мощные?
Нет. Сначала проверяем кабель, способ прокладки, расчетный ток, защитные меры и допустимую нагрузку ввода. Более высокий номинал может оставить линию без нужной защиты.
Обязательно ли отключать всю пекарню?
Границы отключения определяем по фактической схеме. Иногда работы делятся на этапы, но вскрытие и сборка конкретного щита выполняются в безопасном обесточенном состоянии.
Зачем нужны протоколы после монтажа?
Они фиксируют результаты измерений и подтверждают, что проверены предусмотренные защитные меры. Схема и маркировка без испытаний не показывают состояние изоляции и цепей защиты.
