Медный раструб держит хладагент своей поверхностью: лишнее усилие на гайке не исправляет царапину или перекошенную кромку. При сборке кондиционирования небольшого кабинета переводов в Хосте проверяем качество каждой развальцовки до подключения блока. Так соединение остается доступным для осмотра, а дефект не прячется под теплоизоляцией.
Гайку выбираем вместе с блоком
На месте сверяем модели внутреннего и наружного блоков, хладагент, диаметры и толщину стенки труб. Для Daikin RXD25/35A5V1B изготовитель указывает отожженную бесшовную медь, предназначенную для холодильных трубопроводов. Водопроводную трубу неизвестного происхождения в такую трассу не включаем.
Берем предусмотренные комплектацией гайки. Старая расплющенная развальцовка после разборки не становится новой: поврежденный конец отрезаем и формируем заново, предварительно проверив оставшуюся длину. Если запаса нет, пересматриваем участок трассы, чтобы соединение не оказалось под постоянным натягом.
Стружка должна остаться снаружи

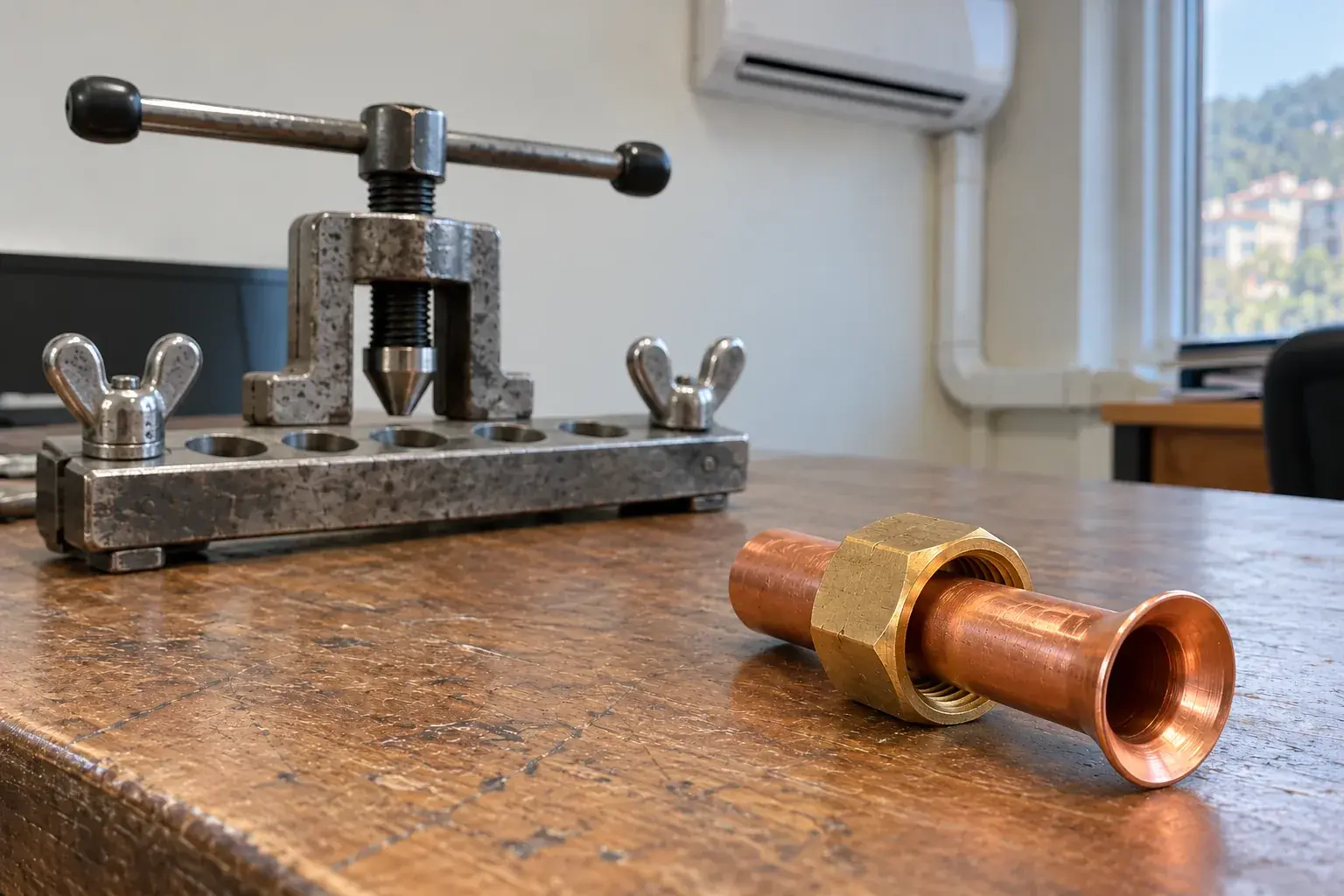

Используем роликовый труборез, риммер, развальцовочный инструмент для R32, штангенциркуль и хороший направленный свет. Режем перпендикулярно оси без смятия сечения. При удалении заусенца направляем отверстие вниз: частицы металла не должны проваливаться в трубопровод.
До формирования кромки надеваем гайку. Выступ трубы над планкой задаем под конкретный инструмент: у предусмотренного руководством инструмента с муфтой для R32 это 0-0,5 мм. Для другого типа развальцовщика положение отличается, поэтому одинаковая установка на всех приспособлениях дает разный результат.
Уплотнение проверяем светом и размером
Внутренняя поверхность должна быть гладкой, без продольной риски, трещины и ступеньки. Кромка получается круглой и равномерной по всей окружности. Штангенциркулем сверяем наружный размер раструба с таблицей выбранной модели; осмотр на глаз дополняет измерение.
В ведомость соединений заносим диаметр трубы в миллиметрах, размер раструба, тип гайки и назначенный момент в Н·м. Для указанной серии Daikin труба 6,4 мм имеет момент 15-17 Н·м, а 9,5 мм - 33-39 Н·м. Эти значения не переносим на другую модель по внешнему сходству штуцера.
Два ключа сохраняют геометрию
Гайку сначала наворачиваем рукой, убеждаясь в свободном ходе резьбы. Ответную часть удерживаем обычным ключом, затяжку выполняем динамометрическим. Усилие не должно передаваться на корпус вентиля или изгибать тонкую медь.
Для монтажа системы учитываем СП 73.13330.2016, а проектную трассу связываем с СП 60.13330.2020. Ни один из этих документов не заменяет таблицу моментов изготовителя. Монтаж и работу с хладагентом поручаем подготовленному холодильщику.
Перед изоляцией оставляем контрольный доступ
Собранные соединения проходят проверку герметичности по руководству оборудования, затем вакуумирование. Применяем рекомендованный состав для поиска утечек; бытовое мыло не используем. Только после положительных проверок закрываем стык теплоизоляцией и восстанавливаем ее непрерывность, чтобы на холодной трубе не собирался конденсат.
Частые вопросы
Можно ли дотянуть мокрое соединение?
Сначала определяем причину и безопасно выводим участок из работы. Поврежденную кромку дополнительный момент способен расколоть.
Нужна ли подмотка под гайку?
Герметичность здесь создает посадка медного раструба. Подмотка не восстанавливает ее поверхность и не предусмотрена этим соединением.
Что подготовить к выезду?
Нужен доступ к обоим блокам и всей зоне соединений. Мебель возле трассы убирают до начала измерений и сборки.
