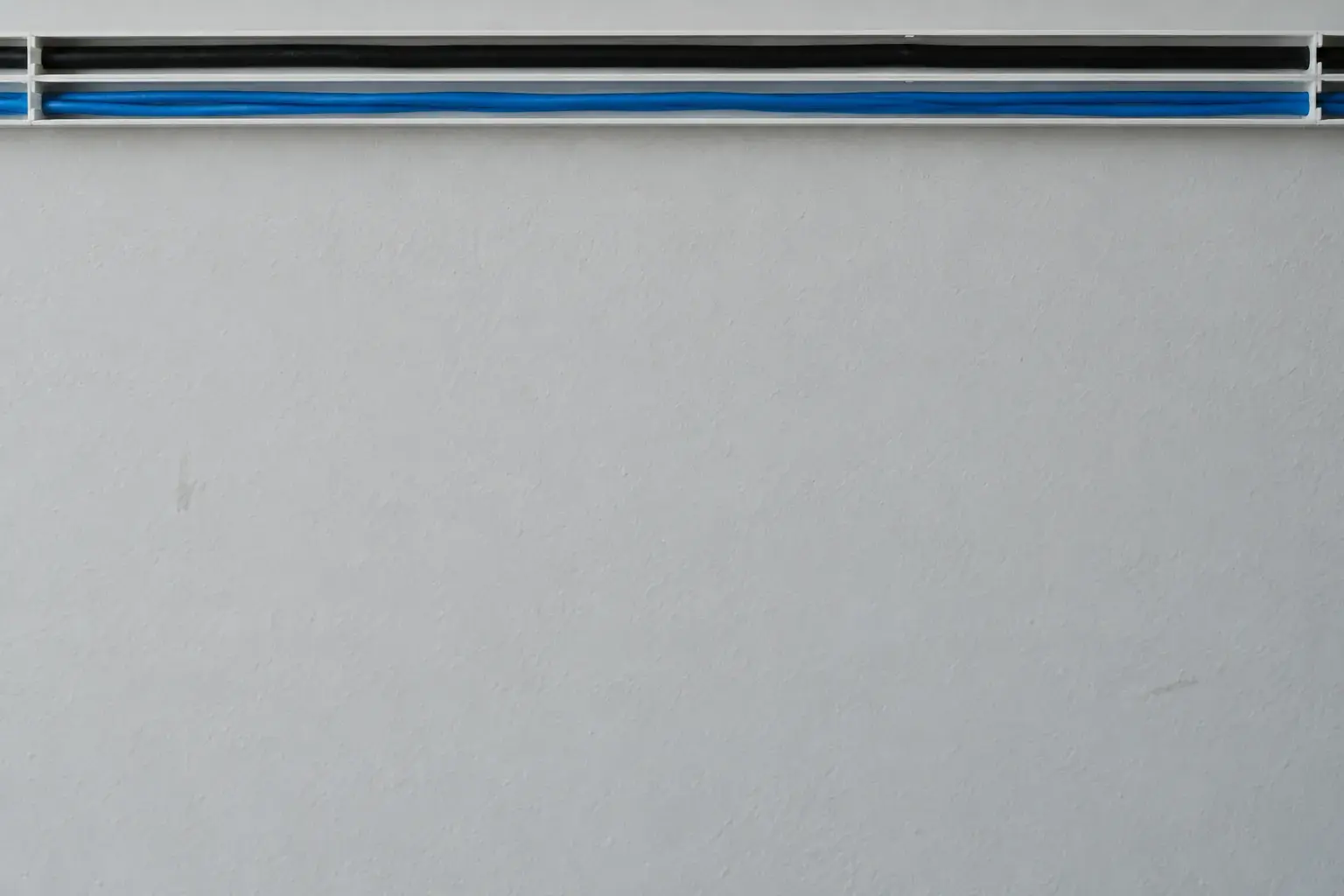

При добавлении рабочих мест в небольшом учебном кабинете в Адлере один настенный короб может понадобиться и для розеток, и для компьютерной сети. Делить его пространство случайной пластиковой полосой нельзя. Проверяем, допускает ли система отдельные отсеки, как они проходят через углы и что происходит у розеточных механизмов. Разделение должно сохраняться по всей нужной трассе.
Составляем две ведомости линий
На месте определяем назначение существующих кабелей, питающие цепи, точки выхода и планируемое расширение. Работаем после необходимых отключений, включая возможное питание слаботочного оборудования. Нельзя считать кабель безопасным только по цвету оболочки или принадлежности к компьютерной розетке.
В таблице трасс отдельно указываем силовые линии и линии передачи данных, наружные размеры кабелей, радиусы изгиба и типы механизмов. Рулеткой проверяем длины прямых участков и места переходов. Полезное сечение каждого отсека отличается от наружного размера короба, особенно рядом с суппортом розетки.
Перегородку выбираем по серии
В системе Legrand DLP-S предусмотрена разделительная перегородка 638008 для соответствующих коробов высотой 50 мм. Она защелкивается в штатное основание и выпускается двухметровыми отрезками. Наличие похожего паза в другом изделии не доказывает совместимость: проверяем каталожные номера корпуса, крышки и внутренних принадлежностей.
Изготовитель указывает, что данная перегородка предназначена для внутреннего применения. На наружную стену или в неподходящие условия ее не переносим. Также не приписываем обычной пластиковой детали свойства металлического электромагнитного экрана. Требуемое разделение, изоляцию и условия совместной прокладки определяем для фактических цепей.
Углы проверяем до укладки кабеля
Сначала собираем маршрут с предусмотренными поворотами и разветвлениями. Подгоняем внутренние элементы, удаляем заусенцы после резки и убеждаемся, что перегородка не выпадет при закрывании крышки. Короткий кусок, который заканчивается перед каждым углом, оставляет отсеки сообщающимися там, где кабели сильнее всего сближаются.
Для проходов к электроустановочным механизмам используем совместимые суппорты и принадлежности. Оболочки не прижимаем острыми кромками и не используем крышку как пресс для переполненной трассы. Если отсека недостаточно, выбираем больший профиль или отдельный путь. Уменьшение радиуса изгиба кабеля не является способом получить дополнительное место.
Приемка включает закрытый и открытый короб
ГОСТ Р 50571.5.52-2011 задает требования к выбору и монтажу электропроводок. Его применяем с учетом действующих поправок и проектных условий, а устройство принадлежностей уточняем по каталогу Legrand. Универсальное расстояние между любыми силовыми и информационными линиями без учета их характеристик не назначаем.
До закрытия просматриваем непрерывность разделения и расположение кабелей у механизмов. После сборки проверяем, что крышка держится штатно, соединения доступны, обозначения соответствуют ведомости. Электрические проверки и испытание информационных линий выполняем отдельно подходящими приборами: кабельный тестер не заменяет контроль силовой проводки. Заказчику передаем схему двух маршрутов и сведения о свободном резерве. Паллада дополнительно обновляет маркировку выходов, чтобы следующая доработка не смешала отсеки заново.
Частые вопросы
Перегородка устраняет все помехи сети?
Нет. Она организует трассу, но электромагнитная совместимость зависит также от кабелей, экранов, заземления и оборудования.
Можно сначала набить короб, а потом вставить разделитель?
Правильность сборки и размещения проверяют до укладки. Свободное место не должно получаться за счет сдавливания оболочек.
Внешне одинаковые детали разных серий совместимы?
Это подтверждается документацией, а не только размерами и возможностью защелкнуть их с усилием.
