Замена расширительного бака отопления фитнес-центра в Анапе
Почему после нагрева растет давление и срабатывает предохранительный клапан?
Если при нагреве давление быстро поднимается, а после остывания падает, проверяем расширительный бак и подпитку. Само срабатывание клапана еще не доказывает разрыв мембраны: бак может быть отсечен краном, неправильно настроен либо слишком мал для контура. Работу начинаем в теплопункте с замеров на холодной и рабочей системе.
Как отделяем бак от подпитки

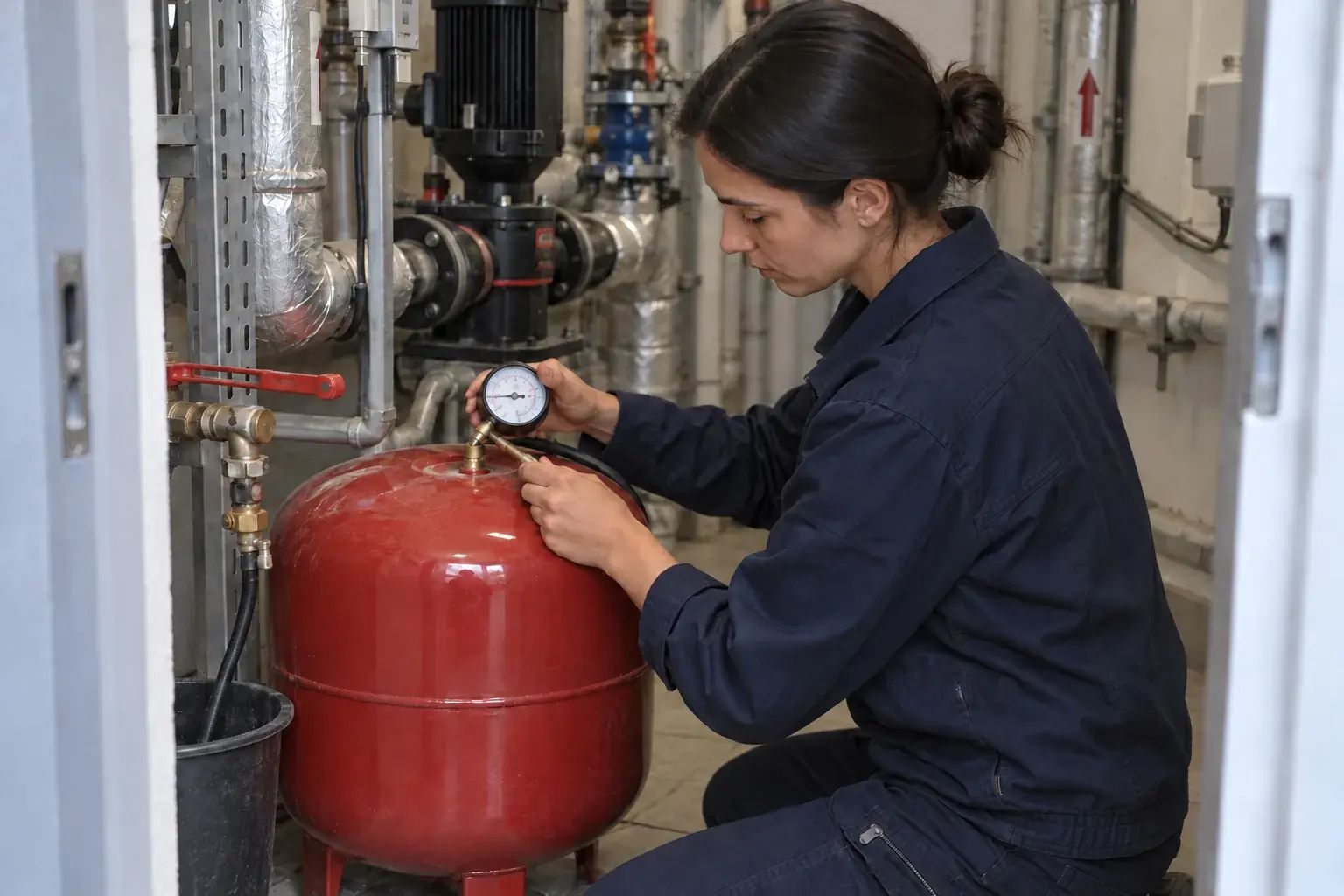

Снимаем показания манометра в разных режимах, осматриваем следы сброса и проверяем, не добавляет ли воду подпиточная линия. Для измерения давления газовой полости бак отсоединяем от давления воды по предусмотренной сервисной обвязке и дренируем ее. Мерить газовую сторону при заполненной водяной нельзя: получится ложное число.
Если из ниппеля выходит вода, мембрана повреждена. Если газа мало, но мембрана целая, сверяем требуемое давление с проектом и высотой системы. Замену назначаем после проверки корпуса, объема и ремонтопригодности; подкачка старого корродированного бака редко решает задачу надолго.
Подбираем объем под реальный контур
Ведомость составляем по проектному объему воды, температурному режиму, давлению заполнения, уставке защитного клапана и характеристике бака. Одна и та же площадь фитнес-центра может означать разный объем в радиаторах, теплых полах и теплообменниках. Паспорт Reflex N показывает сервисный кран и ручной манометр как элементы обслуживания, а не универсальный объем для всех систем.
Расчетный пример: в контуре условно 1200 л воды, расчетное объемное расширение принято 3%. Требуется принять 1200 × 0,03 = 36 л расширившейся воды. Номинальный объем бака будет больше этой величины и определяется допустимым диапазоном давления и характеристикой мембраны; выбирать бак на 36 л по одному умножению ошибочно.
Обвязка, которую можно обслужить
На месте оцениваем опору, проходы, диаметр подключения, возможность отсечь и опорожнить бак без остановки всего здания. При монтаже напольной модели делаем устойчивое основание, крепим трубопровод независимо от корпуса. Обновляем прокладки и арматуру, если они потеряли герметичность.
Сервисный кран должен быть защищен от случайного закрытия в нормальной работе. Привязку к трубопроводу и давление настройки сверяем с проектом, СП 60.13330.2020 и паспортом изделия. Перед заполнением проверяем давление газовой полости, затем аккуратно выпускаем воздух из системы.
Проверка после прогрева
После монтажа проводим испытания по проектной процедуре и СП 73.13330.2016, осматриваем соединения, запускаем циркуляцию. Записываем давление на холодной системе и после выхода на рабочую температуру. Если рост остался чрезмерным, проверяем подпитку и фактическую схему присоединения, а не ставим второй бак вслепую.
Эксплуатации передаем настройки и точку контрольного измерения. В зале с душевыми нагрузка меняется по расписанию, поэтому полезно записывать показания в одинаковом режиме. Подтекание защитного клапана после замены бака требует отдельной диагностики его седла.
Какие соседние работы возможны
Доступ к баку иногда перекрывают кабельный лоток или трубы подпитки. Переносим их только по согласованному решению, сохраняя обслуживание арматуры и тепловую изоляцию. Если автоматическая подпитка продолжает часто включаться, отдельно ищем утечку в контуре.
Перед закрытием теплопункта проверяем маркировку отсечного крана и оставляем место для манометра. Бак, который невозможно дренировать и проверить через год, обычно оборачивается лишней остановкой отопления.
Частые вопросы
Почему нельзя мерить воздух в заполненном баке?
Давление воды действует на мембрану и искажает показание газовой полости.
Можно ли выбрать бак по площади здания?
Нет. Нужны объем теплоносителя, диапазон температур и давления контура.
Нужна ли замена предохранительного клапана?
После частых сбросов проверяем его герметичность; замену решаем по результату осмотра.
