Пусконаладка вентиляции прачечной в Сочи
Как измерить фактический расход воздуха, отбалансировать ветви и понять, почему прачечная остается влажной после монтажа вентиляции?
Пусконаладку вентиляции прачечной начинаем после проверки монтажа, а не с поворота первого клапана. Сначала устанавливаем, какие машины работают одновременно, где образуются пар и тепло, откуда приходит компенсационный воздух. Затем измеряем расходы по ветвям, сравниваем их с проектом, регулируем сеть и повторяем замеры в рабочем режиме.
Почему включенная вентиляция еще не означает правильный воздухообмен
В прачечной нагрузка меняется вместе с циклом стирки, сушки и глажения. При закрытых дверях вытяжка может недополучать приток, а при одновременной работе сушильных машин сопротивление отдельных ветвей меняет распределение воздуха. Поэтому оцениваем систему как связанную сеть, а не как набор работающих вентиляторов.
До измерений сверяем проектные расходы, положение заслонок, направление вращения вентиляторов, состояние фильтров, ремней, гибких вставок и сервисных люков. Если воздуховод неплотный или клапан зашит потолком, регулировка числом на приборе не исправит монтажный дефект.
Каким инструментом измеряем систему

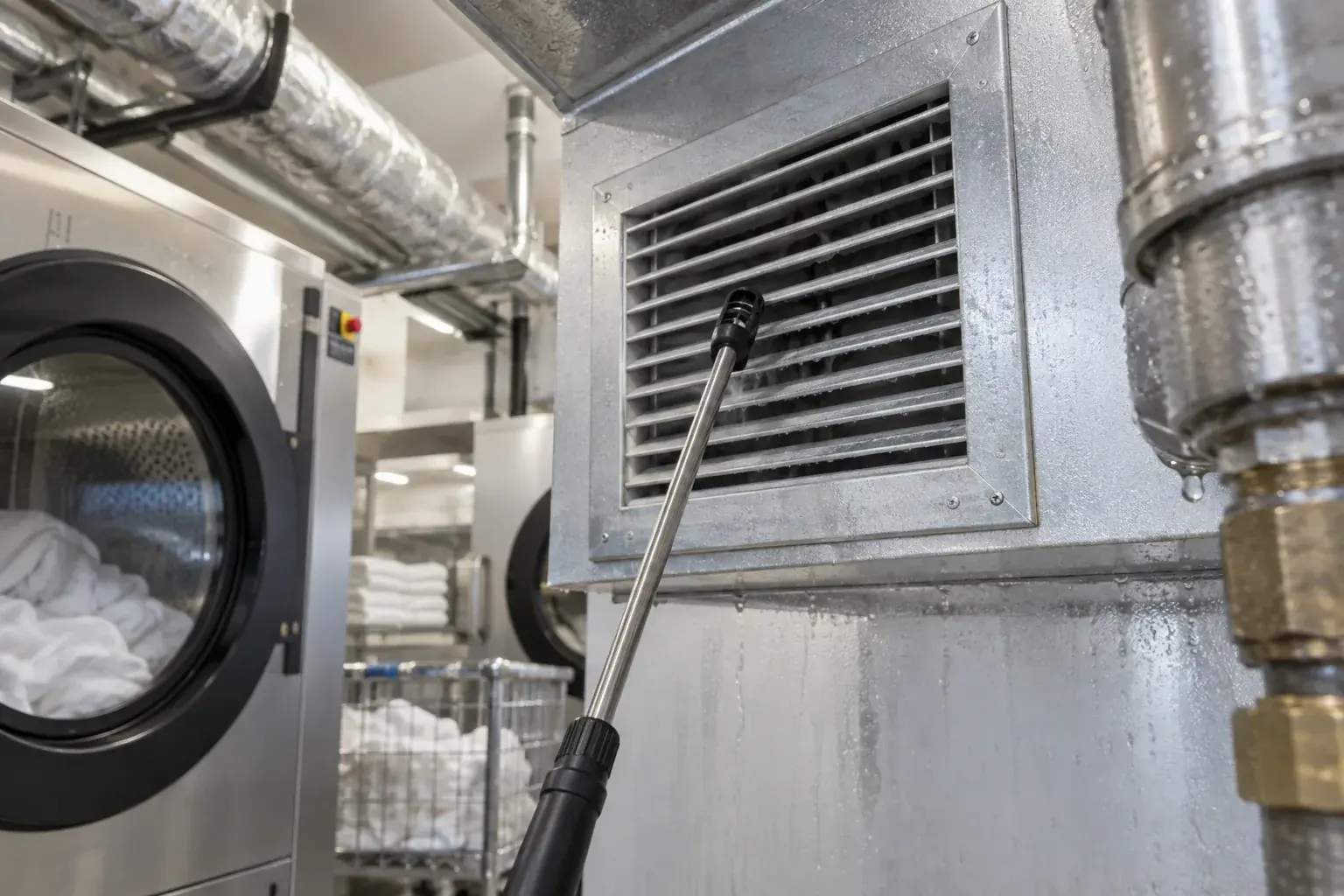

На решетках используем анемометр с измерительной воронкой, в воздуховодах - дифференциальный манометр и трубку Пито либо термоанемометрический зонд. Обороты вентилятора контролируем тахометром, ток двигателя - токовыми клещами. Температуру и относительную влажность фиксируем термогигрометром до запуска оборудования и при устойчивом рабочем режиме.
Точки измерений выбираем по доступным прямым участкам и методике ГОСТ 34060-2017. Один замер у края решетки не принимаем за расход всей ветви. Результаты заносим в таблицу: проект, первое измерение, положение регулирующего устройства, повторное измерение.
| Контроль | Инструмент | Зачем нужен |
|---|---|---|
| Расход на решетке | Анемометрическая воронка | Сравнить подачу и удаление по помещениям |
| Скорость и давление в канале | Зонд, трубка Пито, дифманометр | Проверить ветвь и сопротивление сети |
| Режим двигателя | Тахометр и токовые клещи | Не вывести привод за рабочие параметры |
| Влажность и температура | Термогигрометр | Оценить работу системы при реальной нагрузке |
Как балансируем ветви и исправляем причину
Сначала открываем сеть в исходное положение и измеряем все контрольные точки. После этого начинаем с ветвей, где избыток воздуха мешает удаленным участкам получить расчетный расход. Положение клапана меняем небольшими шагами, фиксируем его и повторяем обход. Регулировать только самую слабую решетку бессмысленно: расход определяется всей сетью.
Если проектный расход не достигается даже при открытой ветви, ищем причину: загрязненный фильтр, неверное вращение колеса, зауженный переход, пережатую гибкую вставку, закрытый противопожарный клапан, утечку или недостаточный приток. Сначала устраняем физическое ограничение, затем возвращаемся к балансировке.
Расчетный пример для ведомости наладки
Условная прачечная имеет три вытяжные ветви с проектными расходами 1200, 900 и 600 м3/ч. Суммарный проектный расход равен 2700 м3/ч. Первый обход показал 1450, 620 и 410 м3/ч: общая производительность близка к требуемой, но ближайшая ветвь забирает воздух у двух дальних.
После регулировки контрольная ведомость может показать 1220, 880 и 590 м3/ч. Отклонение оцениваем по проекту и принятой программе наладки, а не назначаем универсальный допуск. Для помещения объемом 540 м3 такой суммарный расход соответствует пяти обменам в час, но достаточность определяют тепловлаговыделения оборудования и проект, а не одна кратность.
Что получает заказчик после пусконаладки
Передаем таблицу замеров, фактические положения регулирующих устройств, перечень устраненных дефектов и замечания, которые требуют отдельной работы. В паспорте системы и акте комплексной наладки сохраняется связь между номером вентилятора, ветвью, помещением и результатом измерения.
Решение опирается на СП 60.13330.2020, ГОСТ 34060-2017, проект и документацию оборудования. Нормативы задают порядок проверки, но не заменяют реальные замеры. Для прачечной результат подтверждает не шум вентилятора, а измеренный баланс воздуха при работающем технологическом оборудовании.
Частые вопросы
Можно ли отбалансировать вентиляцию без проекта?
Можно снять фактические параметры и выявить явные дефекты, но целевые расходы должны следовать заданию, расчету или восстановленной проектной документации. Иначе нечего использовать как критерий приемки.
Почему после регулировки снова появляется влажность?
Проверяем режим загрузки, приток, состояние фильтров, положение дверей и изменения в оборудовании. Балансировка работает только при тех условиях, для которых выполнены замеры.
Нужно ли останавливать прачечную?
Часть проверок выполняется на остановленной системе, а рабочие параметры снимаются при согласованной нагрузке. График измерений увязываем с эксплуатацией и требованиями безопасности.
