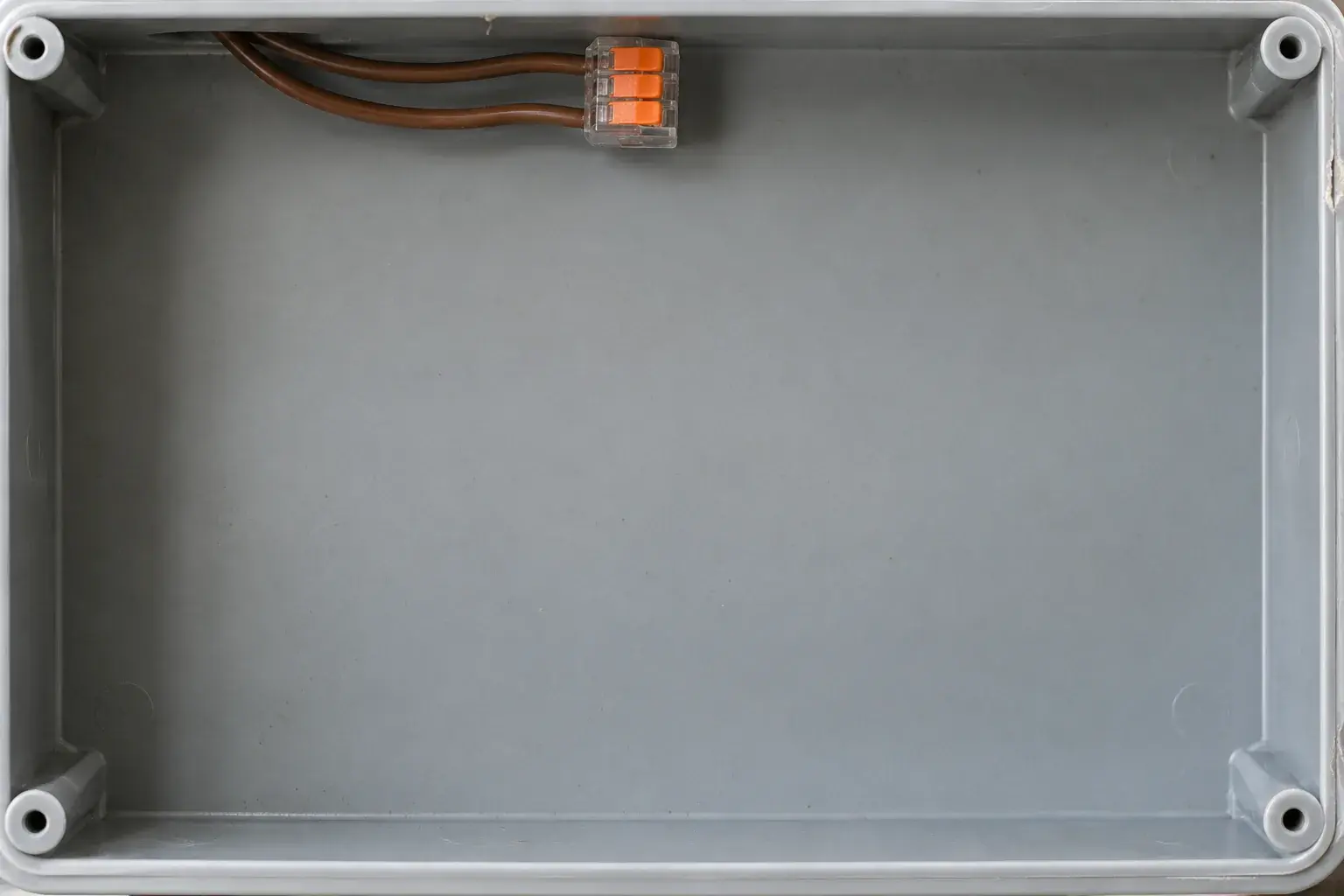

Распределительная коробка должна оставаться понятной после закрытия крышки. При монтаже освещения небольшой мастерской оправ в Адлере рассматриваем соединители с рычагами: они позволяют разъединить обслуживаемый участок без повторной скрутки жил. Но прозрачный корпус и удобный зажим не отменяют проверки материала проводника, сечения и назначения каждой цепи.
Коробку открываем после безопасного отключения
Определяем, откуда приходит питание и нет ли второй связанной линии. Отключаем нужный участок, исключаем случайное включение и проверяем отсутствие напряжения подходящим двухполюсным указателем. Перед прикосновением к жилам подтверждаем работоспособность самого прибора. Наличие выключенного настенного выключателя недостаточно для вывода о безопасности коробки.
На месте сопоставляем маркировку кабеля, материал жил и схему соединений. Старые поврежденные концы не прячем под новый зажим. Если длины не хватает для полноценной подготовки и обслуживания, согласуем восстановление участка кабеля. Клемма не предназначена для компенсации оборванной жилы, натянутой через всю коробку.
Длину зачистки проверяем до закрытия рычага
Для WAGO 221-413 сверяем именно это исполнение, а не всю серию 221. В технических данных приведены медные однопроволочные и многопроволочные жилы 0,2-4 мм², тонкопроволочные 0,14-4 мм². Другие модели, специальные версии и алюминиевые проводники требуют отдельного решения; внешнее сходство не подтверждает совместимость.
Инструкция WAGO для соответствующего соединителя задает зачистку 11 мм. Настраиваем стриппер и сверяем полученный участок со шкалой корпуса. Поднимаем рычаг, вводим подготовленную жилу до штатного положения и закрываем зажим. Через прозрачную часть контролируем ввод: изоляция не должна оказаться в рабочем контакте, а оголенная медь снаружи не должна оставаться доступной.
Одна деталь соединяет один электрический узел
Три зажимных места не означают три изолированных канала для фазы, нейтрали и защитного проводника. Собираем отдельные соединения по схеме. До подачи напряжения проверяем соответствие каждого узла назначению, аккуратно укладываем запас жил и убеждаемся, что крышка не давит на рычаги.
В монтажной ведомости для каждой коробки записываем число соединяемых проводников, сечение в мм², тип жилы, выбранный артикул и принадлежность цепи. Номинальная характеристика клеммы не назначает допустимый ток кабеля и не заменяет подбор защиты. Дополнительно восстанавливаем обозначения линий и крепление кабелей у входов.
Обслуживаемость проверяем вместе с электрической частью
СП и стандарты для прокладки электропроводок применяем к установке целиком. ГОСТ Р 50571.5.52-2011 учитываем при выборе и монтаже проводок и соединений в его области действия; приемы работы с рычагом берем из документации WAGO. Класс защиты коробки определяем по комплекту корпуса и вводов, а не по самой клемме.
Проверяем предусмотренную проектом непрерывность проводников и состояние изоляции подходящими методами. Испытательный режим согласуем с подключенной электроникой. После восстановления питания выполняем функциональную проверку света, закрываем коробку и оставляем к ней доступ. Замурованный обслуживаемый узел не становится правильным от аккуратной укладки.
Частые вопросы
Нужен ли инструмент для рычага?
Для штатного открывания предусмотрен ручной рычаг. Плоскогубцами не дожимаем поврежденный механизм; такую деталь заменяем.
Разрешен один зажим на несколько концов?
Не добавляем второй проводник в одно место без прямого разрешения изготовителя для конкретного артикула. Число подключений определяет конструкция.
Можно оставить соединение без коробки?
Для места установки выбираем предусмотренную защиту и крепление. Открытая полость за потолком сама по себе не заменяет корпус.
