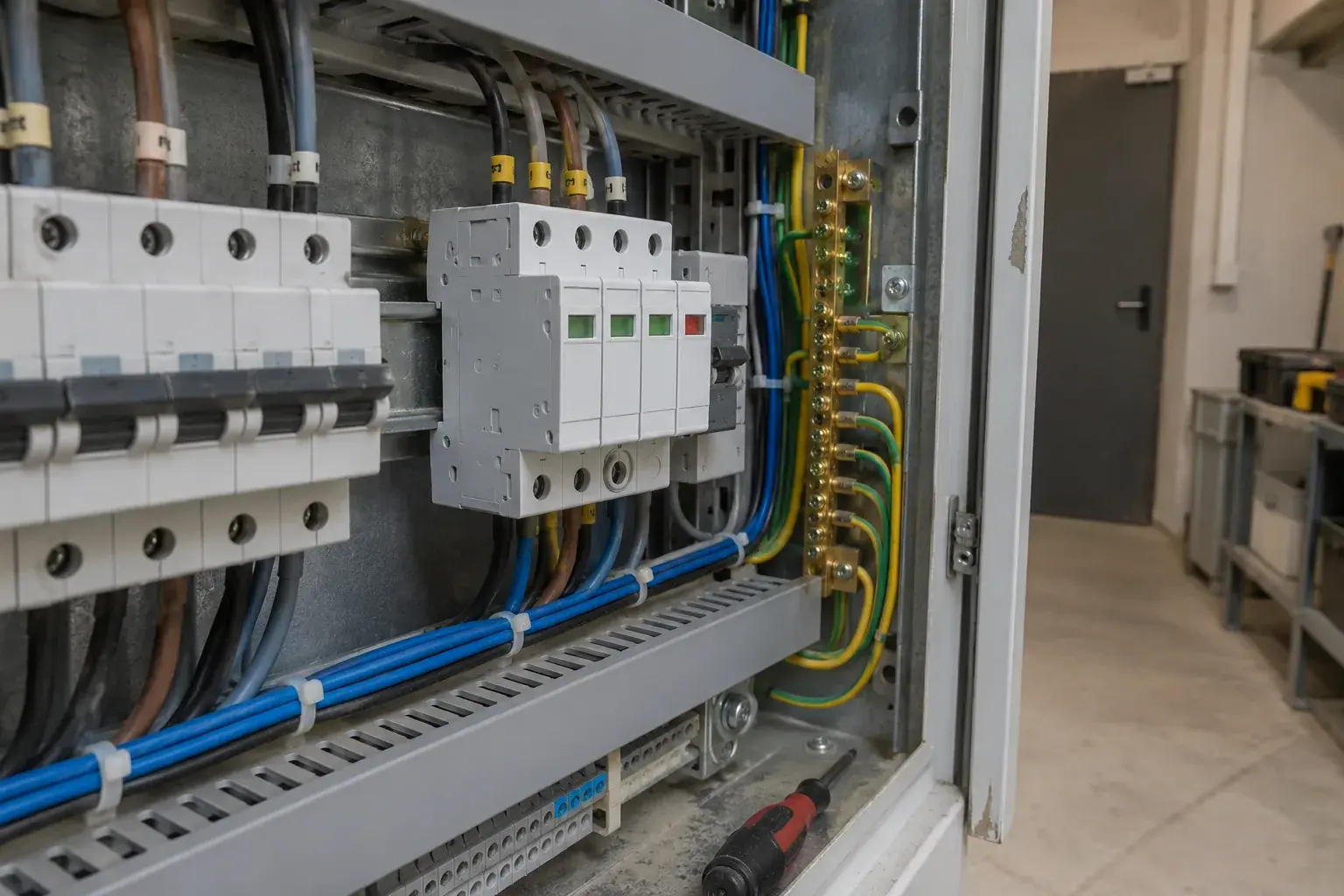

Проверка УЗИП щита гостиницы в Адлере
Почему после грозы индикатор УЗИП изменил цвет?
Изменившийся после грозы индикатор УЗИП означает повод проверить конкретный модуль и его цепь, а не доказательство, что весь щит поврежден. В действующей гостинице работу планируем на согласованное отключение. Сначала сверяем тип устройства и схему, затем меняем только тот элемент, который признан неисправным по инструкции изготовителя.
Сначала схема и безопасное отключение
Проверяем однолинейную схему, маркировку УЗИП, его тип, номинал предвключенной защиты и связь с системой заземления. Отключаем участок, исключаем повторное включение и проверяем отсутствие напряжения двухполюсным указателем. Цвет индикатора читаем по паспорту установленной серии: одинаковый цвет у разных производителей не всегда означает один и тот же режим.
Не испытываем варисторный модуль мегомметром вместе с кабелями и электроникой. ГОСТ IEC 61643-11-2013 описывает характеристики и методы испытаний изделия; полевую замену определяют его паспорт, состояние индикатора и схема щита.
Отделяем отказ модуля от плохого соединения
После снятия защитной крышки проверяем крепление основания, состояние клемм, сечение и маршрут проводников до шин, отсутствие следов перегрева. Динамометрической отверткой подтягиваем соединения только до момента из паспорта клеммы. Длинную петлю к PE не оставляем: она ухудшает защитный путь при импульсе.
Если повреждена база, подгорел контакт или не соответствует предвключенная защита, одной сменной кассеты недостаточно. Тогда исправляем схему по проекту. СП 76.13330.2016 задает рамку монтажа электротехнических устройств, но не подменяет паспорт конкретного УЗИП.
Выбор замены и техническая ведомость
Сравниваем сменный модуль по системе сети, допустимому длительному напряжению, классу испытаний и совместимости с базой. Устанавливаем оригинальную совместимую кассету и убеждаемся, что она зафиксирована полностью. Ведомость содержит модель основания, артикул модуля, тип предвключенного аппарата и длину проводника до PE - последнюю измеряем рулеткой на месте.
Расчетный пример, не параметры гостиницы: если путь от УЗИП до PE-шины состоит из участков 0,25 м и 0,18 м, суммарная длина составляет 0,43 м. Это геометрическая проверка фактической трассы, не самостоятельное разрешение менять ее без проекта.
Как подтверждаем результат
После закрытия щита и контролируемого включения проверяем отсутствие аварийной сигнализации, показание индикатора и цепь удаленного контакта, если он подключен. Результат фиксируем в журнале вместе с номером замененного модуля.
Внешний грозовой случай не позволяет обещать отсутствие будущих повреждений. Если индикатор срабатывает вновь, анализируем координацию ступеней защиты и ввод, а не ставим кассеты одну за другой без проверки причины.
Частые вопросы
Можно ли просто вернуть зеленый индикатор?
Механический индикатор не сбрасывают кнопкой. Решение о замене берут из инструкции той модели, которая стоит в щите.
Нужно ли отключать всю гостиницу?
Границы отключения определяют по схеме щита и режиму эксплуатации; измерения в открытом щите выполняет допущенный персонал.
Что записать в журнал?
Модель и номер сменного модуля, состояние индикатора, проверку контактов и дату контролируемого включения.
