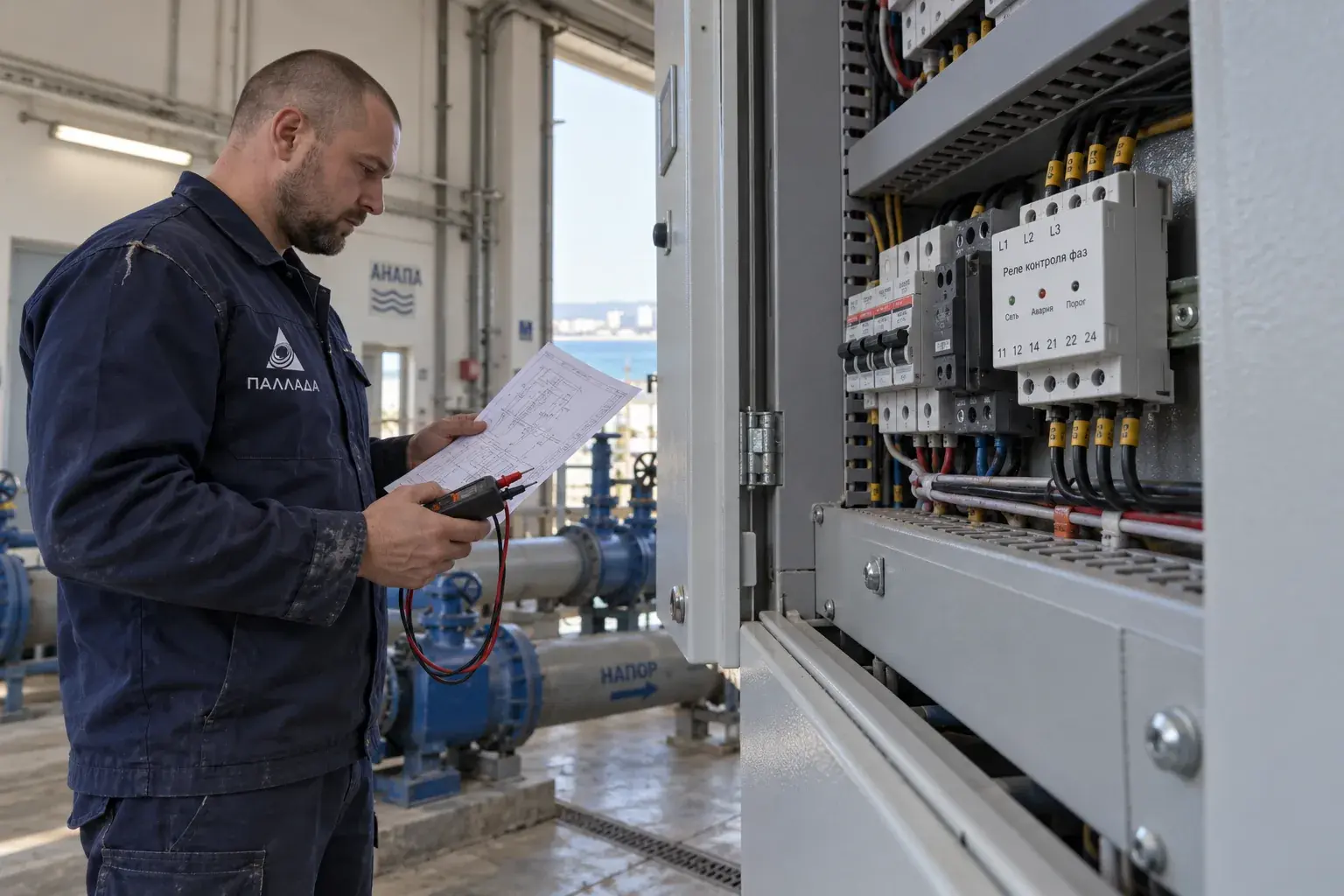

Проверка реле контроля фаз насосной станции в Анапе
Почему насос не запускается, хотя автомат не отключился?
Если автомат включен, а насосная станция не запускается, первым делом читаем схему блокировок. Реле контроля фаз может не разрешать пуск из-за пропавшей фазы, неправильного чередования или выхода напряжения за настройку. Замыкать его контакт перемычкой ради запуска нельзя: можно повредить двигатель.
Не путаем защиту с отказом насоса
На месте фиксируем индикацию реле, положение автомата, сигнал контроллера и статус пускателя. Проверяем, где в цепи управления стоит выходной контакт реле. Если команда до пускателя не доходит, вскрытие насоса преждевременно.
СП 256.1325800.2016 дает проектную рамку электрической сети. Конкретную защиту проверяем по утвержденной схеме и паспорту установленного реле. Schneider RM17TE00 - пример устройства, которое следит за чередованием, потерей и асимметрией фаз; иную модель по его шкале не настраиваем.
Измеряем питание безопасно
Допущенный электромонтажник измеряет линейные напряжения проверенным мультиметром и определяет чередование фаз специальным указателем. Фиксируем значения на входе и выходе нужной арматуры, не касаясь открытых частей случайным инструментом. Перед перестановкой проводов питание отключают и проверяют его отсутствие.
Если пропала одна фаза, ищем источник: клемма, аппарат, кабель или питающая сеть. Дополнительная работа - восстановление ослабленного соединения в разрешенной зоне после проверки нагрева и состояния жилы; менять уставку реле ради обхода реальной потери фазы нельзя.
Сверяем настройки с двигателем
После устранения дефекта питания сверяем диапазон реле и задержку по его паспорту и проекту. Проверяем состояние выходного контакта в безопасном режиме, а также сигнал в автоматике станции. Если напряжения в норме, но реле продолжает запрещать пуск, диагностируем сам прибор и его проводку.
Расчетный пример, не измерение станции: три условных линейных напряжения 401, 399 и 400 В дают разброс 2 В между максимумом и минимумом. Это не коэффициент асимметрии по методике конкретного реле и не основание менять уставку. Записываем все три значения и условия нагрузки.
Пробный запуск без перемычки
После восстановления штатной схемы запускаем насос по согласованной программе и проверяем направление вращения, ток по фазам и отсутствие аварий. Если двигатель начинает шуметь или токи отличаются, останавливаем пуск и отдельно исследуем двигатель и гидравлику.
Защита должна вновь блокировать пуск при предусмотренном тестовом режиме, если изготовитель и программа объекта его разрешают. Не имитируем аварийную потерю фазы на работающем моторе ради наглядности или демонстрации.
Протокол для следующего отказа
Фиксируем модель реле, показания, схему контакта, устраненный дефект и результаты повторного запуска. Передаем эксплуатации понятное различие между «нет разрешения реле» и «насос получил питание, но не качает».
Если источник был внешним, ремонт реле не заявляем. Смету разделяем на поиск питания, замену реле, ремонт соединения и проверку двигателя - причины и решения у этих работ разные.
Частые вопросы
Можно ли временно обойти реле?
Нет. Оно защищает двигатель от опасного режима сети.
Почему автомат не отключился?
Его задача и уставка отличаются от функций реле контроля фаз.
Нужно ли сразу менять реле?
Сначала измеряют все фазы, проверяют схему и выходной контакт.
