Диагностика расходомера бассейна спортинтерната в Анапе
Почему автоматика показывает нулевой поток при работающем циркуляционном насосе?
Нулевая цифра на контроллере не означает автоматически остановку всей циркуляции. Лопастной датчик выдает импульсы, которые контроллер переводит в расход через коэффициент конкретной установки. Ноль получается и при неподвижном роторе, и при обрыве сигнала, и при неверной настройке входа. Проверяем эти причины по порядку.
Сначала убеждаемся, что вода движется
Сопоставляем давление до и после фильтра, состояние насосной группы, положение арматуры и визуальные признаки потока по штатным смотровым точкам. Если физического расхода нет, датчик ни при чем: ищем закрытый клапан, воздух в насосе или проблему всасывания.
СП 310.1325800.2017 используем как проектную основу системы водоподготовки. Расчетный расход чаши и схема резервирования находятся в проекте бассейна; показание одного датчика их не заменяет.
Разделяем датчик и контроллер

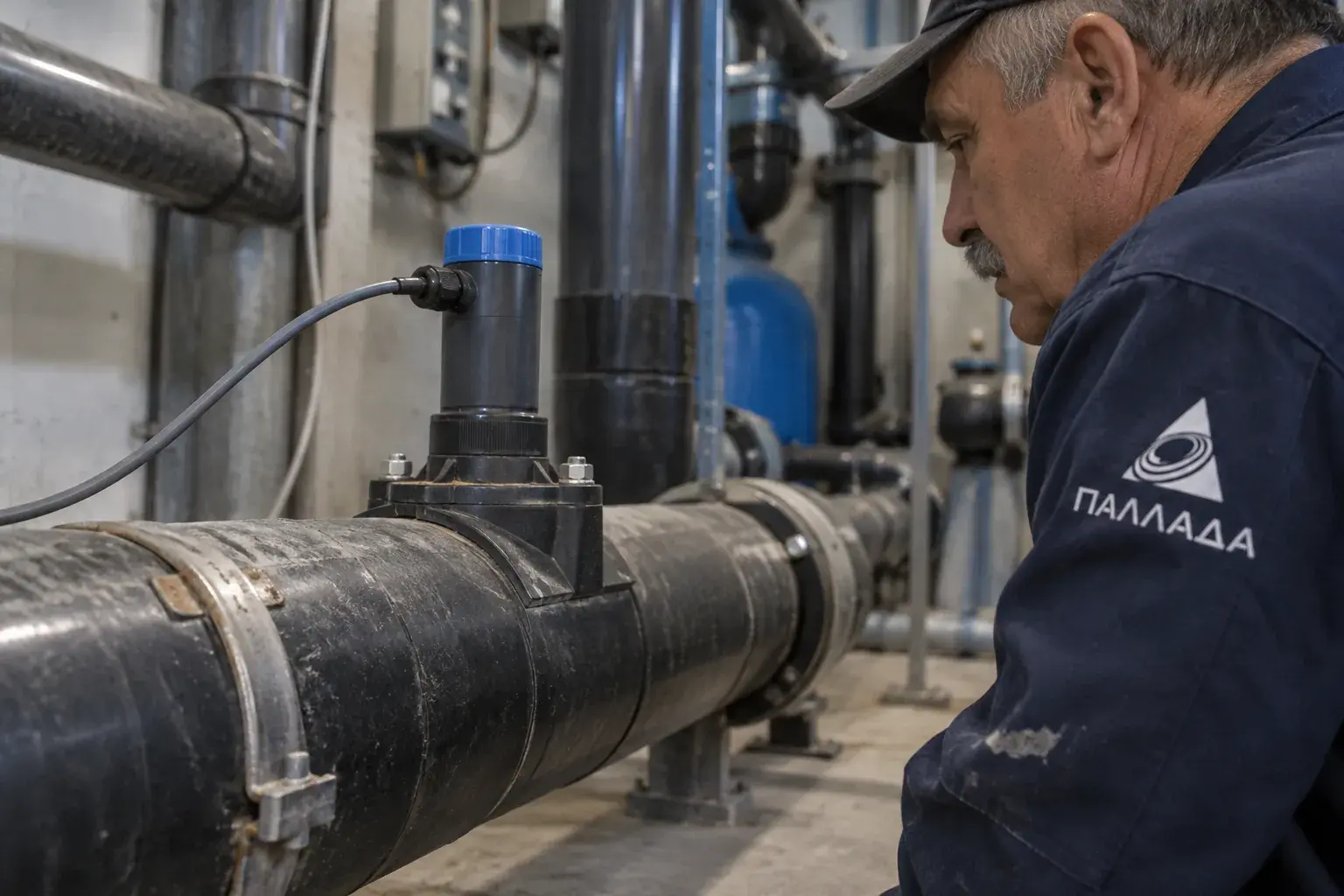

На безопасно выведенном участке проверяем разъем, экран кабеля, питание и наличие импульсов по инструкции GF Signet 2536. Лопастной ротор должен свободно вращаться и быть чистым. Корпус снимаем только после закрытия арматуры и сброса давления.
Если импульсы есть, а дисплей показывает ноль, сверяем конфигурацию входа и коэффициент K для конкретного фитинга. Если импульсов нет при подтвержденном потоке, осматриваем ротор и чувствительный узел. Не назначаем чужой коэффициент из интернета.
Почему место установки важно
Пузырьки воздуха и осадок влияют на вращение ротора. Проверяем ориентацию датчика по руководству изготовителя и фактические прямые участки, учитывая близкие отводы и клапаны. Перенос датчика рассматриваем только после сопоставления с проектом.
Дополнительная работа - очистка сетчатого фильтра перед измерительным участком, если перепад на нем вырос и обнаружен мусор. Это отдельная причина снижения расхода; после очистки вновь проверяем показание датчика и давление.
Контроль после сборки
Проверяем герметичность корпуса, восстанавливаем рабочий поток и сравниваем показание контроллера с независимым контрольным измерением, если предусмотрена точка для переносного расходомера. Записываем настройки и частоту импульсов.
Расчетный пример, не измерение спортинтерната: при 50 импульсах за 10 секунд частота равна 5 Гц. Объемный расход появится только после применения правильного K-фактора именно установленного узла.
Проверяем сигнал в двух местах
Для диагностики удобно сопоставить частоту импульсов у датчика и на входе контроллера в одном режиме насоса. Если импульсы есть у датчика и исчезают у шкафа, ищем кабель или разъем. Если они доходят до входа, но расход равен нулю, проверяем настройку входного канала и K-фактор.
Такой порядок экономит замену исправного ротора. После ремонта возвращаем защиту кабеля, проверяем затяжку вводов и отсутствие течи у посадочного узла. Настройку K-фактора переписываем из паспорта установленного фитинга или прежней подтвержденной наладки, а не подбираем под желаемую цифру.
Частые вопросы
Можно ли считать ноль на дисплее остановкой насоса?
Нет, сигнал и движение воды проверяют отдельно.
Зачем знать K-фактор?
Контроллер переводит импульсы датчика в объемный расход через этот коэффициент.
Можно ли вынуть датчик под давлением?
Нет, участок изолируют и сбрасывают давление.
