Проверка противопожарного клапана вентиляции архива в Анапе
Как понять, закроется ли противопожарный клапан при сигнале?
Клапан в воздуховоде может выглядеть целым и при этом не закрыться по сигналу. На типовом объекте проверяем цепь команды, привод, свободный ход заслонки и подтверждение ее конечного положения. Испытание согласуем с эксплуатацией архива: тревожную автоматику нельзя отключать ради удобства сервиса.
Начинаем со схемы и доступа
На месте сверяем маркировку клапана с проектом и схемой автоматики, находим обслуживаемый люк и безопасную точку отключения. Фонарем и зеркалом осматриваем створку, уплотнение, ось и корпус. Если люк не дает видеть ход заслонки, один сигнал на панели не служит доказательством исправности.
СП 7.13130.2013 рассматриваем как пожарную рамку, СП 60.13330.2020 - как общую рамку вентиляции. Режим конкретного клапана, его предел огнестойкости и совместимость привода берем из паспорта установленного изделия, а не из картинки похожей модели.
Разделяем команду и механику

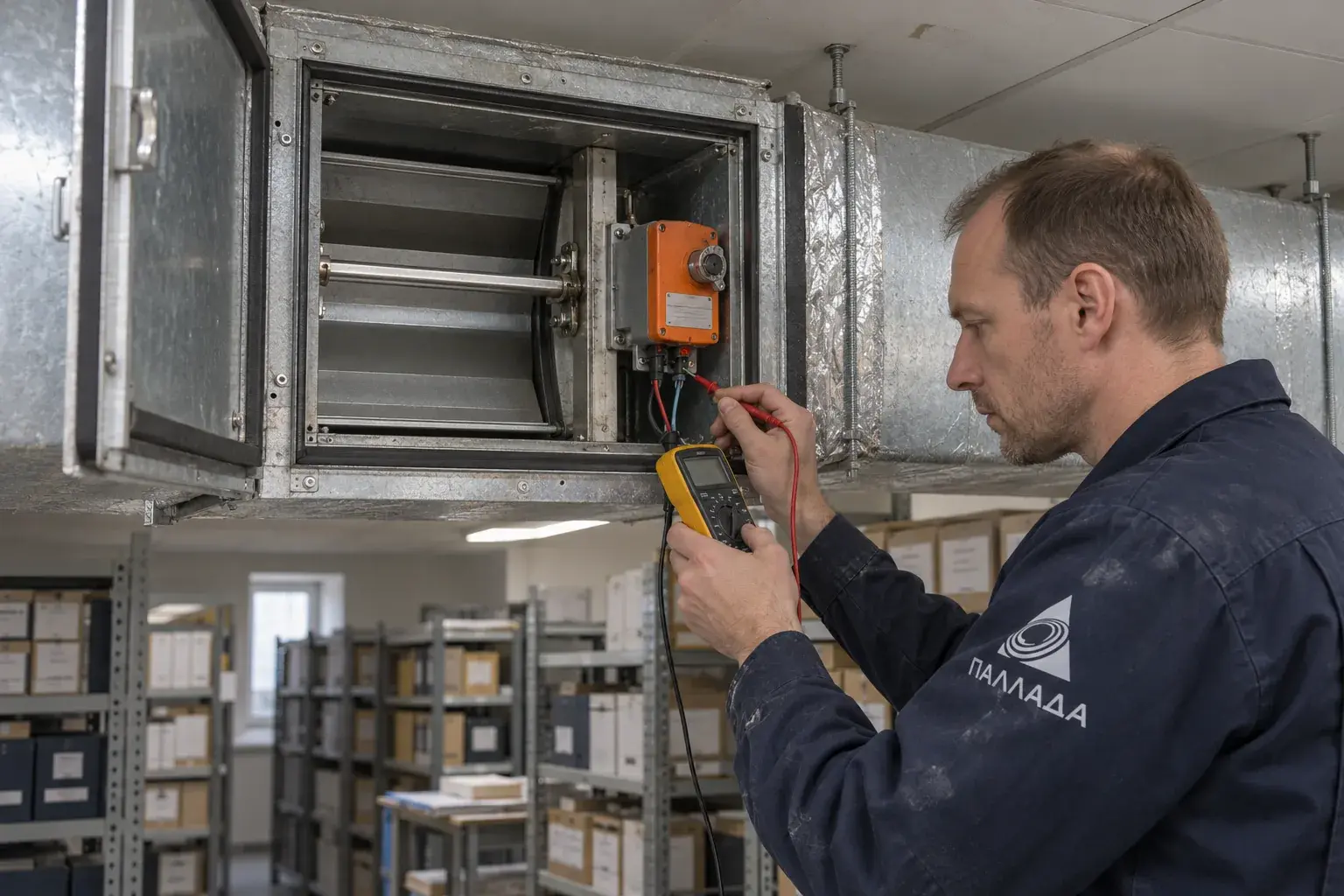

После согласованного перевода системы в испытательный режим подаем тестовую команду. Мультиметром проверяем питание и выходы концевых выключателей; отдельно наблюдаем реальное перемещение створки. Если питание исчезло, а заслонка осталась открытой, ищем заедание оси или дефект возвратного механизма.
У Belimo BFL24-T пружина возвращает заслонку в безопасное положение при потере питания, терморазмыкатель инициирует срабатывание, а контакты сообщают положение. Это пример принципа, не универсальное описание всех приводов. Корпус такого привода на объекте не вскрываем: паспорт не предусматривает замену внутренних частей.
Не маскируем отказ регулировкой
Загрязнение на доступных элементах удаляем без повреждения уплотнения и покрытия; проверяем крепление и отсутствие перекоса. Поврежденную вставку огнезащитного прохода не замазываем случайным составом: восстановление подбираем по проектному узлу и подтвержденной системе материалов.
Дополнительная работа - восстановление поврежденной проводки концевого контакта в сервисной зоне, если именно она дала ложный статус в диспетчеризации. Провода маркируем и проверяем схему до соединения. Исправность контакта не заменяет осмотр фактического закрытия створки.
Расчетный пример для журнала
Расчетный пример, не данные архива: из 12 клапанов системы после согласованного теста 11 подтвердили закрытие и обратный сигнал. Доля подтвержденных равна 11 / 12 x 100 = 91,7 процента. Один отказ записываем по номеру устройства; усредненный процент не разрешает считать систему исправной.
Для каждого узла фиксируем положение до теста, команду, фактический ход, электрический сигнал и возврат в штатный режим. Время срабатывания сравниваем с паспортом конкретного изделия. Измерение секундомером без сведений о модели и управляющей схеме не дает правильного допуска.
Возвращаем защиту в работу
После устранения причины повторяем функциональную проверку по программе, оформленной с учетом ГОСТ 34060-2017, и вместе с ответственным за пожарную автоматику подтверждаем, что все временные блокировки сняты. Проверяем состояние смежной вентиляции и реальную индикацию на диспетчерском пункте.
Передаем журнал с идентификатором клапана и описанием работ. При несрабатывании привода не обещаем починить его на месте пайкой: решение о замене принимает проектная и эксплуатационная сторона по совместимости с сертифицированным клапаном.
Частые вопросы
Достаточно ли нажать тест на приводе?
Нет. Сверяют реальное закрытие заслонки и ответный сигнал по схеме.
Можно ли разобрать отказавший привод?
Для указанного BFL24-T изготовитель не предусматривает ремонт внутренних деталей на объекте.
Зачем согласовывать тест?
Проверка связана с пожарной автоматикой и действующей вентиляцией; режим и возврат контролируют с эксплуатацией.
