Проверка петли «фаза-PE» мастерской в Сочи
Почему автомат не отключает линию при повреждении на корпус?
Автомат в мастерской может быть исправным, но длинная или поврежденная цепь защитного проводника не обеспечивает нужный ток повреждения. Проверяем не номинал на корпусе автомата, а весь путь от щита до дальней розетки. Измерение под напряжением выполняет электротехнический персонал по безопасной программе.
Подготовка и исходные данные
По схеме определяем систему заземления, линию, тип автомата и наличие УЗО. Осматриваем щит и розетку без нагрузки, проверяем маркировку, целостность PE и затяжку доступных соединений после отключения. Установочный тестер проверяем на исправность и выбираем режим с учетом УЗО.
Fluke 1664 FC измеряет импеданс петли L-PE и расчетный ожидаемый ток повреждения. Его режим без отключения помогает при цепях с УЗО, но руководство предупреждает об особенностях 10 мА устройств и возможном срабатывании. О работе заранее предупреждаем мастерскую.
Что говорят два измерения

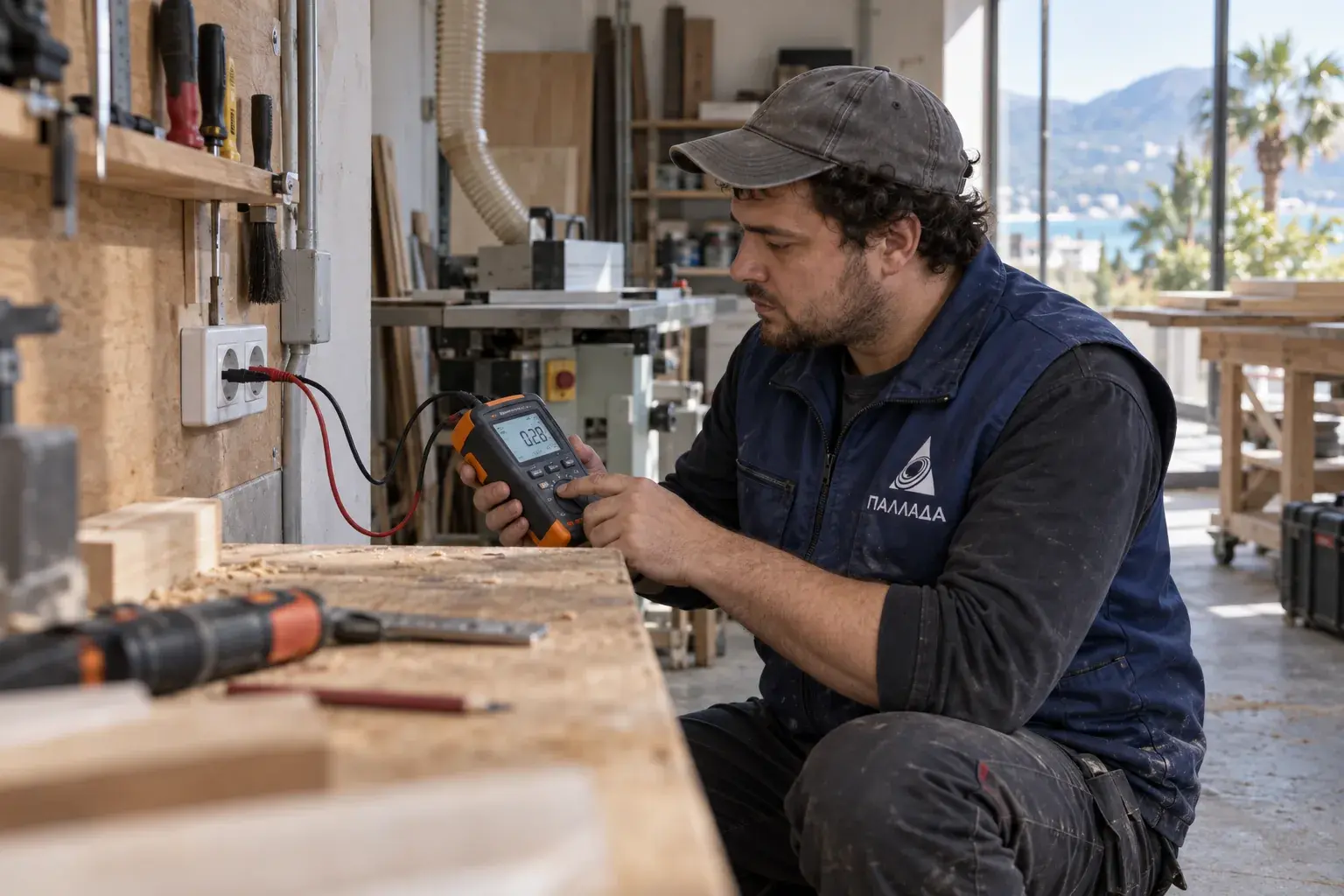

Снимаем показание у щита и на дальней точке линии. Разница помогает локализовать добавочное сопротивление; отдельно проверяем непрерывность PE после безопасного обесточивания. Если значение резко меняется при легком механическом воздействии на розетку, ищем ослабленный контакт, а не меняем автомат вслепую.
Сравниваем измеренный импеданс с характеристикой конкретного защитного аппарата и требуемым временем отключения для этой схемы. ГОСТ Р 50571.4.41-2022 задает принцип защиты, а ГОСТ Р 50571.16-2019 - порядок проверки и фиксации результатов. Единого допустимого числа ом для любой мастерской нет.
Исправляем слабое место
Обнаруженную подгоревшую клемму заменяем, жилу подготавливаем заново и затягиваем с моментом по паспорту изделия. Поврежденный участок PE восстанавливаем проводником нужного сечения по проекту; перемычку на корпус станка вместо полноценного защитного проводника не ставим. Дополнительная работа - маркировка линии и восстановление контакта на шине PE.
После ремонта повторяем измерение у щита и у потребителя, проверяем непрерывность PE и работу УЗО отдельным тестом, если оно предусмотрено. В протокол заносим точки, прибор, режим, фактические значения и критерий по аппарату защиты.
Расчетный пример для разговора с заказчиком
Если тестер показал 1,5 Ом при напряжении 230 В, оценка ожидаемого тока повреждения составляет 230 / 1,5 = примерно 153 А. Это условный пример, не результат измерения мастерской и не автоматическое заключение о годности. Дальше нужен ток срабатывания именно установленного автомата и время отключения для данной схемы.
При замере у дальнего станка фиксируем также напряжение питания. Если оно сильно отличается от номинального, нельзя механически переносить расчет на другой режим сети. Измерение повторяем после ремонта контакта и сохраняем протокол с серийным номером тестера.
Почему одного тока мало
Расчетный ожидаемый ток в тестере равен измеренному напряжению, деленному на импеданс петли; это оценка для данной точки и момента. Он не заменяет проверку отключающей характеристики автомата и селективности соседних аппаратов. При сомнительном результате проверяем питание, контакт щупов и повторяем измерение.
Если причина в недостаточном сечении или длине всей линии, локальная замена розетки не даст нужного результата. Тогда готовим решение по кабелю и защите с расчетом, согласуем остановку мастерской и после монтажа проводим приемочные испытания.
Частые вопросы
Можно ли судить о безопасности по номиналу автомата?
Нет. Нужны схема, импеданс петли и характеристика конкретного аппарата.
Почему сработало УЗО во время теста?
Ток измерения может вызвать отключение; выбирают режим прибора и программу для данной цепи.
Достаточно ли затянуть клемму?
Нет, после устранения дефекта повторяют измерения и фиксируют результат.
