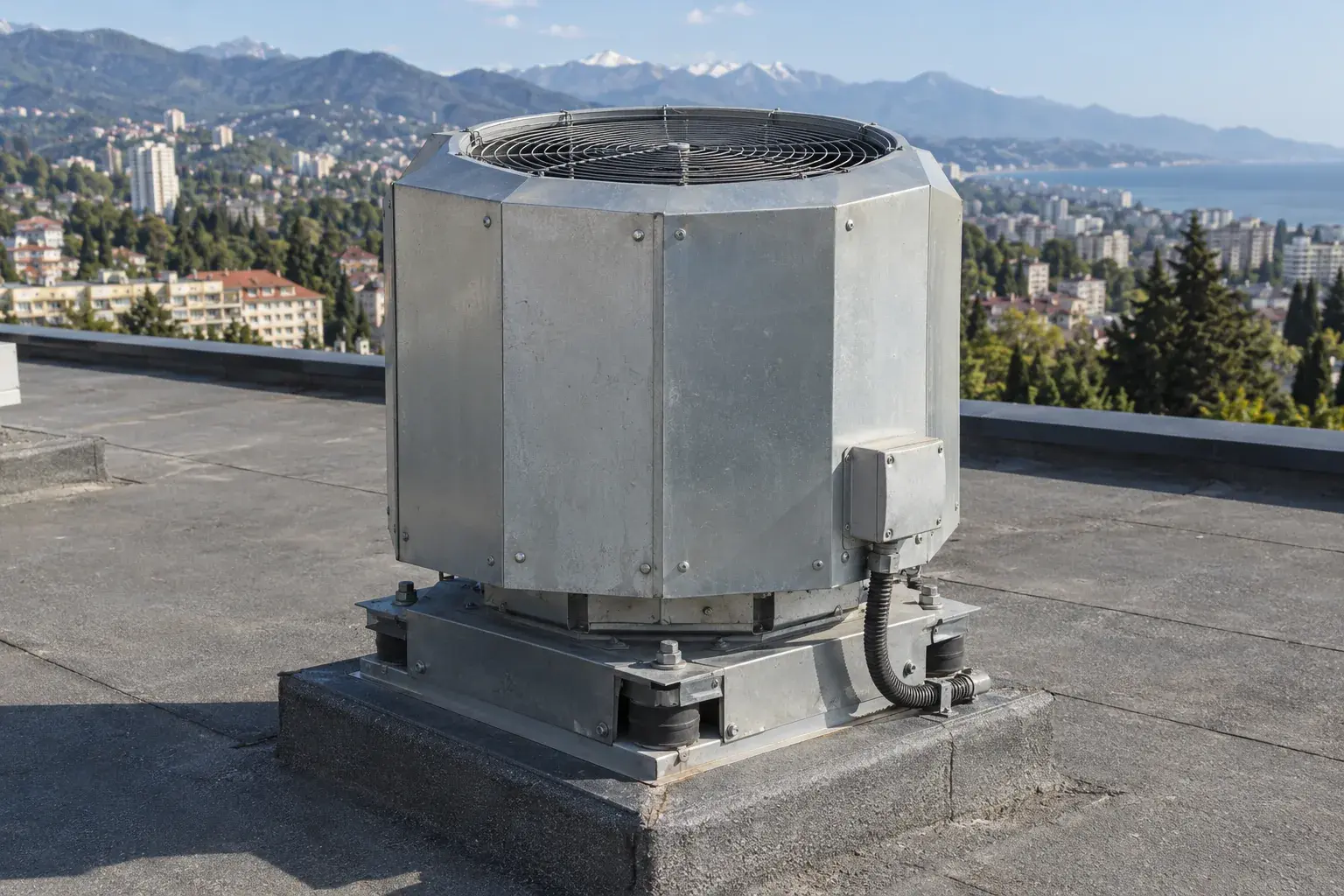

Проверка крышного вентилятора дымоудаления павильона в Сочи
Как проверить готовность крышного вентилятора дымоудаления после обслуживания?
Крышный вентилятор дымоудаления стоит вне привычного маршрута обслуживающего персонала. В павильоне он может годами выглядеть целым с земли, но после ремонта кровли получить перекрытый доступ, ослабленное крепление или разорванную цепь обратной связи. Проверяем такой агрегат как часть проектной противодымной системы: сначала документы и безопасный доступ, затем механизм, управление и функциональный пуск. Речь о типовом порядке, а не о заявлении, что Паллада уже испытала конкретный павильон.
На кровле проверяем не только двигатель
Сверяем шильдик и исполнение вентилятора Systemair DVV с проектом и инструкцией именно этой модификации. Организуем безопасный проход по кровле, осматриваем опорный стакан, крепеж, ограждения и видимые кабельные вводы. Проверяем, не перекрыт ли выброс новой вывеской или оборудованием. Коррозия крепежа и потеки у стакана требуют отдельного ремонта кровельного узла, но не являются доказательством отказа электродвигателя.
При отключенном питании и исключенном самопроизвольном пуске осматриваем рабочее колесо и доступные соединения по руководству изготовителя. Очищаем только разрешенные зоны, проверяем отсутствие контакта колеса с корпусом. Если колесо задевает кожух, простой повторный пуск может усугубить повреждение. При механическом дефекте подбираем совместимую деталь и восстанавливаем заводскую компоновку, не ставим другой обычный крышный вентилятор вместо дымового.
Команда и обратная связь
После механического осмотра электромонтажник проверяет силовую цепь, клеммы, защитные аппараты и предусмотренную проектом цепь управления. Пуск выполняем в согласованное окно вместе с ответственным за пожарную автоматику, чтобы тест не был принят за реальное событие. Измеряем ток токоизмерительными клещами, контролируем направление вращения и устойчивую работу в разрешенном изготовителем тестовом режиме. Не вмешиваемся в алгоритм пожарной системы ради удобства проверки.
Дополнительная работа - сверка сигнала «пуск» и фактической обратной связи на посту. Если двигатель вращается, а система не видит подтверждения, исследуем датчик или контакт и линию передачи. Если команда не приходит, исправный вентилятор не меняем: ищем цепь управления вместе со специалистом автоматики. Такие причины разделяют до замены оборудования.
Что принимаем после проверки
СП 7.13130.2013 применяется к проектированию и монтажу противодымной вентиляции новых и реконструируемых зданий. Для обслуживания существующего агрегата используем проект, регламент объекта и руководство DVV. В протоколе указываем проверенные цепи, режим теста, ток, направление вращения, состояние крепления и получение обратной связи. После работ возвращаем ограждения, закрываем сервисный доступ и снимаем временные блокировки по процедуре.
Приемка - повторяемый пуск от штатной команды с корректным отображением состояния и без механического дефекта. Она не равна полному испытанию всех дымовых зон здания: состав комплексной проверки задает проект и ответственный за систему. Если причина отказа осталась в общей автоматике, фиксируем это как незакрытый дефект, даже если вентилятор крутится при местном пуске.
После работ на кровле
Сервисный проход и примыкание опорного стакана осматриваем повторно после закрытия вентилятора. Если в ходе доступа сдвинута защитная дорожка или нарушен герметик кабельного ввода, устраняем это до ухода с крыши. Иначе исправный мотор получит новую проблему после дождя. В журнале отмечаем, какие элементы кровли открывали и кто принял восстановление узла.
Частые вопросы
Можно испытать вентилятор обычным выключателем?
Только если такой режим предусмотрен проектом; местный пуск не проверяет всю цепь команды и обратной связи.
Можно заменить DVV обычным крышным вентилятором?
Нет. Исполнение дымоудаления и проектные характеристики нужно сохранить.
Зачем проверять доступ на кровлю?
Без безопасного доступа нельзя осмотреть крепление, вводы и рабочее колесо при следующем обслуживании.
