Проверка кабельной линии Ethernet в Адлере
Проверка кабельной линии Ethernet в Адлере
Сетевой разъем может показывать соединение, а рабочее место при этом терять скорость или периодически отключаться. В помещении обработки заказов в Адлере разделяем кабельную линию, коммутационные шнуры и настройки оборудования. Проверка одного зеленого индикатора не отвечает на вопрос, правильно ли собраны пары и подходит ли линия под нужную передачу данных.
Границы линии записываем до измерения
Отмечаем розетку, порт панели и оба коммутационных шнура. Уточняем требуемое приложение Ethernet и схему разводки. Согласуем отключение оборудования, чтобы проверка пассивного участка не превратилась в случайный тест коммутатора. Сначала осматриваем защелки, перегибы и состояние контактов, заменяем поврежденный проверочный шнур.
Для Fluke Networks LinkIQ изучаем руководство редакции 2 от ноября 2024 года. Прибор включаем до подключения кабеля; кабель не переставляем во время измерения. Внешне похожее телефонное гнездо не считается безопасным Ethernet-портом: прибор не предназначен для подключения к активным телефонным интерфейсам, включая ISDN.
У простого прозвона есть слепое место

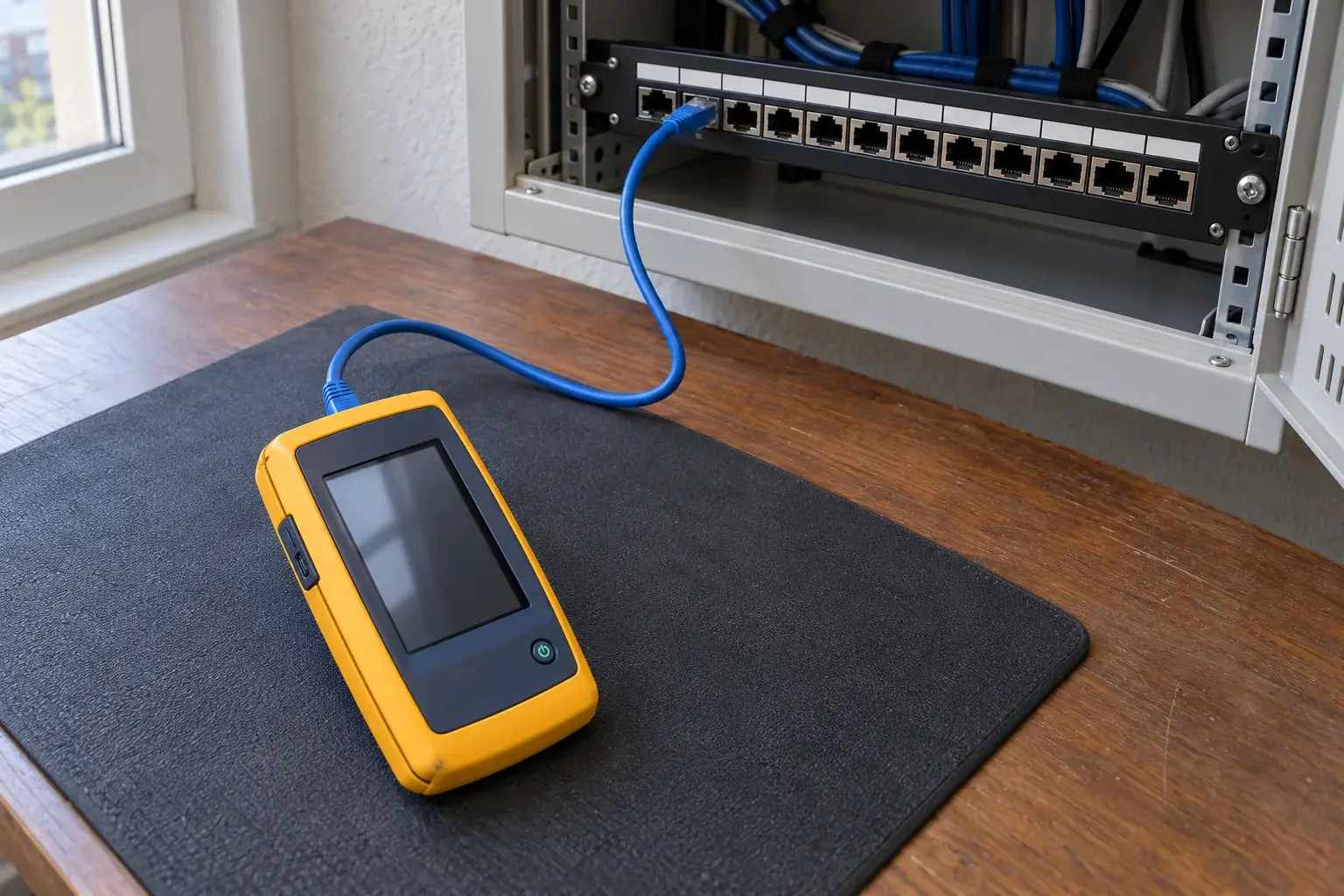

На дальнем конце устанавливаем Remote ID, на ближнем подключаем тестер через исправный шнур. До запуска выбираем требуемый предел проверки и схему соединения. Величину NVP задаем по используемому кабелю: от нее зависит оценка длины и расстояния до дефекта. Значение по умолчанию не объявляем паспортной характеристикой любой витой пары.
Проверяем карту соединений, обрывы, короткие замыкания и перепутанные пары. При split pair жилы могут иметь сквозную электрическую связь, но принадлежать неправильным парам. Обычный индикатор последовательности контактов такой результат надежно не заменяет. Поэтому исправную нумерацию дополняем проверкой характеристик передачи, а не заканчиваем на прозвонке.
Исправляем окончание, не угадывая по цвету
Результат сопоставляем с фактической трассой и расстоянием до нарушения. Если причина в оконцевании, снимаем поврежденный участок и повторно заделываем модуль инструментом, предусмотренным изготовителем разъема. Сохраняем скрутку пар до требуемой зоны подключения, не заменяем ее длинным расплетенным пучком ради удобства.
Обнаруженный залом или повреждение оболочки внутри трассы не лечим перестановкой контактов. Проверяем доступный участок и возможность заменить линию. Если кабель исправен, а связь нестабильна, отдельно рассматриваем порт, питание PoE и настройки сети. Результаты кабельного теста не являются обещанием скорости приложения или доступа в интернет.
Какой отчет передаем
После исправления повторяем тест с прежними настройками и сохраняем результат с обозначениями обоих концов. Для приемки важны наличие Remote ID, соответствие карты заданной схеме и прохождение выбранного предела. При необходимости проверяем отдельно каждый коммутационный шнур, чтобы не оставить неисправность вне измеренного участка.
Общие требования к СКС сверяем с действующим ГОСТ Р 53246-2025, методы испытаний - с ГОСТ Р 53245-2008. LinkIQ выполняет квалификацию линии под приложения Ethernet. Если договор требует сертификационного отчета категории кабельной системы, применяем соответствующий полевой сертификационный тестер и методику: один результат LinkIQ такую приемку не подменяет.
Частые вопросы
Для гигабитной линии нужны все пары?
Проверка 1000BASE-T в руководстве прибора предусматривает четыре пары. Прохождение менее требовательного режима не подтверждает этот результат.
Нет Remote ID - кабель точно оборван?
Причиной может быть отсутствие удаленного модуля или замыкание. Сначала проверяем схему подключения и показанный тип ошибки.
Сохраняется название розетки?
В отчет записываем согласованную маркировку концов. Без нее даже корректное измерение трудно связать с конкретным рабочим местом.
