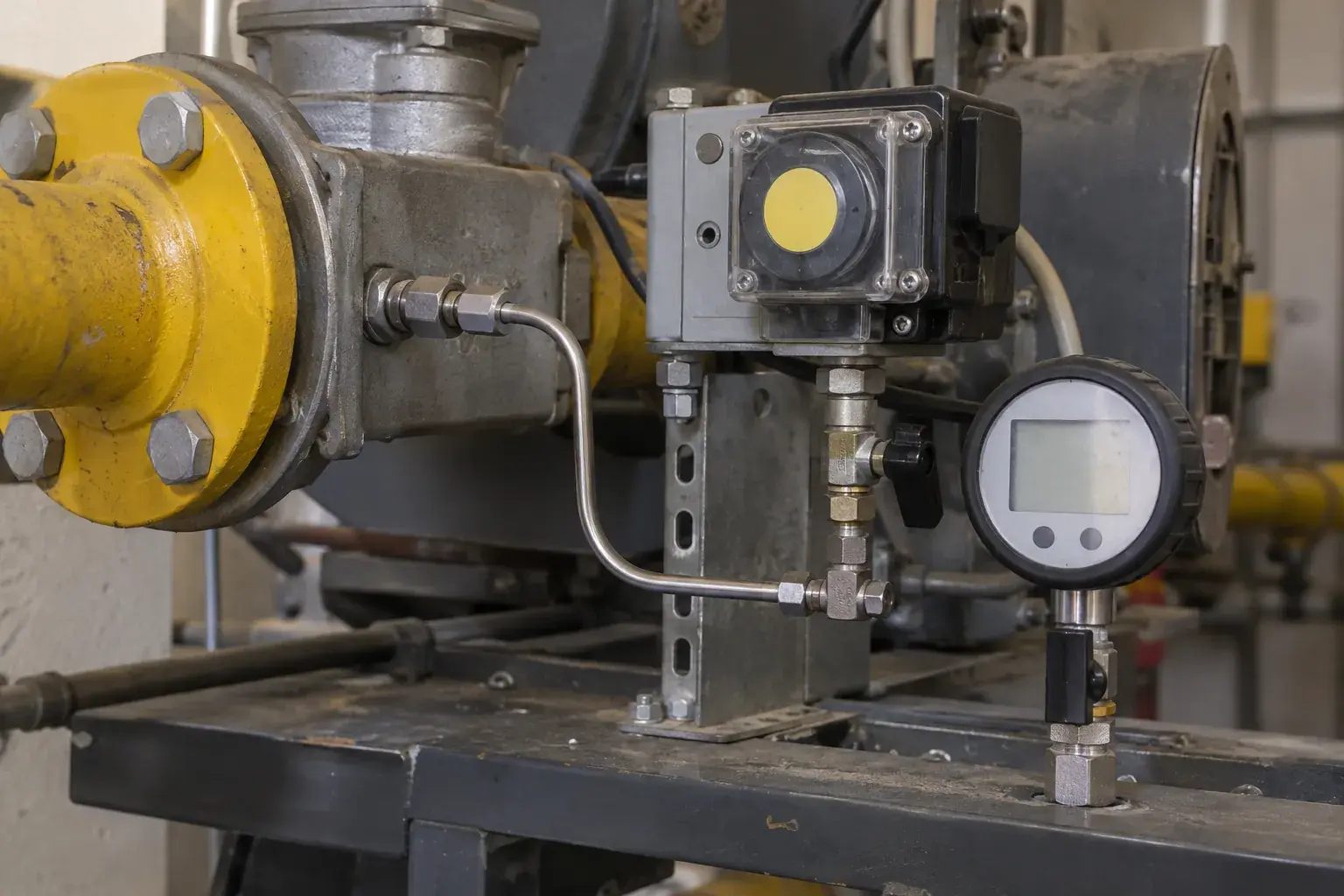

Проверка импульсной трубки газового реле теплогенератора в Анапе
Почему реле давления блокирует горелку при нормальном давлении на вводе?
Горелка теплогенератора уходит в блокировку, хотя контроль на вводе не показывает падения давления. Это еще не доказательство неисправности прессостата: узкая линия отбора может быть забита или неплотна, а давление у самого реле тогда не отражает состояние основного трубопровода. На сушильной площадке Анапы проверку планируют в согласованное окно остановки оборудования.
Разделяем две точки давления
Допущенный специалист фиксирует код блокировки и сверяет схему газовой рампы. Сервисным манометром в разрешенных контрольных точках сравнивает давление перед рампой и на входе реле в одинаковом режиме. Для прибора выбирает диапазон и способ подключения, предусмотренные проектом и инструкцией изготовителя.
Если основное давление действительно падает под нагрузкой, импульсную трубку не объявляют причиной: проверяют фильтр, регулятор и расчетную нагрузку. Если на рампе давление устойчиво, а сигнал у реле нестабилен, переходят к линии отбора и контактам.
Осматриваем импульсную линию
После штатной остановки и изоляции газа проверяем герметичность соединений, пережимы и загрязнение короткой трубки по сервисному порядку. Не продуваем газовую линию в помещение и не обходим защитный контакт перемычкой. Поврежденную трубку заменяем совместимым материалом и креплением. По инструкции DUNGS отдельно исключаем попадание конденсата в реле: при холоде он может замерзнуть и нарушить работу.
Дополнительная работа - очистка входного штуцера отбора, если именно он ограничил передачу давления. До сборки сверяем направление и положение реле по паспорту DUNGS GW-A5; произвольное изменение уставки ради исчезновения ошибки недопустимо.
Где проходит нормативная граница
СП 62.13330.2011 нужен для понимания проектной системы газопотребления. Он не дает универсальную уставку конкретного прессостата. Ее берут из проекта, режима горелки и диапазона самого устройства. Если замена трубки меняет конфигурацию рампы, проектное решение проверяют отдельно.
Электрическую цепь реле проверяют только при безопасной остановке. Мультиметр помогает отличить неисправный контакт от ложного давления, но сам по себе не подтверждает герметичность газового соединения.
Почему важен момент срабатывания
Значения на неподвижной установке и в секунду розжига описывают разные режимы. Если проблема возникает при пуске второй горелки, журнал контроллера сопоставляют с показанием манометра в этот же момент. Нельзя ставить прибор так, чтобы он нарушал герметичность импульсной линии или мешал штатной работе защиты.
Результат фиксируют с номером контрольной точки и состоянием горелок. При расхождении проверяют не только реле, но и пропускную способность фильтра и регулятора. Это позволяет отделить локальный засор штуцера от общей нехватки подачи газа.
Приемка защиты
После восстановления собираем и испытываем соединения разрешенным методом, затем проверяем последовательность штатного пуска и срабатывание защиты по регламенту горелки. Записываем давление в контрольных точках, исходный симптом, найденное повреждение и результат герметичности.
Если нестабильность появляется только при включении соседней горелки, измеряем рампу под суммарной нагрузкой. Такой результат может указать на внешнюю проблему подачи; подгонка уставки реле ее не устранит.
