Проверка датчика перепада давления вентиляции общественного центра в Краснодаре
Почему установка сообщает о забитом фильтре сразу после его замены?
После замены кассеты авария загрязнения иногда остается на экране автоматики. У такого сигнала три разные причины: фильтр действительно создает большой перепад, импульсные трубки передают неверное давление или контроллер неправильно читает датчик. В общественном центре сначала фиксируем режим установки и сравниваем независимое измерение с сигналом шкафа, а не меняем датчик наугад.
Снимаем показания в одном режиме

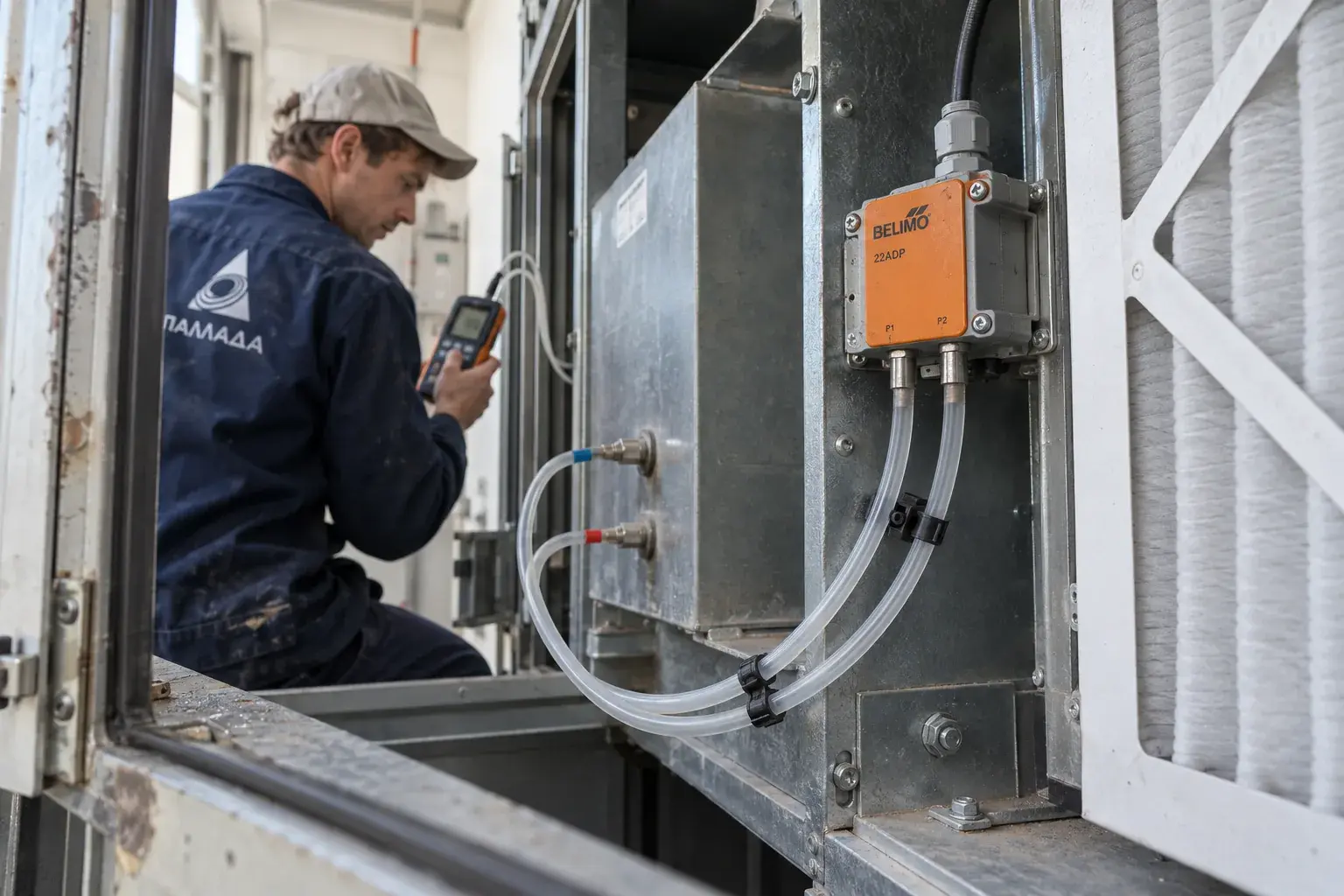

Записываем частоту вентилятора, положение заслонок и модель новой кассеты. Переносной дифференциальный манометр подключаем к контрольным точкам до и после фильтра; показание снимаем после стабилизации потока. Одновременно читаем значение в контроллере, чтобы сравнивать две величины при одинаковой скорости воздуха.
У фильтра есть паспортная характеристика сопротивления при заданном расходе, а у проекта - рабочий расход установки. СП 60.13330.2020 помогает проверить проектную схему вентиляции, но не дает универсального порога тревоги для любой кассеты. Порог сверяем с проектом и паспортом фильтра.
Проверяем давление без разборки датчика
Если переносной прибор показывает небольшой перепад, а экран - высокий, останавливаем установку по регламенту и осматриваем два штуцера. Трубка может быть пережата дверцей, отсоединена или перепутана местами. Отмечаем исходное подключение, затем восстанавливаем его по схеме шкафа и инструкции датчика.
Для Belimo 22ADP-186A производитель указывает измерение перепада воздуха, диапазон до 7000 Па и Auto-Zero. Конкретный выход 0-10 В либо 4-20 мА выбирают по фактической модификации и входу контроллера. Проверяем мультиметром питание и сигнал, не подставляя значения чужой модели.
Ищем причину реального сопротивления
Когда оба прибора показывают повышенный перепад, проверяем ориентацию кассеты, ее типоразмер, уплотнение и свободное сечение. Новый фильтр иногда оказывается более плотным классом, чем предусмотрено проектом, либо упирается в рамку и частично перекрывает поток. Решение о замене принимаем после сверки маркировки и расхода.
Дополнительная работа - очистка от пыли штуцеров отбора давления. Это не мойка всего воздуховода: снимаем загрязнение локально и проверяем, что трубки не пропускают воздух. Если причина в неверной кассете, согласуем совместимую замену вместо увеличения уставки тревоги.
Подтверждаем устранение тревоги
После сборки повторяем независимое измерение и показание контроллера в том же режиме. Тревога должна сниматься штатно, а сигнал датчика меняться при контролируемом изменении потока. В акт вносим показания обоих приборов, модель кассеты, подключение штуцеров и уставку, если ее изменяли по проекту.
Расчетный пример, не замер центра: при 180 Па до фильтра и 90 Па после него перепад составляет 90 Па. Это только объяснение разности давлений; допустимость 90 Па определяется паспортом установленного фильтра и проектом, а не самим примером.
Когда требуется следующий выезд
Если показания снова расходятся после работы нескольких часов, проверяем стабильность питания датчика и целостность кабеля под нагрузкой. При подтвержденной неисправности ставим совместимый прибор с тем же диапазоном и типом сигнала, затем проверяем калибровку канала.
Эксплуатации оставляем две контрольные цифры: перепад чистого фильтра при рабочем расходе и порог тревоги. Так следующая замена кассеты начинается с сравнения, а не с предположения, что сигнал неисправен.
Частые вопросы
Можно ли просто поднять порог тревоги?
Только после проверки проекта, паспорта кассеты и фактического расхода.
Чем трубка отличается от электрического сигнала?
Она передает давление к датчику; контроллер получает уже электрический выход.
Почему нужен одинаковый режим вентилятора?
При другой скорости воздуха перепад на той же кассете меняется.
