Проверка байпаса рекуператора танцевальной школы в Сочи
Почему приточная установка обходит теплообменник даже в прохладную погоду?
В зале стало прохладнее при прежней уставке температуры, но сама установка не показывает аварии. Прежде чем считать рекуператор загрязненным, проверяем, не идет ли наружный воздух мимо него через байпас. Такая неисправность видна по сочетанию положения заслонки, команды автоматики и температур, а не по одному ощущению у решетки. В танцевальной школе Сочи такой разбор особенно важен при переменном заполнении зала.
Сначала записываем режим
На работающей установке фиксируем наружную, вытяжную и приточную температуры контактными датчиками в предусмотренных точках. Смотрим уставку, команду байпаса, частоту вентилятора и перепад на фильтре. Датчик, прижатый к неутепленному корпусу, не заменяет измерение в воздушном потоке.
Сравниваем фактическое положение лопатки с индикацией контроллера. Если сигнал «закрыто» есть, а тяга не доводит заслонку, причину ищем в креплении или приводе. Если заслонка закрыта, но температура не восстанавливается, отдельно проверяем фильтр, обмерзание и баланс вытяжки.
Разделяем привод и механику

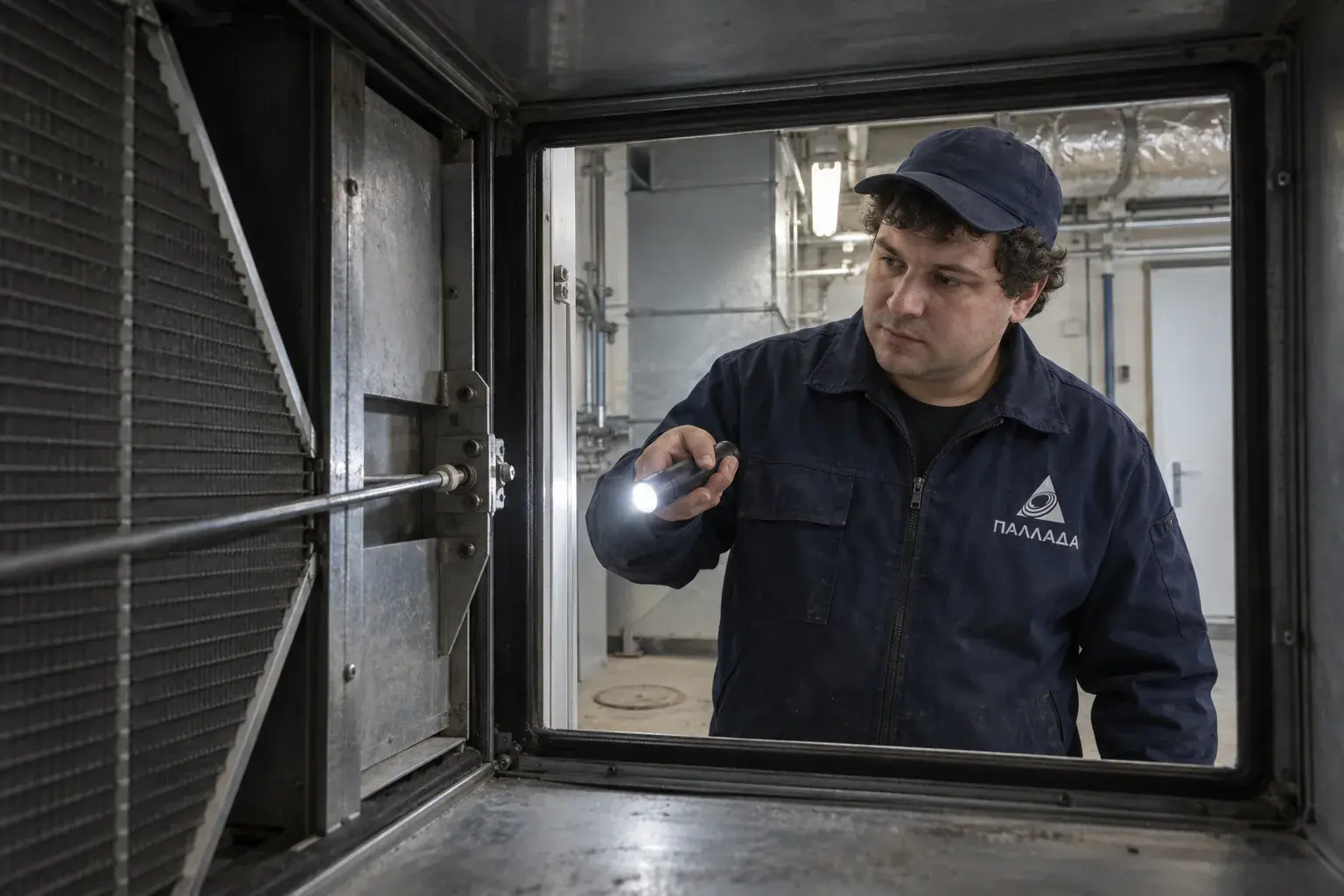

Останавливаем и обесточиваем установку по сервисному порядку. Через штатную дверцу проверяем свободный ход байпаса, шарниры и уплотнение кромки; рукой не лезем к крыльчатке. После этого по паспорту конкретного привода измеряем питание и управляющий сигнал мультиметром.
Подклинивший шарнир очищаем и восстанавливаем по конструкции; сорванную тягу закрепляем совместимой деталью. Привод заменяем только если исправны питание, команда и механический ход. Дополнительная работа может потребоваться на поврежденном уплотнителе заслонки: новый привод не устранит подсос вокруг створки.
Почему не меняем теплообменник сразу
Пластинчатая секция сама по себе не открывает обходной канал. Если после ремонта байпаса температурная эффективность остается низкой, осматриваем теплообменник и его дренаж по паспорту фактически установленной секции. При загрязнении секцию чистят предусмотренным способом, сохраняя тонкие пластины.
СП 60.13330.2020 используем как проектную рамку для вентиляции и требуемого воздухообмена. Сервисный доступ и конкретную последовательность разборки берем из инструкции установки. Расчетный расход нельзя выводить из температуры без измерения воздуха.
Как сравнить эффективность без ложного вывода
Показательный расчет, не измерение школы: если наружный воздух имеет +8 °C, вытяжной +22 °C, а приток после секции +16 °C, температурное приближение составляет (16 - 8)/(22 - 8) ≈ 0,57. Оно полезно для сравнения до и после ремонта при одинаковых расходах, но не является паспортным КПД установки.
Если приточный и вытяжной расход сильно разошлись, полученная доля изменится даже при исправном байпасе. Поэтому контрольный акт включает скорости вентиляторов, состояние фильтров и точки установки датчиков. Одного красивого числа без этих условий недостаточно.
Контроль после сборки
Возвращаем штатные ограждения, запускаем установку и даем командам на открытие и закрытие байпаса пройти полный цикл. Повторяем измерения при сравнимом режиме, фиксируем ход заслонки и температурный отклик. Отдельно проверяем, не вырос шум из-за неплотной сервисной дверцы.
Эксплуатации передаем запись исходной команды, найденного дефекта, положения заслонки и результатов повторного теста. Если температура гуляет только в часы занятий, следующим шагом проверяем фактический расход и график работы установки, а не усиливаем уставку вслепую.
Частые вопросы
Достаточно ли посмотреть на экран контроллера?
Нет, положение тяги и лопатки проверяют на самом узле.
Можно ли остановить вентилятор для проверки?
Да, доступ внутрь открывают только после безопасной остановки и блокировки пуска.
Когда чистят теплообменник?
Когда измерения и осмотр показывают его загрязнение или нарушение прохода воздуха.
