Промывка пластинчатого теплообменника музыкальной школы в Анапе
Почему вторичный контур отопления не нагревается при горячей подаче?
Горячая первичная подача сама по себе не доказывает исправность теплообменника. Если вторичный контур музыкальной школы холоднее расчета, причиной бывает недостаточный расход через насос, закрытый клапан или отложения в каналах пластин. Мы сравниваем режимы с двух сторон, а затем решаем, нужна ли промывка.
Снимаем тепловую картину в одном режиме
На действующем ИТП записываем температуры подачи и обратки обоих контуров контактными датчиками, давления и положения регулирующих клапанов. Проверяем сетчатые фильтры и работу циркуляционных насосов. Если расход падает из-за фильтра, промывка пластинчатого аппарата не будет первым действием.
Перепад давления через аппарат сравниваем с паспортной характеристикой при известном расходе; просто высокая цифра без расхода неоднозначна. Дополнительная работа - восстановить термогильзу или датчик, если неверный сигнал заставлял автоматику прикрывать клапан.
Падение теплоотдачи оцениваем по серии измерений, а не по одному термометру на окрашенной трубе: поверхность и проточная вода могут иметь разную температуру. Используем штатные гильзы или подготовленные контактные площадки с одинаковой теплоизоляцией. Перепад давления снимаем до и после пакета на одних и тех же штуцерах. Тогда повтор после очистки будет сопоставимым.
Выбираем доступ к загрязнению

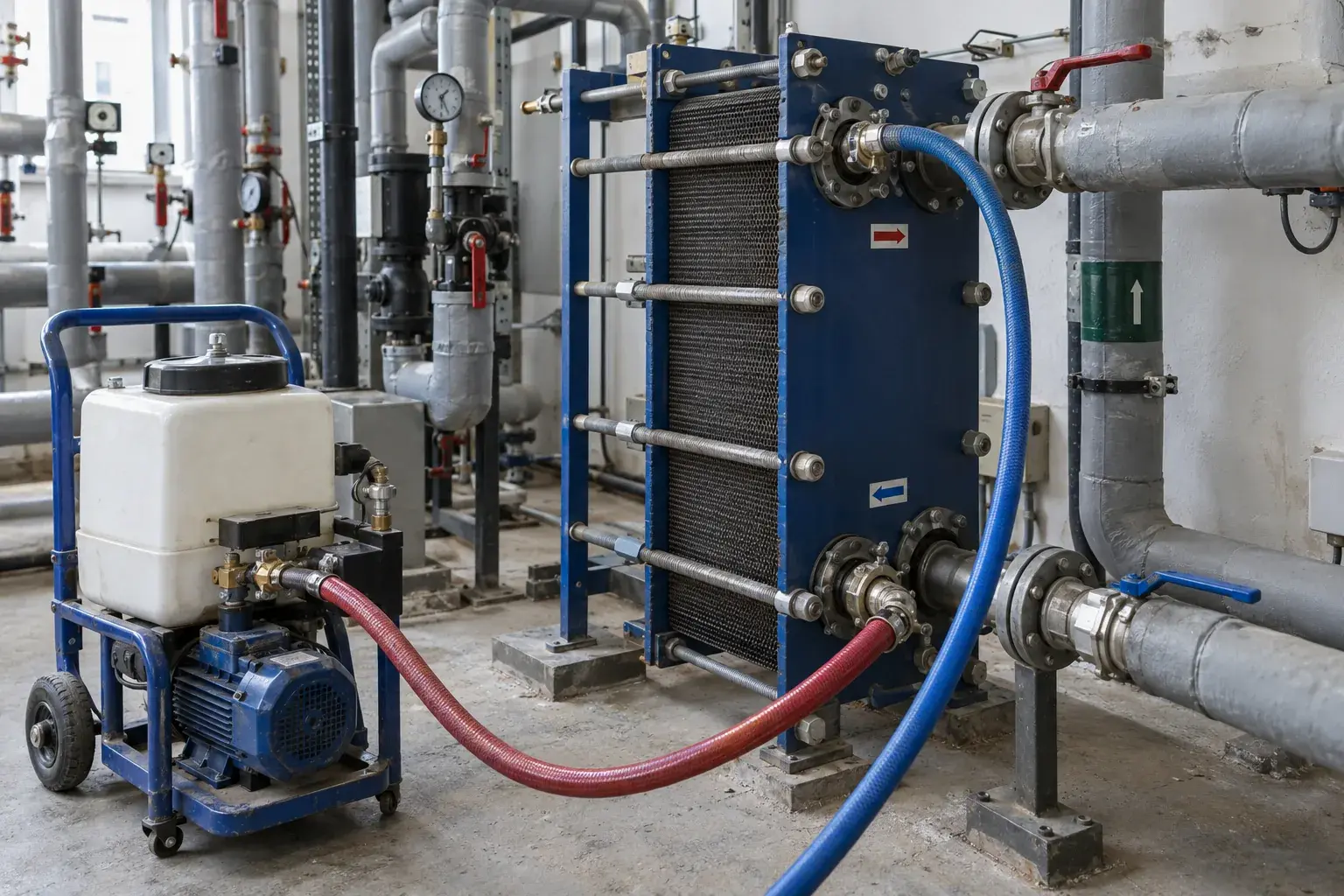

Если паспорта и состояние прокладок допускают циркуляционную очистку, изолируем теплообменник, сбрасываем давление и подключаем сервисную установку. Руководство Alfa Laval по CIP предусматривает подбор реагента под материал пластин и прокладок, контроль концентрации, температуры, направления потока и последующую промывку водой.
При подозрении на повреждение пластины или утечку между контурами химическая промывка не заменяет разборку и дефектацию. Тогда маркируем пакет, измеряем сжатие рамы по паспорту и отдельно согласуем замену прокладок или пластины. Не применяем соляную кислоту к нержавеющим пластинам.
Контролируем результат после промывки
Возвращаем рабочую схему, удаляем воздух из предусмотренных точек и повторяем замеры при сопоставимом расходе и положении клапанов. Сравниваем температурный напор, перепад давления и отсутствие смешения сред. Цель - восстановить проектный режим, а не добиться произвольной температуры на одной трубе.
СП 60.13330.2020 задает проектную рамку отопления, СП 73.13330.2016 - монтажную и испытательную. Конкретные допустимые давление, температура и межсервисный интервал принадлежат паспорту теплообменника и регламенту ИТП. Отработанный раствор собираем по принятой на объекте процедуре.
Передаем данные, с которыми можно сравнивать
В ведомость заносим показатели до и после, состав и время обработки, состояние фильтров и прокладок. Это позволяет следующей смене увидеть скорость повторного загрязнения, а не делать промывку по календарю без признаков.
Если результат слабый при чистых пластинах, возвращаемся к гидравлике и настройкам клапана: дополнительная разборка не решит неверное управление.
При CIP циркуляционный насос и шланги образуют временный контур, который не должен соединить первичную и вторичную воду. После реагента проводим промывку до критериев инструкции и проверяем, что слив соответствует правилам объекта. Если обнаружена утечка между контурами, останавливаем работу аппарата и решаем вопрос замены поврежденной пластины, а не наращиваем концентрацию раствора.
Частые вопросы
Можно промыть, не вскрывая пакет?
Да, если конструкция, прокладки и характер загрязнения допускают CIP по руководству изготовителя.
Почему горячая подача не греет контур?
Нужно проверить оба расхода, фильтры, клапан и загрязнение пластин.
Чем проверить успех?
Сопоставить давления и температуры до и после при одинаковом рабочем режиме.
