Труба, выходящая из монолитной плиты, требует отдельного решения еще до подачи бетона. Обмазать готовый стык сверху недостаточно, если вода находит путь вдоль наружной стенки трубы. На примере нового санитарного блока в Сочи рассматриваем закладной водопреграждающий воротник: его положение, расстояния до арматуры и проверку перед бетонированием.
Воротник не заменяет опору трубы
По рабочему узлу определяем отметку плиты, толщину конструкции и положение канализационного выпуска. Рулеткой и нивелиром переносим размеры на опалубку. Проверяем также направление нижнего отвода: после заливки поворот трубы станет труднодоступным, поэтому согласовать трассу нужно заранее. Верхний раструб закрываем от попадания раствора, не перекрывая возможность контроля положения.

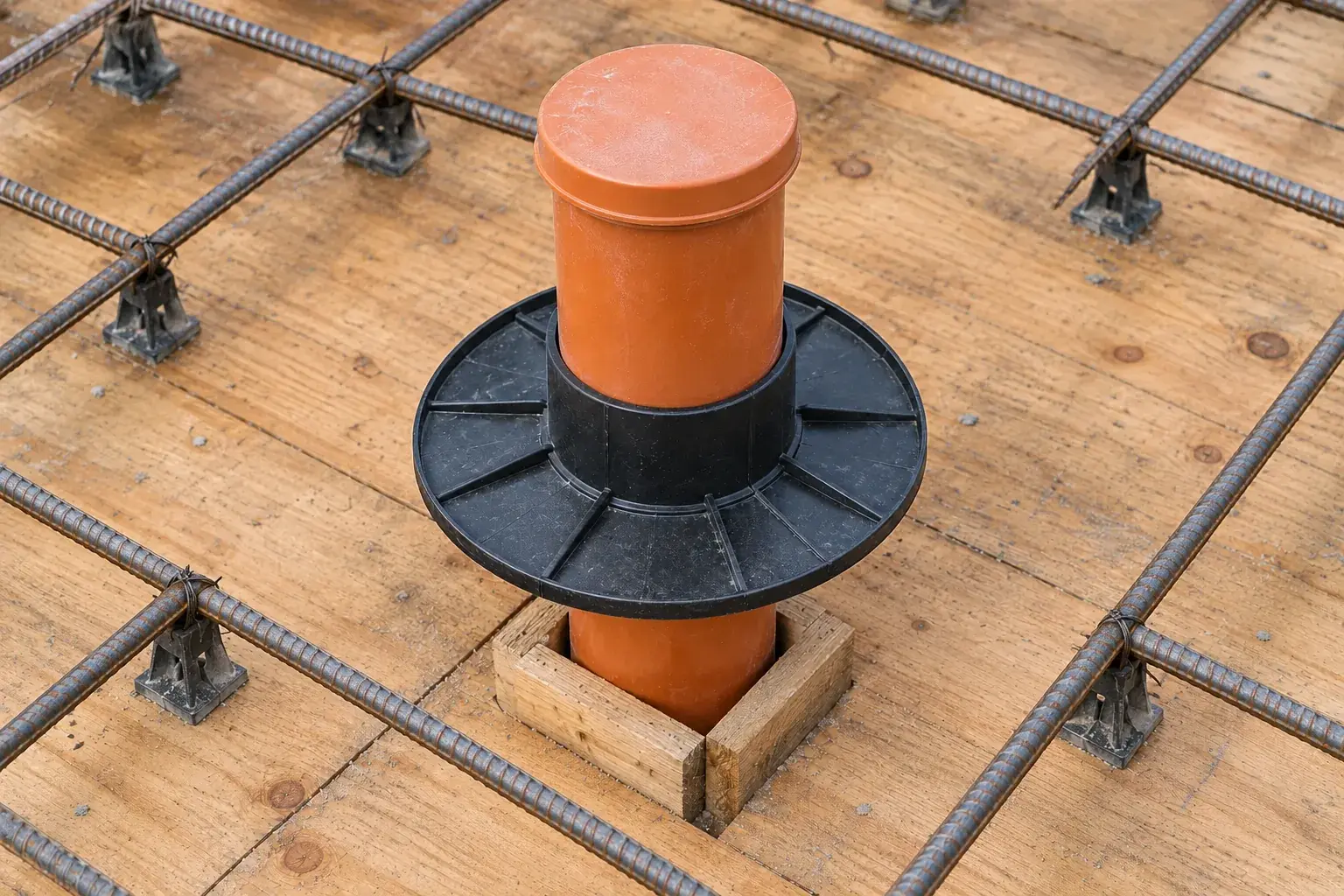

В качестве конкретного решения рассматриваем Hauff KG-FIX для гладкой прочной пластиковой трубы соответствующего наружного диаметра. В инструкции предусмотрены исполнения для 110, 125 и 160 мм. Сходство по внешнему виду не делает воротник подходящим к любой гофрированной или поврежденной трубе. Проверяем обозначение, поверхность контакта и комплектность до монтажа.
Собираем узел без случайной смазки
Трубу обрезаем по разметке инструментом с ровным резом. Фаску выполняем по требованиям изготовителя самой трубы, убираем заусенцы и загрязнения. Воротник надеваем способом из инструкции KG-FIX: для облегчения посадки применяется вода, а не монтажная смазка. Элемент доводим до предусмотренного упора, проверяем равномерность прилегания.
Затем закрепляем трассу отдельными опорами. Сам KG-FIX не является неподвижной опорой и не предназначен для восприятия механических усилий. Если труба шатается в опалубке, дополнительное обжатие воротника эту проблему не решит. Меняем крепление, проверяем отметку повторно и только после этого предъявляем закладной узел к осмотру.
Оставляем бетону место вокруг уплотнения
В руководстве KG-FIX для рассматриваемого узла указан зазор до арматуры не менее 5 см по окружности, до кромок конструкции и других закладных не менее 15 см, до строительного шва не менее 30 см. Это требования выбранного изделия с оговорками изготовителя для отдельных систем, а не универсальные расстояния для всех проходок. Если проектная сетка им мешает, самостоятельно арматуру не режем и не сдвигаем.
Выполнение монолитной конструкции и ее приемку сверяем с СП 70.13330.2012. Перед скрытием проверяем узел вместе с армированием и фиксируем его положение. При укладке смеси обеспечиваем предусмотренное проектом уплотнение вокруг воротника, не оставляя полостей. Давление вибратора на трубу недопустимо: перемещение закладной детали меняет и отметку выпуска, и условия герметизации.
Приемка до и после заливки
До бетонирования сохраняем фото положения воротника и результаты размерной проверки. После снятия опалубки осматриваем доступную поверхность бетона и выход трубы: раковина рядом с проходкой требует оценки глубины, а не косметической затирки. Способ проверки водонепроницаемости выбираем по проекту конструкции. Проверка свободного прохождения воды по канализации не подтверждает герметичность контакта с бетоном.
Частые вопросы
Можно ли поставить воротник после заливки?
Рассматриваемый закладной элемент должен работать внутри бетона. Ремонт готового прохода требует другого, отдельно подобранного узла.
Нужен ли хомут для затяжки KG-FIX?
Конструкция этого изделия предусматривает посадку без дополнительной стяжной ленты. Самовольное обжатие не заменяет правильный подбор диаметра.
Что делать при царапине на трубе?
Повреждение в зоне контакта проверяем до сборки. Изделие нельзя принимать только потому, что оно еще надевается на трубу.
