Почему в репетиционном зале Сочи дует от одного потолочного диффузора
Почему из потолочного диффузора дует в рабочую зону?
В большом зале жалоба на сквозняк часто звучит странно: общая подача воздуха по проекту нормальная, а у одной отметки пола людям холодно. Для типового репетиционного зала в Сочи важно разделить два вопроса. Сколько воздуха проходит через ветку и куда именно его направляет потолочный воздухораспределитель? Уменьшить всю вентиляцию из-за одного места - значит решить дискомфорт ценой воздухообмена остальных зон.
Начинаем с карты ощущений, а не с поворота заслонки

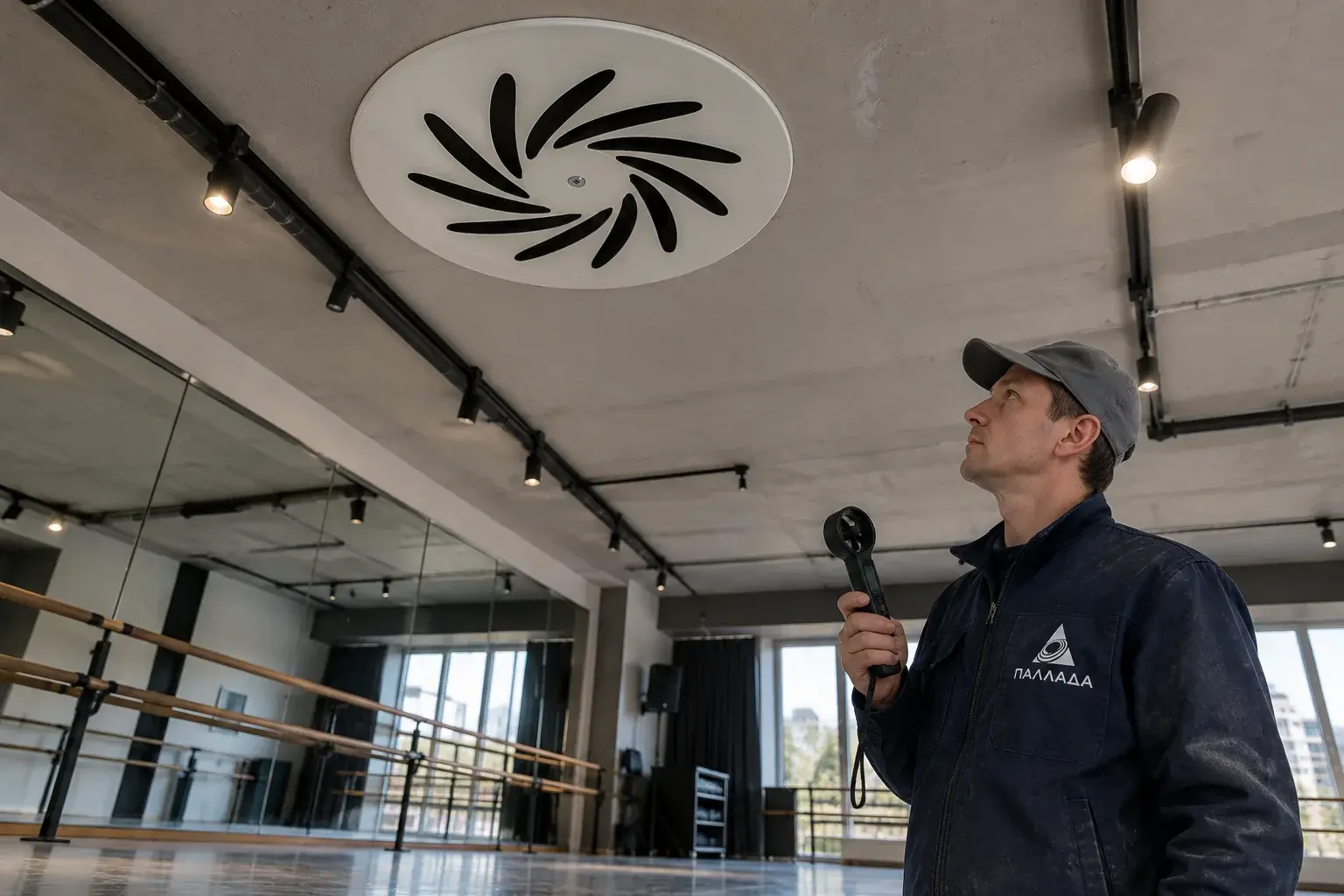

Отмечаем положение людей, высоту потолка и режим охладителя в момент жалобы. Уровень температуры и скорости воздуха в рабочей зоне снимаем термоанемометром в нескольких точках, с паузой на устойчивое показание. Отдельно измеряем температуру притока и расход в подводящем воздуховоде по проектной методике. Одна быстрая цифра под решеткой не описывает поток в зале: вихревая струя меняет направление и смешивается с комнатным воздухом.
Если общий расход в норме, сравниваем рисунок четырех соседних диффузоров. Направление лопаток, смещение лицевой панели и состояние камеры статического давления бывают разными даже на одной линии. При остановленной установке открываем доступ к выбранному узлу и проверяем, что гибкая подводка не пережата, а камера не подсасывает воздух через неплотный стык. Это дополнительная работа, которую не видно из зала.
Что разрешает конструкция VDW
У потолочного TROX VDW вручную регулируются направляющие лопатки; производитель описывает горизонтальное вихревое распределение и камеру для выравнивания потока. В документации VDW 2026 года есть варианты лицевой панели и исполнения камеры. Прежде чем переставлять лопатки, сверяем именно смонтированную модификацию и ее проектную схему. Нельзя переносить универсальный угол поворота на любой диффузор.
При сверке проектного воздухообмена опираемся на СП 60.13330.2020 в действующей редакции. В этой работе он нужен для проверки того, что локальная настройка не нарушит расчетный воздухообмен; конкретные положения лопаток и допустимый расход берутся из данных изготовителя и проекта.
Исправляем локальный путь струи
Когда причина в рисунке струи, устанавливаем лопатки по варианту, предусмотренному TROX для нужного распределения, затем балансируем расход ветки доступной заслонкой. Если обнаружена негерметичная камера, восстанавливаем ее штатное соединение и повторяем замер: подсос искажает картину даже при правильном положении лицевой панели. Поврежденный выравнивающий элемент меняем на совместимый, а не закрываем часть решетки самодельной лентой.
Приемку проводим в том же режиме охлаждения и загрузки зала, в котором возникала жалоба. Сравниваем расход ветки с проектной точкой, скорость и температуру на отмеченных рабочих местах - с заданием на комфорт. Соседние зоны не должны потерять подачу. В журнале оставляем схему настройки и измеренные значения, чтобы следующая регулировка не начиналась с догадки.
Что записать для эксплуатации зала
После регулировки оставляем схему положения лопаток, фактический расход на ветке и точки контрольных измерений на высоте пребывания людей. Без этих данных при следующей жалобе трудно отличить смену режима вентиляции от смещения конкретного диффузора. Если зал используют по-разному, испытание повторяем при тех режимах установки, которые реально включают во время занятий.
Отдельно осматриваем крепление потолочной панели и доступ к камере над ней. Замятый гибкий участок или негерметичный хомут могут снова изменить струю, даже если видимая решетка осталась на месте. Результат принимаем после проверки воздуха в рабочей зоне и отсутствия подсоса через присоединение, а не только по внешнему виду потолка.
Частые вопросы
Достаточно просто повернуть решетку?
Нет. Сначала проверяют расход и конструкцию камеры, затем выбирают допустимое положение лопаток.
Почему термоанемометр ставят в рабочей зоне?
Жалоба относится к людям, а скорость непосредственно у выпускного отверстия описывает другую область струи.
Можно снизить расход всей установки?
Только после проверки проекта и влияния на остальные помещения; локальный дефект обычно устраняют на ветке.
