Настройка поплавкового выключателя дренажного насоса прачечной в Адлере
Почему дренажный насос прачечной включается слишком часто?
Короткие циклы дренажного насоса часто связаны с слишком малым расстоянием между уровнями пуска и остановки, но причина бывает и в обратном токе воды. В прачечной проверяем свободный ход поплавка, фактический приток и возврат из напорной линии. Настройку делаем по паспорту установленного насоса и объему приямка.
Считаем пуски и осматриваем приямок

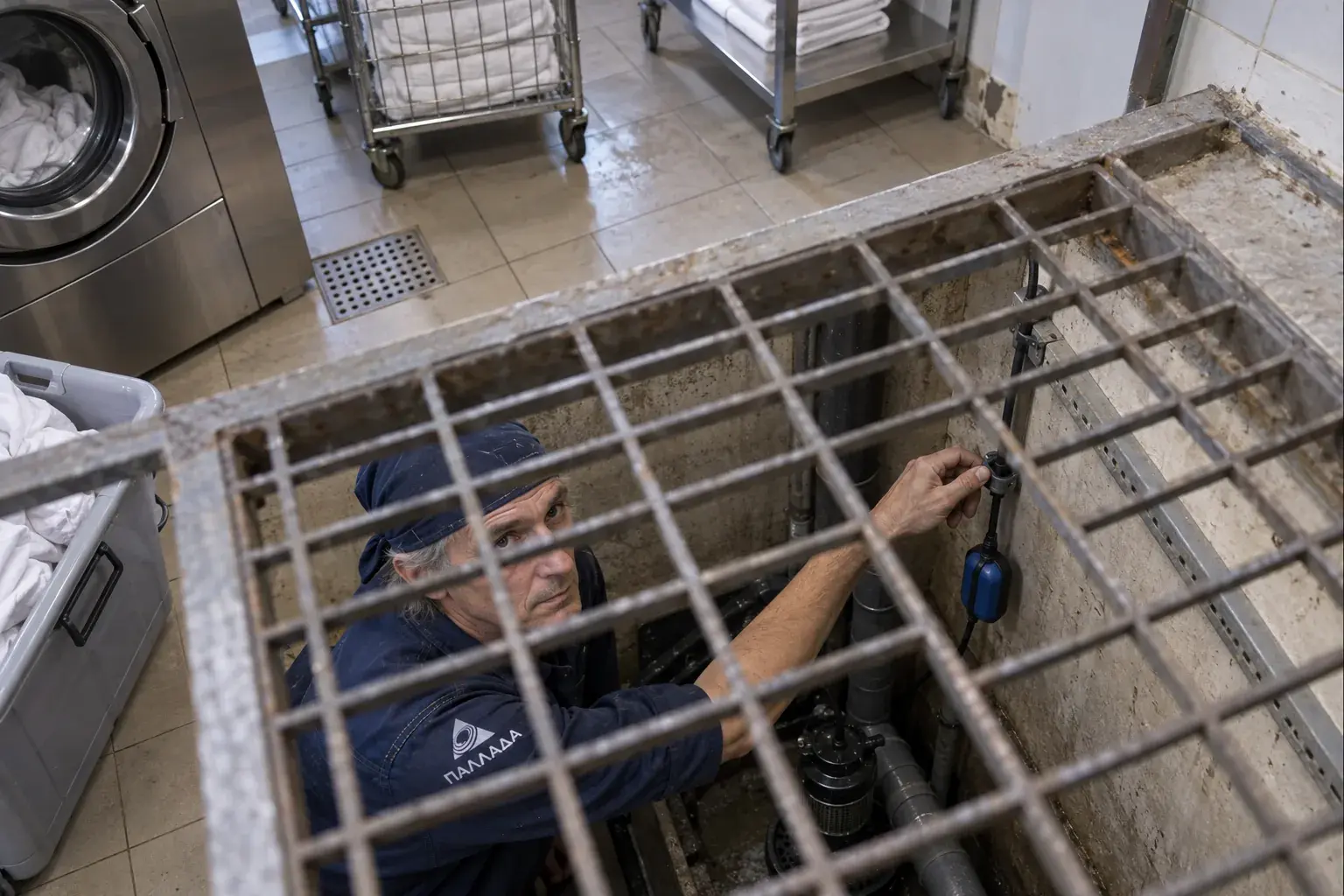

На действующей прачечной согласуем окно проверки без сброса воды в приямок. Отмечаем уровень включения и остановки, секундомером считаем время цикла и наблюдаем, не цепляет ли поплавок стенку или кабель другого оборудования. Насос отключаем перед ручным доступом к кабелю.
Проверяем решетку или входной фильтр насоса, ил на дне, запорную арматуру и обратный клапан. Если после остановки уровень быстро растет без нового притока, возможен обратный слив из напорной трубы. Тогда удлинять ход поплавка бессмысленно, сначала устраняем возврат воды.
Настраиваем свободную длину
Руководство Grundfos UNILIFT AP связывает свободную длину кабеля поплавка с уровнями срабатывания. Ослабляем фиксатор при отключенном питании, выставляем кабель так, чтобы поплавок не касался стенки и насоса во всем ходе, затем надежно закрепляем. Точные уровни зависят от модели, размеров приямка и проектной схемы.
Если нужный ход невозможен из-за тесного колодца, рассматриваем предусмотренный изготовителем другой тип датчика или изменение геометрии узла. Подвязывать поплавок к трубе случайной проволокой нельзя: он может застрять во включенном положении. Осмотр кабельной оболочки обязателен, особенно у фиксирующего зажима.
Проверяем обратный путь
Расчетный пример: площадь дна 0,8 м2 и разница уровней 0,15 м дают рабочий объем 0,12 м3, то есть 120 л. Это условная геометрия; фактический объем уменьшают насос и стенки. По нему вместе с притоком оцениваем допустимую частоту пусков конкретной модели.
Дополнительной работой бывает чистка входной решетки и ревизия обратного клапана на напорной линии. Засоренная решетка уменьшает подачу, а негерметичный клапан возвращает воду и создает повторный пуск. В смете эти операции выделяем, чтобы регулировка кабеля не скрывала отдельный ремонт арматуры.
Три рабочих цикла
После сборки запускаем несколько контролируемых циклов с безопасной подачей воды, отмечаем реальные уровни и время откачки. Проверяем, что насос не работает всухую и после остановки уровень не поднимается за счет обратного слива. Отдельно проверяем сигнал высокого уровня, если он предусмотрен проектом.
СП 30.13330.2020 дает рамку для внутреннего водоотведения, а инструкция Grundfos - диапазон и порядок настройки конкретного насоса. Эксплуатации передаем отметки уровней, состояние клапана и дату очистки. Если приток оказался выше расчетного, нужна проверка проекта, а не только перестановка поплавка.
Частые вопросы
Можно ли просто укоротить кабель?
Только в пределах инструкции и при свободном ходе: чрезмерное укорочение делает цикл слишком частым.
Почему уровень растет после остановки?
Проверяют новый приток и герметичность обратного клапана напорной линии.
Нужен ли резервный насос?
Его необходимость определяется проектом и допустимым риском остановки прачечной.
