Почему УЗДП отключает линию витринного света в Краснодаре?
Витрины магазина географических карт работают вечером, и внезапное отключение линии трудно списать на обычную перегрузку: автомат с функцией обнаружения дуги мог увидеть поврежденный контакт. Для типового помещения в Краснодаре сначала выясняем, что именно сработало, а не меняем защиту на обычный автомат. Устройство Siemens SENTRON 5SV6 различает опасные дуговые события по сигналу тока и напряжения; неисправность может находиться в розетке, кабеле, светильнике или самом защитном аппарате.
Фиксируем событие до сброса

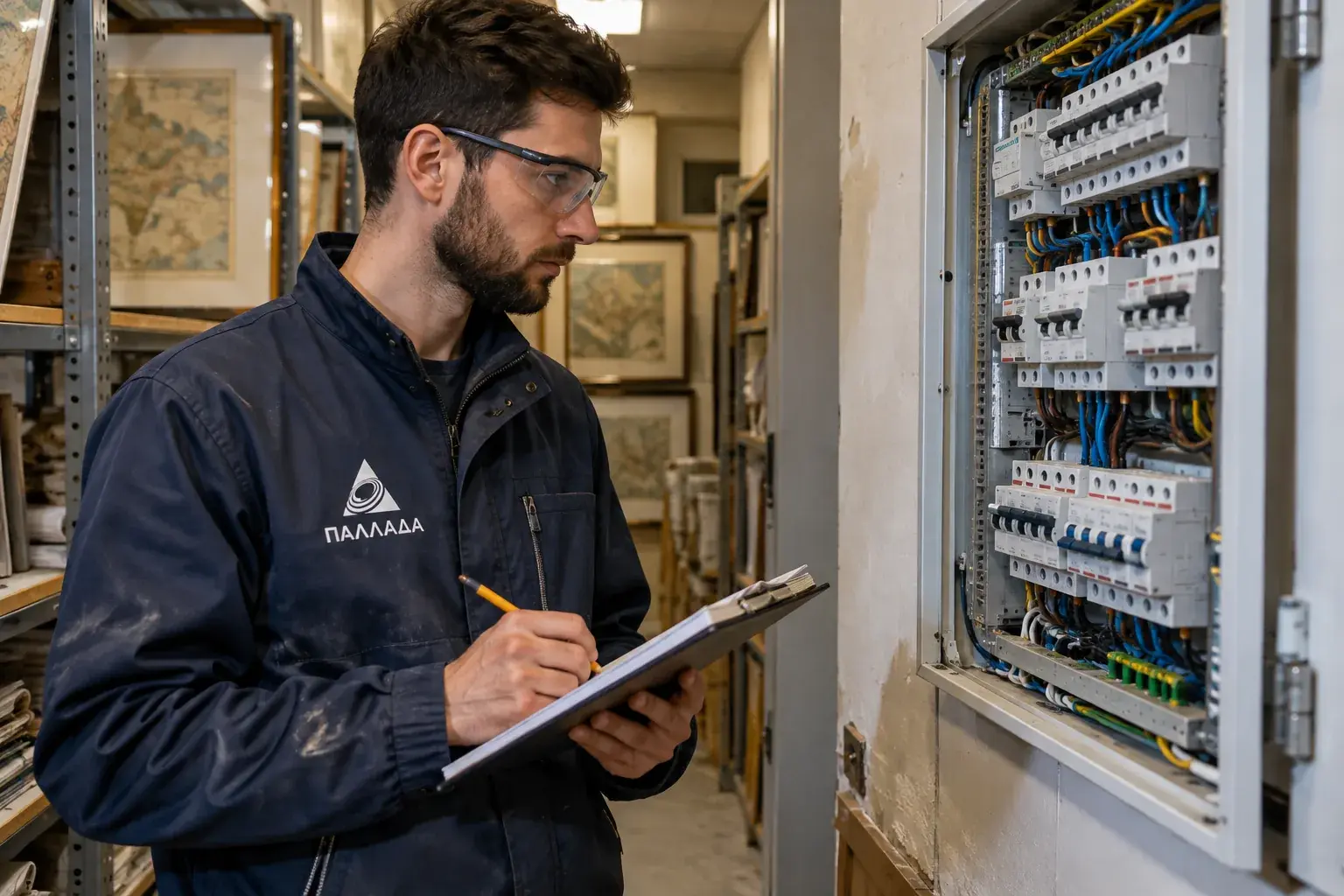

На месте записываем обозначение линии, модель УЗДП, положение рычага и доступную индикацию причины по инструкции именно установленной модификации. Сверяем схему щита и состав подключенных нагрузок. Нельзя многократно включать аппарат, чтобы «поймать» дефект: поврежденный контакт может нагреться при очередной попытке. При необходимости временно выводим витрину из эксплуатации, согласовав безопасное освещение.
Siemens описывает 5SV6 как защиту от последовательной и параллельной дуги. ГОСТ IEC 62606-2016 устанавливает требования к УЗДП бытового и аналогичного назначения; он не является инструкцией по диагностике конкретной розетки. Для проектной схемы общественного здания сверяем актуальный СП 256.1325800.2016. Индикацию и допустимую сборку конкретного аппарата проверяем по Siemens.
Разделяем проводку и приборы
Допущенный электрик отключает линию, блокирует повторное включение и проверяет отсутствие напряжения двухполюсным указателем. После этого осматриваем клеммы, розеточные блоки и кабель в доступных местах. На дополнительном этапе открываем именно соединение, которое питает передвижную витрину: постоянное сгибание шнура у ввода способно повредить жилу без заметного внешнего обрыва. Следы потемнения, рыхлый зажим или оплавленный пластик требуют замены соответствующей детали, а не зачистки до блеска.
Измерителем сопротивления изоляции проверяем отсоединенную проводку в допустимой для нее конфигурации; электронные блоки света предварительно отключаем, чтобы не повредить их испытательным напряжением. Нагрузки подключаем по одной в штатном режиме и сопоставляем повторяемость события. Для подозрительной вилки и гибкого шнура осмотр важнее попытки измерить «дугу» простым мультиметром - она может возникать только при движении контакта.
Ремонт без обхода защиты
Дефектный розеточный блок или кабель заменяем на изделие нужного сечения, тока и способа прокладки. Соединения затягиваем моментом из паспорта клеммы; поврежденный гибкий провод заменяем целиком, не прячем скрутку под витриной. Если обследование не нашло дефекта линии, а УЗДП отключается на одной исправной нагрузке, проверяем совместимость и рекомендации производителя оборудования, затем сам аппарат по диагностике Siemens. Убирать УЗДП из схемы ради тишины без проекта нельзя.
Условный пример для протокола: если витрина потребляет 0,6 кВт при 230 В, рабочий ток порядка 600 / 230 = 2,6 А. Это не доказывает исправность контакта и не исключает дугу: аварийный процесс определяется не средним током нагрузки.
Что принимаем после восстановления
Проверяем целостность защитного проводника, сопротивление изоляции линии в допустимой конфигурации, работу аппарата штатной кнопкой тестирования и устойчивость нагрузки при обычных переключениях. Фиксируем замененный участок и условия срабатывания до ремонта. Нужный результат - исправная линия со штатной защитой и без повторного отключения в наблюдаемом рабочем цикле, а не просто вновь поднятый рычаг.
Частые вопросы
УЗДП заменяет УЗО?
Нет, функции различаются; сочетание определяет проектная схема.
Можно проверить дугу бытовым мультиметром?
Обычно нет. Ищем дефект соединения, проводки и нагрузки безопасными методами.
Почему нельзя поставить автомат большего номинала?
Он не устраняет последовательный дуговой контакт и может ухудшить защиту кабеля.
