Погодозависимая автоматика отопления гостиницы в Анапе
Как настроить погодозависимое управление отоплением гостиницы, чтобы контуры не перегревались днем и сохраняли расчетную температуру при похолодании?
Погодозависимую автоматику настраиваем не по ощущению в одном номере, а по температуре наружного воздуха, фактическим параметрам подачи и обратки и реакции самых удаленных контуров. До изменения кривой проверяем датчики, расход, трехходовой клапан и насос. Иначе контроллер будет компенсировать механическую неисправность завышенной температурой.
Проверяем гидравлику до настройки контроллера
В гостинице одновременно работают номера, холлы, служебные помещения и контуры с разным графиком. Если забит фильтр, закрыт балансировочный клапан или насос не развивает расход, повышение уставки даст горячую подачу и холодную обратку, но не восстановит циркуляцию. Поэтому снимаем давление до и после грязевика, положение арматуры и перепад на расчетных ветвях.

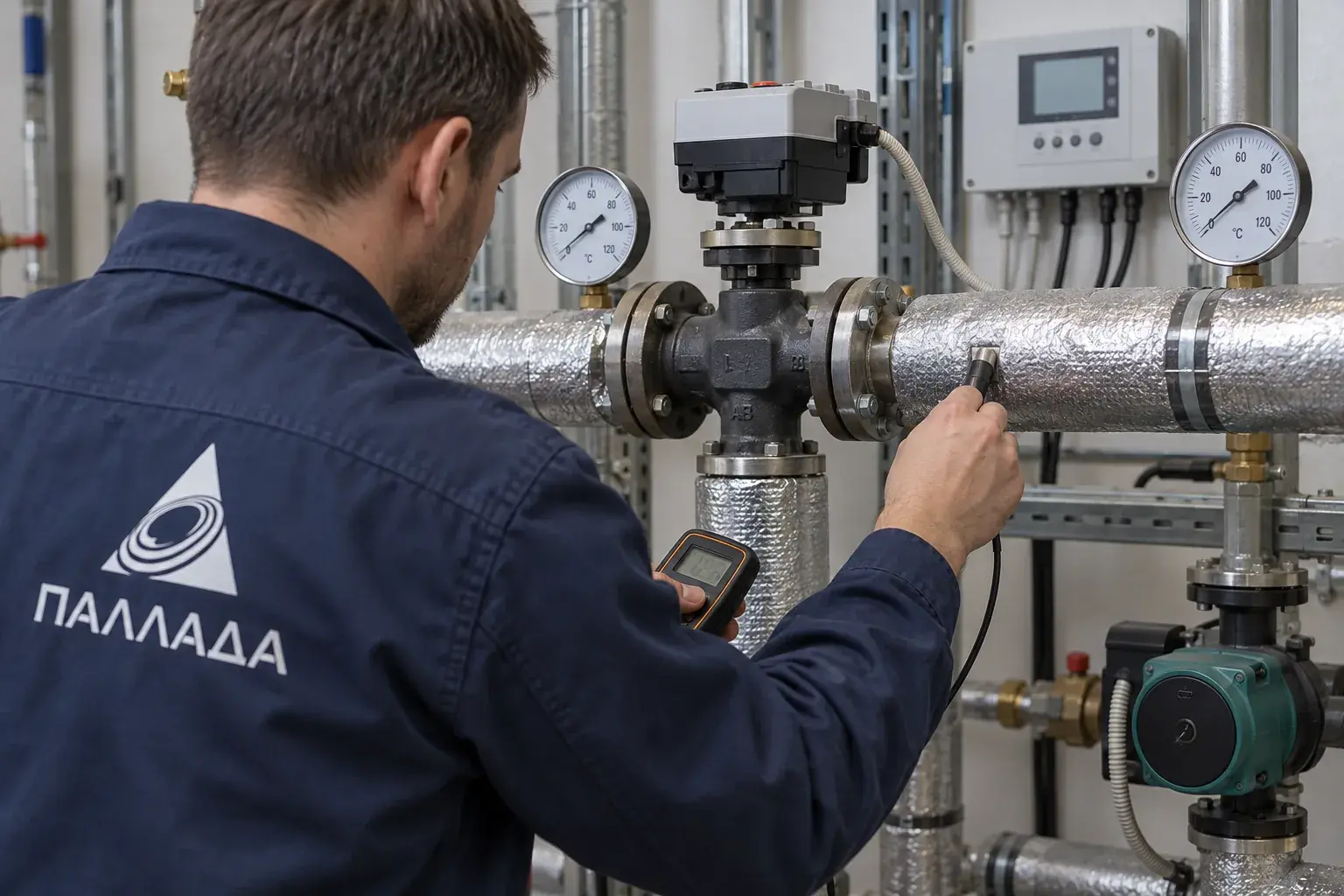

Осматриваем смесительный узел: направление трехходового клапана, ход сервопривода, обратные клапаны, байпас, крепление датчика подачи. Контактный термометр сверяем с показаниями контроллера, сопротивление датчика проверяем мультиметром по таблице производителя. Наружный датчик должен измерять воздух, а не прогреваться солнцем, вытяжкой или стеной котельной.
Что измеряем при рабочем запуске
На прямых участках фиксируем температуру подачи и обратки контактными датчиками, расход - штатным расходомером либо расчетом по характеристике измерительного клапана. Дифференциальный манометр показывает перепад на фильтре и регулирующей арматуре. Токовые клещи и данные частотного привода помогают проверить режим насоса.
Контроллер переводим в ручной режим только на время проверки направления и полного хода клапана. Затем возвращаем автоматический режим и записываем наружную температуру, расчетную подачу, фактическую подачу, положение клапана и отклонение в контрольных помещениях. Одна точка без времени и режима системы для настройки бесполезна.
| Параметр | Инструмент | Решение |
|---|---|---|
| Подача и обратка | Контактные термодатчики | Проверить температурный график |
| Перепад на фильтре | Дифференциальный манометр | Очистить фильтр при подтвержденном сопротивлении |
| Ход клапана | Ручная команда и наблюдение | Исправить привод или направление |
| Температура помещений | Регистратор | Уточнить наклон и смещение кривой |
Расчетный пример тепловой нагрузки контура
Для условного гостиничного контура расход теплоносителя составляет 4,2 м3/ч, температура подачи 65 C, обратки 50 C. При расчетной оценке водой передаваемая мощность равна 1,163 x 4,2 x 15 = 73,3 кВт. Это не паспортная мощность объекта, а способ связать расход и температурный перепад.
Если при той же подаче расход падает вдвое, контроллер не вернет расчетную мощность одним открытием клапана. Сначала восстанавливаем циркуляцию. Если расход есть, а помещения перегреваются при мягкой погоде, корректируем наклон кривой и минимальную температуру подачи, затем наблюдаем систему в нескольких наружных режимах.
Как исправляем узел и что делаем дополнительно
Неисправный привод меняем после проверки совместимости по питанию, управляющему сигналу, усилию и времени хода. Датчик подачи переносим на прямой участок с надежным контактом и теплоизоляцией сверху. Наружный датчик устанавливаем в месте, определенном проектом и инструкцией контроллера. После очистки фильтра заново проверяем перепад и баланс ветвей.
Дополнительно настраиваем расписание, ночное снижение, ограничение температуры, защиту насоса и аварийные сообщения. Параметры не прячем в меню без расшифровки: сохраняем резервную таблицу уставок, схему подключения, адреса датчиков и понятный порядок перехода в ручной режим при отказе.
- проверка и перенос датчиков
- очистка грязевика и контроль перепада
- замена сервопривода и проверка полного хода
- настройка расписания, аварий и защит
Почему решение сверяем с проектом и нормативами
СП 60.13330.2020 задает требования к системе отопления как к инженерной системе здания, а ГОСТ Р 59501-2021 - правила монтажа, испытаний и пусковой наладки. Конкретную кривую, пределы температуры и алгоритм защит берем из проекта и документации оборудования: универсальной настройки для любой гостиницы нет.
В итоговый протокол включаем исходные и конечные параметры, положение арматуры, версии уставок и замечания по гидравлике. Система считается настроенной, когда она устойчиво держит заданный режим без постоянного ручного вмешательства, а не когда на панели появился символ автоматической работы.
Частые вопросы
Можно ли настроить кривую за один выезд?
Базовую проверку и исходные уставки выполняем за один согласованный цикл, но точную коррекцию подтверждают наблюдением при разных наружных температурах и режимах загрузки гостиницы.
Почему номера перегреваются при исправном клапане?
Проверяем завышенную минимальную подачу, неверный наружный датчик, отсутствие регулирования на ветвях и внутренние теплопоступления. Причина может находиться вне сервопривода.
Нужно ли менять весь контроллер при ошибке датчика?
Сначала измеряем сопротивление датчика, проверяем кабель и вход контроллера. Замена всего прибора нужна только после локализации неисправности и проверки совместимости нового решения.
