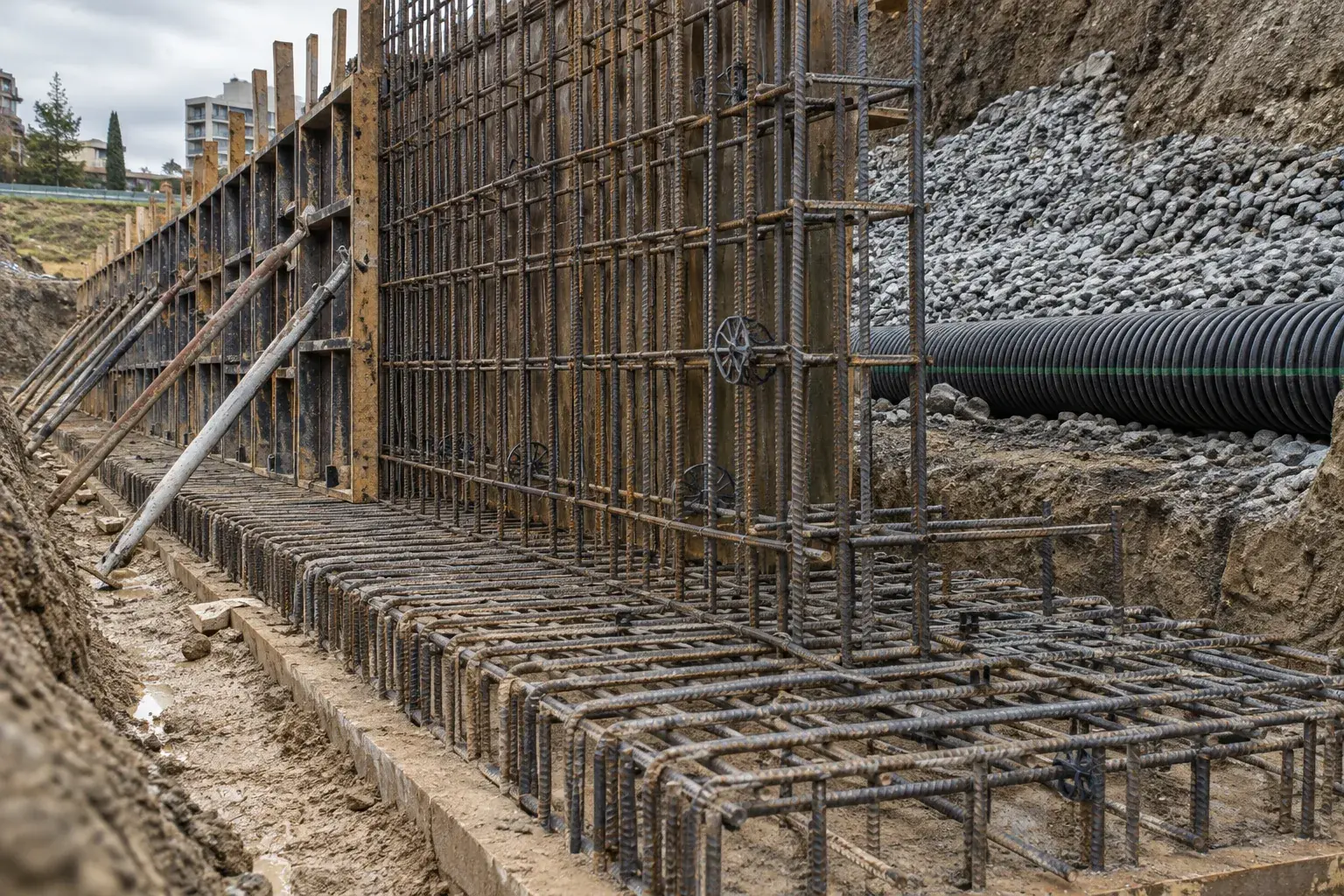

Бетонирование подпорной стены гостиницы в Адлере
Что проверить до бетонирования подпорной стены, чтобы не получить трещины и застой воды?
Подпорную стену нельзя начинать с опалубки. Сначала на месте сверяем отметки грунта и фундамента, проектный дренаж, выпуск воды и положение будущей засыпки. Затем проверяем арматуру и устойчивость щитов. Иначе ровно залитая стена может получить лишнее давление воды или трещину после засыпки.
Основание и вода решают половину задачи
Перед работой геодезист переносит проектные оси и отметки. Проверяем фактический грунт и подготовку основания по проекту, состояние откоса и место для безопасного доступа. Если вскрытый грунт отличается от изысканий, останавливаем решение по подошве и передаем отклонение проектировщику.
Дренаж за стеной осматриваем до закрытия: труба, фильтрующий слой, направление выпуска и возможность прочистки должны составлять систему. СП 22.13330.2016 нужен для основания, но не заменяет данных изысканий и расчета конкретной стены.
Что проверяет бригадир перед бетоном
Нивелиром снимаем отметки верха подошвы, рулеткой и шаблоном - толщину, защитный слой и шаг арматуры по рабочим чертежам. Сверяем анкеровку стержней, закладные и выпуски. Щиты стягиваем и раскрепляем так, чтобы давление свежей смеси не изменило проектную геометрию.
Диаметр и шаг арматуры в статье не назначаем: они следуют из расчета по СП 63.13330.2018 и проекта. До укладки смеси оформляем скрытые работы по арматуре и основанию. После бетона увидеть смещенный фиксатор уже нельзя.
| Узел | Чем проверяем | Что решаем |
|---|---|---|
| Отметка подошвы | Нивелир | Исправить подготовку до вязки |
| Защитный слой | Шаблон и фиксаторы | Восстановить проектный зазор |
| Опалубка | Рулетка, диагонали, раскосы | Устранить раскрытие щита |
Пример расчета объема
Расчетный пример, не расход на объекте: стенка длиной 12 м, высотой 2 м и условной толщиной 0,25 м потребует 12 x 2 x 0,25 = 6 м3 бетона только на вертикальную часть. Подошва, ребра и технологический резерв считаются отдельно по рабочим чертежам.
Даже эта простая оценка не годится для заказа без проверки фактической геометрии опалубки. Отдельно определяем количество арматуры по ведомости, площадь щитов, объем щебня дренажа и последовательность подачи бетона. При большой высоте контролируем технологию укладки и уплотнения, чтобы не раздвинуть щиты.
Приемка до обратной засыпки
Смесь укладываем слоями по технологии проекта производства работ и уплотняем глубинным вибратором, не перемещая им арматуру. За бетоном ухаживаем с учетом погоды; распалубку назначаем по достигнутой прочности, а не по календарной дате. СП 70.13330.2012 задает рамку выполнения и приемки.
После снятия щитов проверяем геометрию, поверхность, закладные и результаты контроля бетона. Гидроизоляцию и дренаж за стеной принимаем до обратной засыпки; при дефекте сначала выясняем его глубину и положение. Замазать раковину снаружи и сразу засыпать конструкцию - плохая приемка.
Как не потерять дренаж при благоустройстве
После стены часто приходит другая бригада с отмосткой, тротуаром и озеленением. До передачи площадки отмечаем выход дренажа и ревизионные точки на исполнительной схеме. Засыпку ведем предусмотренным проектом материалом и способом уплотнения, не сдвигая трубу и защиту гидроизоляции.
Если выпуск оказывается ниже планируемого уровня покрытия или его перекрывает бордюр, корректировку согласуем до мощения. Иначе вода останется за стеной, хотя бетон и арматура были выполнены верно. Приемка подпорной конструкции заканчивается не красивой поверхностью, а работающим отводом воды и подтвержденными скрытыми слоями.
Частые вопросы
Можно ли бетонировать без дренажа?
Только если проект конкретной стены обоснованно не предусматривает его. Самовольно исключать отвод воды нельзя.
Когда засыпать грунт обратно?
После достижения проектной готовности бетона и приемки скрываемых слоев гидроизоляции и дренажа.
Как проверить объем бетона?
Разбить конструкцию на геометрические части по рабочему чертежу, затем сверить с фактической опалубкой и накладными.
