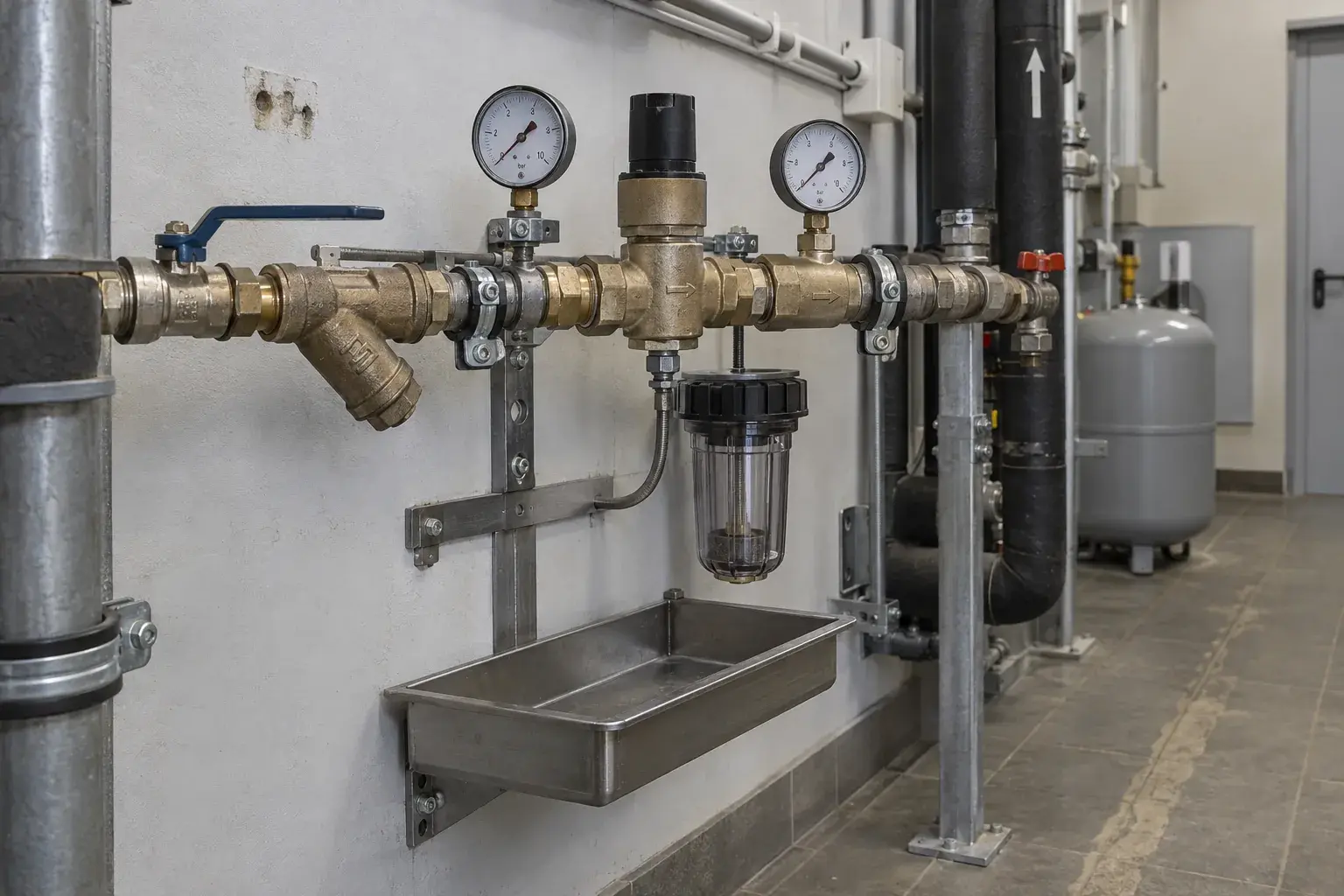

Проверка узла подпитки отопления концертного зала в Адлере
Почему давление в закрытой системе отопления снова падает после подпитки?
Падение давления после подпитки не означает автоматически неисправность подпиточного клапана. В концертном зале мы сравниваем холодное и прогретое состояние системы, проверяем следы утечки и расширительный бак, а затем оцениваем сам узел подачи воды. Частую автоматическую подпитку нельзя считать нормальной работой: добавленная вода меняет состав теплоносителя.
Запись давления до разборки
На предусмотренных точках снимаем показания манометров водопровода и отопления при закрытом и открытом отсечном кране подпитки. Фиксируем температуру теплоносителя: давление прогретой системы напрямую не сравнивают с остывшей. Обходим радиаторы, соединения, воздухоотводчики и предохранительный клапан, смотрим сухие следы прежнего срабатывания.
Если при нагреве давление резко растет, а после остывания падает, отдельно обследуем расширительный бак. Узел подпитки может лишь маскировать эту причину. СП 60.13330.2020 используем для рамки отопления, но уставку конкретного клапана берем из проекта и паспорта оборудования.
Фильтр, редуктор и обратный клапан
Для примера: в Caleffi 553 объединены редуктор, входной фильтр, отсечной и обратный клапаны. Сверяем фактическую модель, ее направление потока и допустимый диапазон регулировки. После отсечения и сброса давления очищаем доступный фильтрующий элемент по инструкции; налет на седле или повреждение мембраны требуют совместимой детали либо замены узла.
Разность показаний до и после при открытой подпитке помогает увидеть ограничение расхода, но не определяет автоматически место засора. Обратный клапан проверяем предусмотренным изготовителем способом, чтобы теплоноситель не попадал в питьевую сеть. Самодельное соединение без защиты от обратного потока не принимаем.
Учитываем дополнительную работу
При подтвержденной утечке у предохранительного клапана осматриваем его отдельно и проверяем расширительный бак. Если в системе нет учета подпитки, предлагаем установить счетчик на согласованном участке: расход добавленной воды позволит увидеть скрытую потерю раньше очередного падения давления. Счетчик не исправляет течь, а делает ее измеримой.
Пример: за сутки добавлено 12 л в закрытый контур. Это не норматив и не факт по объекту; без объема системы и режима работы нельзя назвать причину, но повторяющийся объем требует поиска потерь. Монтаж новой арматуры испытываем по проекту и СП 73.13330.2016.
Режим после настройки
После ремонта заполняем участок, удаляем воздух, возвращаем проектную уставку и проверяем остановку подпитки при ее достижении. Затем сравниваем холодное давление в одинаковых условиях через согласованный интервал. Если стрелка снова уходит, осматриваем контур и бак, а не бесконечно подтягиваем регулировочный винт.
В журнале оставляем исходные показания, найденный дефект, артикул деталей и объем добавленной воды, если он измеряется. На действующей площадке согласуем краткое отключение, чтобы обслуживание не пришлось на концертный час.
Уставку проверяем расчетом высоты
Автоматический подпиточный узел выбирают не по привычной цифре на манометре, а по статической высоте и пределам оборудования. У Caleffi 553 диапазон настройки 0,3-4 бар; производитель при вводе в работу описывает настройку не ниже гидростатического давления плюс 0,3 бар. Это паспортный принцип конкретной серии, а не единая уставка для всех залов.
Условный расчет: высота от узла до верхней точки 8 м соответствует примерно 0,8 бар водяного столба. Прибавка 0,3 бар дает ориентир 1,1 бар в холодном состоянии. Это учебный пример, не настройка концертного зала. Проект, давление расширительного бака и пределы арматуры могут потребовать другого значения; фактическое решение фиксируем вместе с измерениями.
Частые вопросы
Почему подпитка опасна при частом включении?
Она может скрывать утечку и постоянно добавляет воду в закрытый контур.
Можно ли поднять уставку редуктора?
Только в пределах проекта, допустимого давления системы и паспорта конкретного узла.
Зачем смотреть расширительный бак?
Его неисправность вызывает большой размах давления между холодным и горячим режимами.
