Контроль перепада давления на фильтре вентиляции в Адлере
Как проверяют датчик Belimo 22ADP-154 и принимают результат?

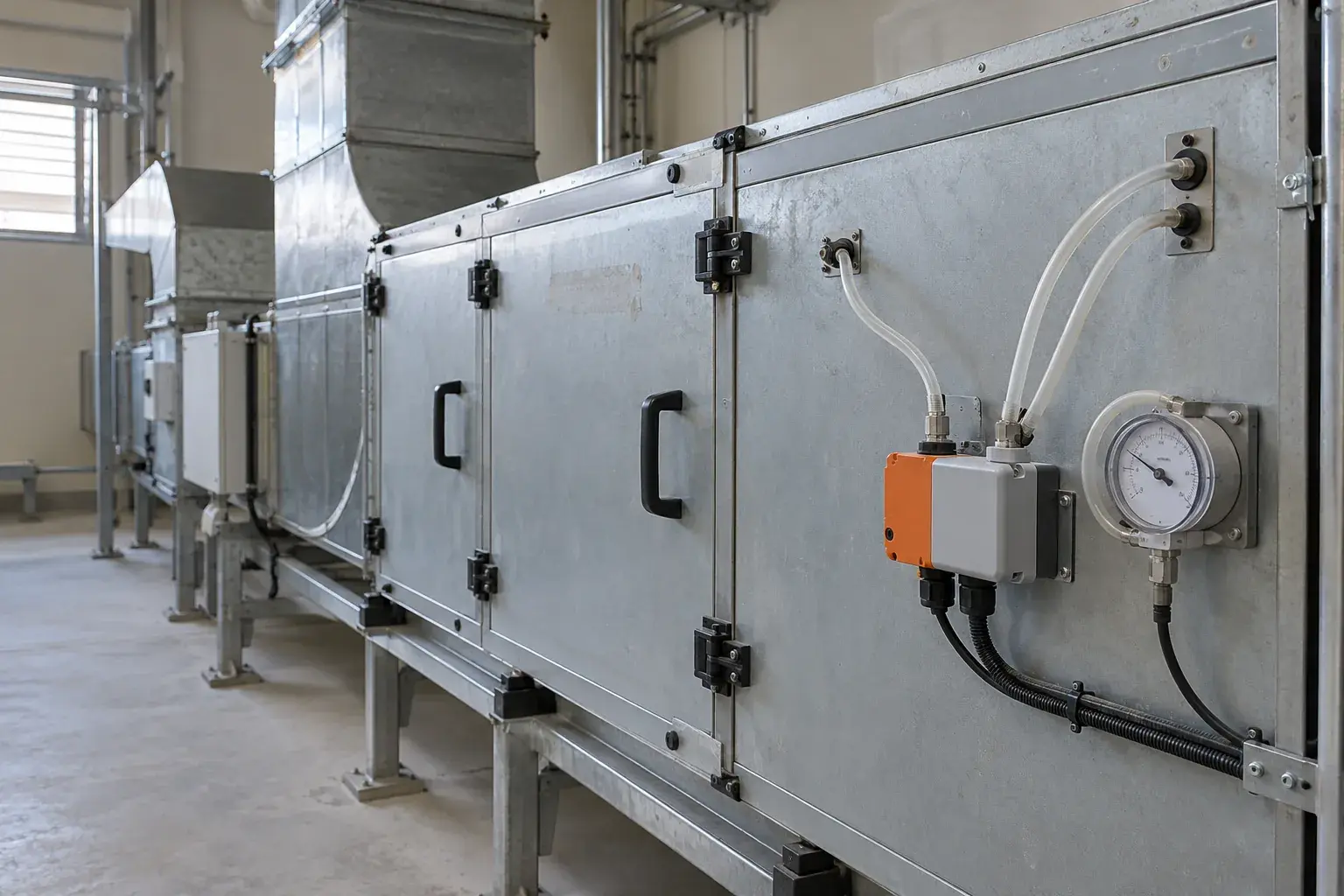

В вентиляционной камере небольшого медицинского корпуса Адлерского района сигнал «фильтр загрязнен» может появиться сразу после установки новой кассеты. Менять еще один фильтр наугад бессмысленно: сигнал формирует измерительная цепочка, а не сам фильтрующий материал. Паллада разделяет сопротивление кассеты, состояние двух импульсных трубок и настройку датчика Belimo 22ADP-154.
Два отбора и одно измерение
Перед работой по схеме установки отмечают точки отбора давления до и после фильтра. При остановленном агрегате осматривают шланги: надрыв, конденсат, пережатие хомутом или перепутанные штуцеры меняют картину даже при чистой кассете. На доступных контрольных портах подключают независимый дифференциальный манометр, затем пускают установку в документированном режиме. Сверяют его показание с датчиком и не оценивают фильтр при закрытой заслонке или пониженной частоте вентилятора без поправки на режим.
Технический лист Belimo описывает 22ADP-154 как датчик перепада давления воздуха. Для проверки выхода используют мультиметр на соответствующем сигнале и сверяют установленный диапазон с паспортом именно этой модификации и входом автоматики. Если независимый манометр показывает нормальное сопротивление, а диспетчеризация видит высокий перепад, поиск ведут по трубкам, полярности штуцеров, питанию и масштабированию аналогового входа. Если оба прибора подтверждают рост сопротивления при проектном расходе, проверяют посадку кассеты и заменяют фильтр подходящего класса.
Ремонт измерительной линии
Скопившийся конденсат удаляют после остановки установки, поврежденную импульсную трубку меняют на материал и диаметр, совместимые с датчиком и средой. Длинную петлю с провисанием не оставляют: там снова накопится влага. Штуцеры соединяют по маркировке «до/после», проверяют герметичность соединений и повторяют сравнение с независимым манометром. Нулевую точку и диапазон меняют только по инструкции Belimo и после исключения физической ошибки подключения.
Запись исходного сопротивления
В качестве отдельной дополнительной работы восстанавливают обозначения на трубках и записывают в журнале сопротивление нового фильтра при конкретном расходе. Этот исходный уровень полезен для последующих замен; сравнение двух чисел без указания расхода создает ложную тревогу.
Нормативная рамка и приемка
СП 60.13330.2020 с изменениями №1-6 описывает проектирование вентиляции в зданиях своей области действия. Он не подменяет паспорт конкретного датчика и не устанавливает один порог замены для всех фильтров. Порог берут из проекта агрегата и паспортов фильтрующей ступени, а тип выходного сигнала и допустимую среду - из технического листа Belimo.
Результат принимают после трех проверок: знак и величина перепада на независимом манометре соответствуют показанию датчика в одном режиме, сигнал в контроллере масштабирован верно, а тревога снимается при исправной кассете и появляется при штатном проверочном воздействии по инструкции автоматики. В журнале оставляют режим вентилятора, модель фильтра, точки отбора и фактические значения, не обещая норму без проекта.
Частые вопросы
Можно продувать датчик сжатым воздухом?
Не направляют струю в штуцер: сначала отсоединяют и безопасно очищают только линию способом, разрешенным изготовителем.
Почему новый фильтр тоже дает перепад?
Любая кассета имеет собственное сопротивление; сравнивать нужно с паспортом при известном расходе.
Когда менять датчик?
После проверки питания, трубок, диапазона и независимого измерения, если выход остается неверным.
