Проверка падения напряжения линии освещения в Адлере
Почему дальние фонари двора светят слабее ближних?
Слабый свет на дальнем участке двора еще не доказывает, что нужны новые светильники. Проверяем напряжение и ток при обычной нагрузке, сравниваем начало и конец линии, осматриваем соединения и драйверы. Решение о ремонте принимаем после локализации потерь и проверки сечения по проекту.
Фиксируем режим фонарей
Записываем, какие опоры включены, есть ли зависимость от времени и погоды. Осматриваем вводной шкаф, схему групп и маркировку кабелей. Люксметр помогает сравнить освещенность на одинаковой высоте и геометрии, но не заменяет электрические измерения.
Если тускнеет только один прибор, сначала проверяем его драйвер и контакт. Когда слабее вся дальняя группа, измеряем фидер. Работа под напряжением возможна только у допущенного персонала, с соответствующим прибором и мерами защиты; ремонтные соединения делаем после отключения и проверки его отсутствия.
Считаем потери по факту

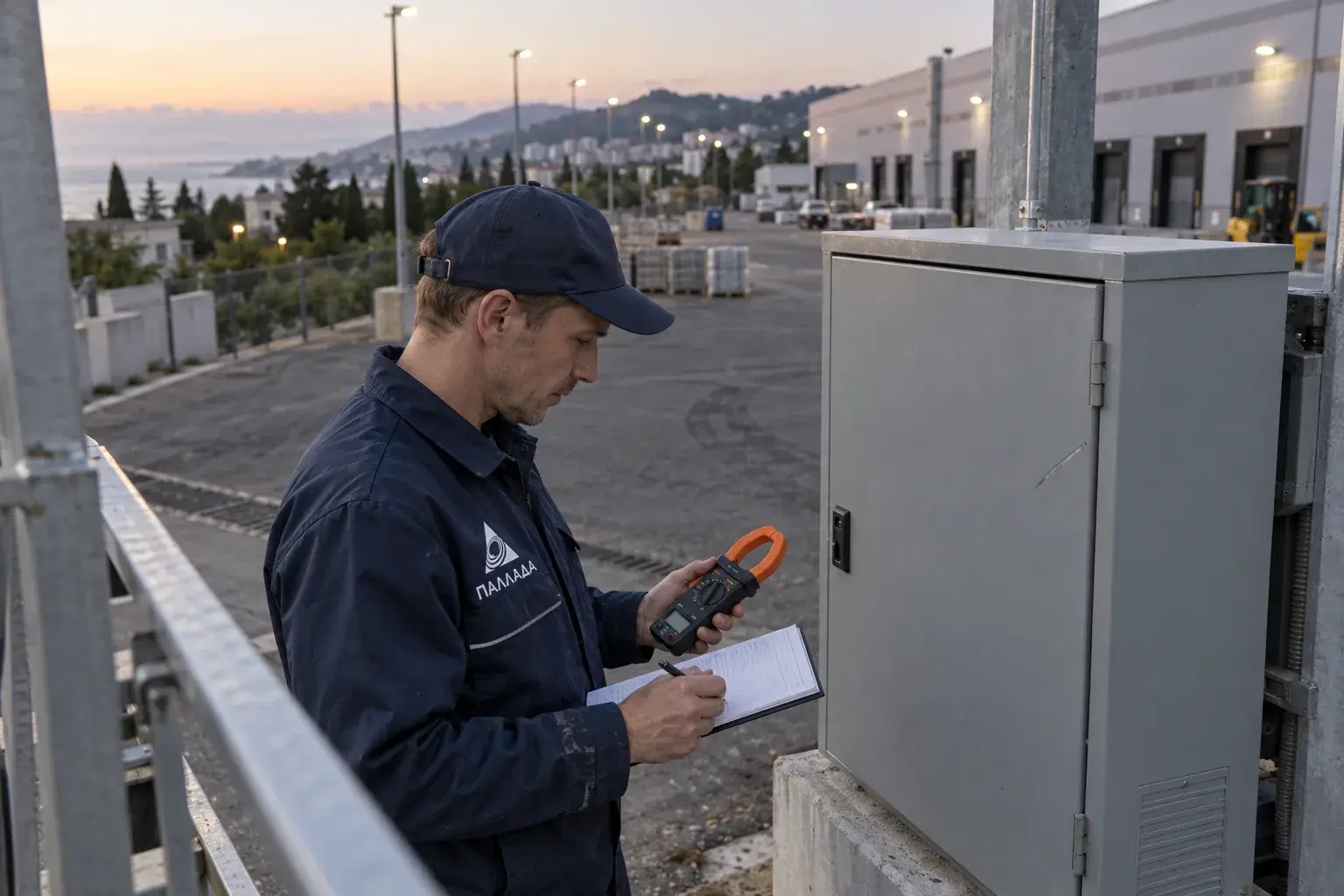

Одновременно или в сопоставимом режиме измеряем напряжение на вводе группы и у дальнего доступного узла. Токовыми клещами снимаем ток каждой рабочей фазы, отмечаем включенные нагрузки. Разность измерений делим на напряжение начала и выражаем в процентах; без одинакового режима сравнение ошибочно.
Расчетный пример, не показания двора: при 230 В на вводе и 219 В на конце разница 11 В, или около 4,8 процента. Само число не говорит, где потеря: ее может создать длина кабеля, ослабленная клемма или поврежденная муфта. Предел допустимости сверяем с проектом и применимыми условиями системы.
Ищем место сопротивления
По секциям осматриваем доступные соединительные коробки, состояние клемм и следы нагрева. Тепловизор применяем после выхода линии на нагрузку, с учетом отражений корпуса; локально горячий контакт перепроверяем электрически. Сечение и способ прокладки сверяем с проектом и ГОСТ Р 50571.5.52-2011.
Дополнительная работа - восстановление герметичного кабельного ввода одной коробки, если влага ухудшила контакт. Параллельно проверяем защиту линии и целостность проводников. Ставить автомат большего номинала ради яркости фонарей нельзя.
Ремонтируем найденный участок
Отключаем и блокируем группу, проверяем отсутствие напряжения, затем меняем поврежденный зажим или участок кабеля подходящей системой соединения. Наконечники и момент затяжки выбираем по паспортам оборудования. На улице обеспечиваем нужную степень защиты корпуса и вводов.
После сборки проводим предусмотренные проектом и ГОСТ Р 50571.16-2019 проверки, включая защитные цепи и сопротивление изоляции там, где метод применим к подключенному оборудованию. Снова измеряем напряжение под прежней нагрузкой. Если падение осталось, обследование продолжаем по трассе, а не считаем один теплый контакт единственной причиной.
Оставляем воспроизводимый протокол
Для эксплуатации записываем точку, время, ток, напряжение, состав включенной группы и данные прибора до и после вмешательства. Маркируем отремонтированную коробку и обновляем схему. По такому протоколу можно отличить сезонную нагрузку от нового дефекта.
В смете раздельно показываем диагностику фидера, ремонт контакта, восстановление ввода и возможную замену кабеля. Последнюю назначаем лишь после расчета и вскрытия трассы: наружная замена всех светильников не исправит низкое напряжение на их клеммах.
Частые вопросы
Можно проверить линию только люксметром?
Нет. Освещенность помогает увидеть проблему, а причину ищут измерением напряжения, тока и состояния соединений.
Поможет ли более мощный автомат?
Нет. Защита должна соответствовать кабелю и проекту; повышение номинала может сделать линию опасной.
Зачем измерять при включенных фонарях?
Падение напряжения зависит от тока, поэтому сравнивают точки при обычной нагрузке.
