Отопление выставочного павильона на Мамайке
Отопление выставочного павильона на Мамайке
Выставочные стенды меняют расположение, а отопительные приборы обычно остаются на месте. Для типового павильона на Мамайке рассматриваем водяное отопление в конструкции пола: свободную площадь можно использовать под экспозицию, если заранее согласовать тепловую задачу, нагрузки и крепление будущих стендов. Здесь инженерное решение начинается еще до устройства бетонного пола.
План экспозиции нужен раньше трубы
При выезде снимаем геометрию зала и ворот, проверяем проект ограждений и расположение технических помещений. Вместе с заказчиком определяем продолжительность мероприятий, перерывы и температуру после закрытия. Массивный пол обладает инерцией: ожидать от него мгновенного прогрева перед открытием выставки было бы ошибкой.
По тепловому расчету проверяем, хватает ли поверхности пола для покрытия потерь. Учитываем остекление, открывание входов и ограничения напольного покрытия. Если расчет требует другого решения для отдельной зоны, согласуем его до поставки, а не пытаемся компенсировать недостаток произвольным повышением температуры воды.
Швы и анкеры определяют раскладку

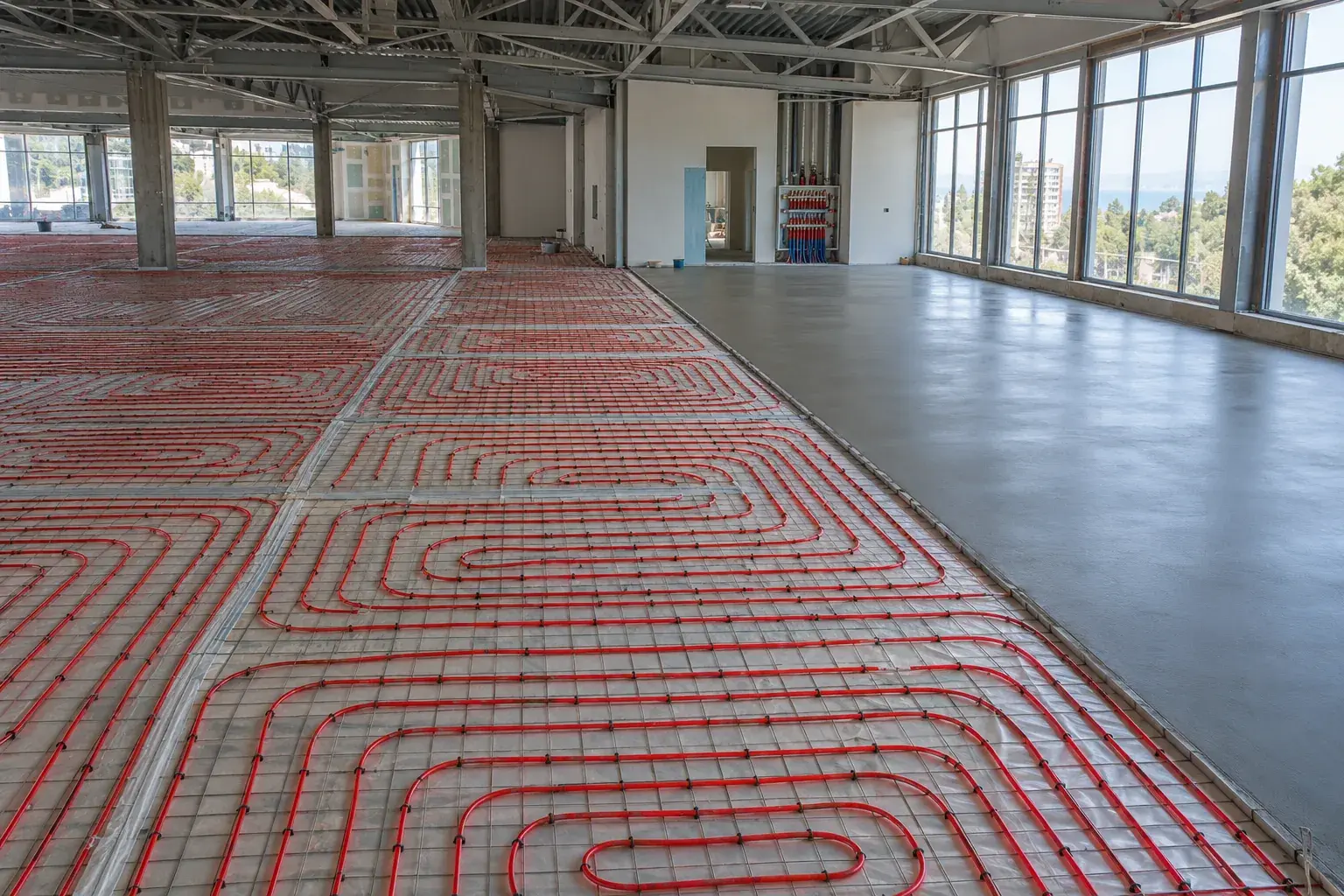

В технической информации Uponor Magna план швов задает конструктор, а отопительные контуры и подводки согласуют с этим планом. Это существенное ограничение для большого зала: линии бетонирования, деформационные участки и будущая нарезка не должны появляться поверх уже уложенных труб без проверки.
Отдельно отмечаем основания тяжелых стендов и глубину анкеров. По документации изготовителя при опасности пересечения с трубой предусматривают свободные от отопления зоны. Схему сохраняем с привязками к осям: после устройства покрытия определить положение контура по общему плану помещения уже недостаточно.
Собираем систему доступными участками
Подбираем трубы, крепления, коллекторы и регулирующую часть как совместимую систему. Используем размоточное устройство, труборез и монтажные приспособления изготовителя, проверяем отсутствие повреждений и заломов. Контуры маркируем сразу, чтобы при заполнении и балансировке не искать их назначение по направлению выхода из коллектора.
До бетонирования фотографируем раскладку с масштабом и координатными привязками, проверяем защищенные переходы и устойчивость креплений. Трубопроводы испытываем по согласованной программе и документации системы, результаты фиксируем. Давление и длительность испытания назначают для выбранного исполнения; универсальную цифру по памяти здесь не используем.
Наладка учитывает медленную реакцию пола
После готовности строительной конструкции заполняем и развоздушиваем контуры, проверяем циркуляцию и расходомеры. Манометр, контактные термометры и тепловизор помогают сопоставить гидравлическую настройку с распределением тепла. Тепловизионный снимок показывает картину поверхности, но сам по себе не заменяет проверку расхода и проектной температуры.
При холодной полосе сначала проверяем воздух в контуре, положение регулировки и соответствие маркировки. Резкое увеличение нагрева без поиска причины может повредить покрытие. Выход на режим согласуем с требованиями к выдержке и прогреву конкретного пола, затем оцениваем работу автоматики при изменении потребности зала.
Передаем не только исполнительную раскладку
Для общественного павильона применимость проектных решений сверяем с СП 60.13330.2020, монтажных и испытательных процедур - с СП 73.13330.2016 в действующей части. Иностранные примеры Magna не выдаем за российские нормативные требования. Конструкцию пола, расположение швов и допустимые нагрузки утверждает проектировщик соответствующего раздела.
В комплект сдачи включаем раскладку контуров, акты скрытых работ, протоколы, настройки и правила сверления пола. Эксплуатации объясняем, как заранее переключать режим перед мероприятием. Такой результат позволяет менять выставку, сохраняя предсказуемую работу отопления и доступ к его обслуживаемым узлам.
Частые вопросы
Можно ли закрепить стенд после сдачи?
Место и глубину крепления сверяют с исполнительной раскладкой; при недостаточных данных участок обследуют дополнительно.
Подойдет ли любое чистовое покрытие?
Нужно проверить его тепловое сопротивление и допустимый режим у производителя покрытия.
Коллектор можно спрятать за экспозицией?
Доступ для регулировки и обслуживания должен сохраняться при любой согласованной расстановке стендов.
