Отопление тепличного комплекса в Мацесте
Отопление тепличного комплекса в Мацесте
Рассадным зонам тепло нужно и ночью. В типовом тепличном комплексе Мацесты мы объединяем отопление, циркуляцию и управление несколькими зонами.
Сначала определяем климатические зоны
Выезжаем в теплицу и уточняем назначение отделений, график работы, проветривание и требования к растениям. Отмечаем наружное остекление, ворота, столы и участки с разной плотностью посадок. Температурный режим согласовываем с технологом; не заменяем его привычной настройкой комнатного термостата.
Лазерным дальномером измеряем блок, проверяем доступные маршруты труб. Тепловую нагрузку рассчитываем по ограждениям, наружным условиям и принятому воздухообмену. Теплоприток солнечного дня не подтверждает готовность того же блока к холодной ночи.
Разводим тепло по функциям

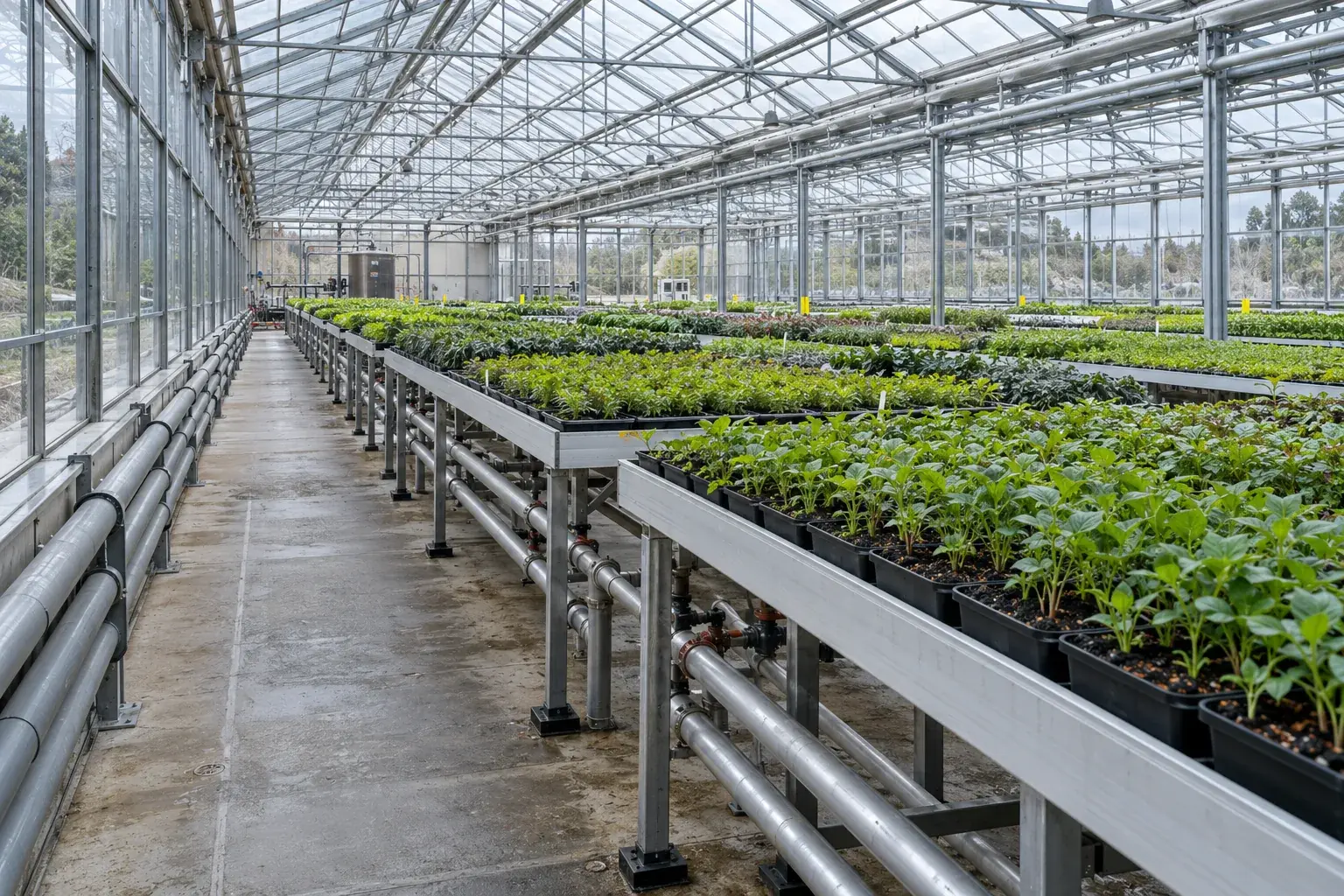

Согласуем боковые регистры, контуры под столами и остальные предусмотренные проектом отопительные поверхности. Их расположение проверяем относительно растений, проходов и обслуживания. Случайное увеличение температуры воды может перегревать ближнюю зону, не устраняя недостаток тепла у дальней стены.
Для каждой ветви задаем расход, потери давления и способ регулирования. Разделяем контуры отопления и технологического полива: удобрения и загрязнения не должны попадать в циркуляционный насос только потому, что обе системы находятся в теплице.
Насос выбираем по гидравлике контура
В инструкции Grundfos MAGNA3 проверяем назначение для чистого неагрессивного теплоносителя и связь режима управления с устройством сети. Постоянная характеристика, поддержание давления и внешнее управление решают разные задачи. Автоматический режим насоса не заменяет расчет распределения тепла.
Сопоставляем рабочую точку с сопротивлением труб, теплообменного оборудования и арматуры. Проверяем требования к входному давлению, ориентации и доступу для обслуживания. При использовании другого поколения насоса обращаемся к его собственному руководству, не перенося без проверки настройки старой модели.
Монтаж сохраняет возможность промывки
Трубы устанавливаем на предусмотренные опоры, учитывая температурные перемещения. Оставляем доступ к воздухоотводчикам, сливам и регулирующей арматуре. До закрытия участков проверяем соединения по программе испытаний, затем выполняем требуемые очистку, заполнение и удаление воздуха.
Насос не запускаем всухую: руководство MAGNA3 требует заполненной и развоздушенной системы. СП 107.13330.2012 с актуальными изменениями применяем к проектированию рассадной теплицы, СП 73.13330.2016 - к соответствующим монтажным работам в пределах его области.
Сверяем температуру с работой регулирования
Контактными датчиками измеряем подачу и обратный теплоноситель, регистраторами - температуру в согласованных зонах. Тепловизор помогает найти неравномерный прогрев поверхности, но измерение через стекло не дает достоверную температуру находящихся за ним растений. Показания связываем с погодой и положением управляющей арматуры.
Если дальний контур отстает, проверяем воздух, загрязнение и распределение расходов до повышения общей уставки. Проверяем также реакцию на проветривание, изменение наружных условий и сигнал неисправности. Для комплекса в Мацесте передаем схему ветвей, протоколы и согласованные настройки. Ночное снижение включаем только тогда, когда оно соответствует технологическому заданию.
Частые вопросы
Один датчик подходит всему блоку?
Его расположение и представительность проверяют для каждой принятой зоны управления.
Можно заполнить систему любым антифризом?
Совместимость и допустимую концентрацию подтверждают для всех элементов контура.
Заменяет балансировку более мощный насос?
Он может увеличить расход ближних ветвей, поэтому сначала проверяем гидравлическое распределение.
