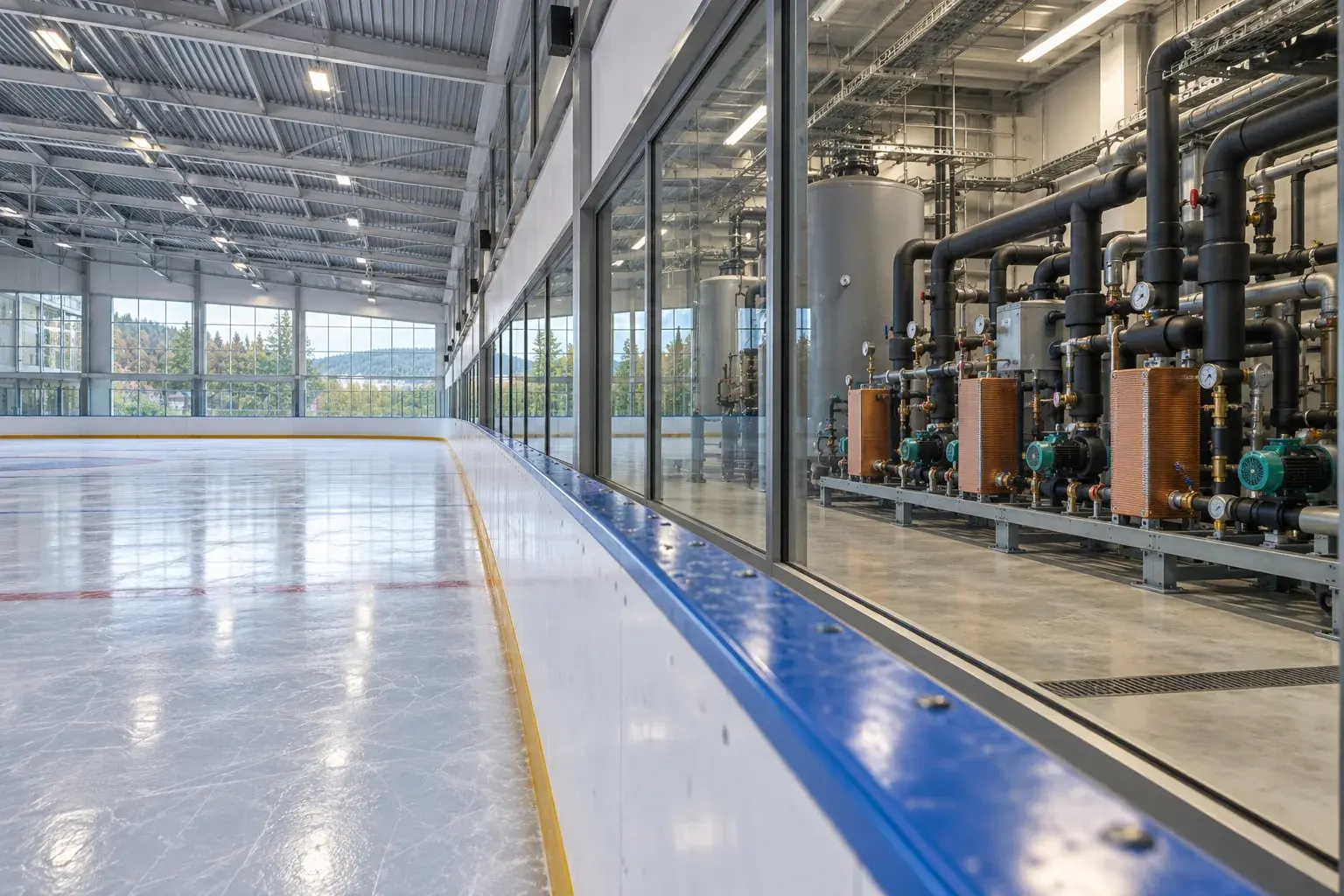

Отопление спортивного центра с утилизацией тепла катка в Дагомысе
Отопление спортивного центра с утилизацией тепла катка в Дагомысе
Холодильная установка ледовой арены отводит тепло даже тогда, когда соседним помещениям требуется отопление. Для нового типового спортивного центра в Дагомысе связываем эти процессы через согласованный промежуточный контур. Рассматриваем отопление целиком: доступную мощность источника, температуру воды, теплообменники, насосы, регулирование и резерв. Наличие теплой трубы у холодильной машины еще не означает, что здание сможет постоянно отапливаться только утилизируемой энергией.
Сопоставляем графики источника и потребителей
При выезде уточняем часы работы арены, режимы холодильной установки и потребность разных помещений в тепле. Измеряем доступные температуры и расходы в предусмотренных точках, читаем журнал управления. Контактные датчики и расходомер помогают сопоставить реальные условия с проектными данными; одна температура поверхности трубы не показывает передаваемую мощность.
Проектировщик определяет, какие потребители можно питать этим источником и когда потребуется резервное теплоснабжение. Разбираем пуск, неполную загрузку арены и остановку холодильного оборудования. Недостаточную температуру источника нельзя исправить одним увеличением циркуляции. При необходимости рассматривают дополнительное преобразование тепла, но его эффективность и состав подтверждают отдельным расчетом.
Промежуточный контур отделяет задачи оборудования
Для водяной части подбираем теплообменник по средам, рабочим параметрам и требуемому температурному напору. Руководство Alfa Laval для паяных пластинчатых аппаратов требует учитывать данные таблички, совместимость сред и нагрузки на патрубки. Меднопаяное исполнение нельзя без проверки переносить в аммиачный холодильный контур. Здесь рассматриваем согласованную водяную или водно-гликолевую связь, а вмешательство в холодильную машину оставляем профильной организации.
Сверяем необходимость буферной емкости, фильтра, удаления воздуха и защиты от замерзания. Для обслуживания предусматриваем изоляцию аппарата от сети и доступ к соединениям. Направление потоков выбираем по документации конкретного теплообменника. Одинаковый размер присоединения не подтверждает одинаковые допустимые давление, температуру или материал пайки.
Опоры и управление проверяем вместе
Трубопроводы закрепляем так, чтобы их масса и тепловые перемещения не нагружали теплообменник. Монтажную геометрию контролируем уровнем и рулеткой, затяжку выполняем подходящим инструментом. До закрытия изоляцией осматриваем соединения, маркируем контуры и сохраняем доступ к точкам измерения. Предусмотренные испытания проводим с учетом ограничений подключенного оборудования.
Пуск организуем без резких изменений расхода. Изготовитель отдельно предупреждает о гидроударах при быстрых переключениях: последовательность работы насосов и клапанов задаем согласованной программой. Проверяем условия разрешения отбора тепла, реакцию на остановку источника и подключение резерва. Защиту холодильной установки не исключаем ради продолжения отопления.
Результат фиксируем для нескольких нагрузок
На наладке записываем температуры до и после аппарата, расходы и состояние регулирующих устройств. Сравниваем режимы отбора тепла и резервного питания. Если помещение прогревается недостаточно, последовательно проверяем источник, загрязнение фильтра, наличие воздуха, расход и настройки. Замена теплообменника без такого разбора может оставить исходную причину.
Водяное отопление и внутреннее теплоснабжение рассматриваем в применимой области СП 60.13330.2020. Технологическую холодильную часть не объявляем полностью охваченной общими правилами отопления здания. При передаче показываем границы контуров, условия переключения и точки безопасного отключения. В документах сохраняем измеренные режимы: это позволяет эксплуатации понять, когда уменьшение доступного тепла является расчетным состоянием, а когда требуется обслуживание.
Частые вопросы
Утилизация полностью заменяет основной источник?
Это устанавливает расчет по режимам. Наличие сбросного тепла не гарантирует совпадения его мощности и температуры с потребностью здания.
Можно подключиться прямо к хладагенту?
Только по отдельному согласованному решению и документации оборудования. В статье рассматривается промежуточный контур, а не самостоятельная переделка холодильной машины.
Что потребуется при выезде?
Схемы арены и отопления, графики работы и доступ к контрольным точкам. Параметры проверяем на площадке.
