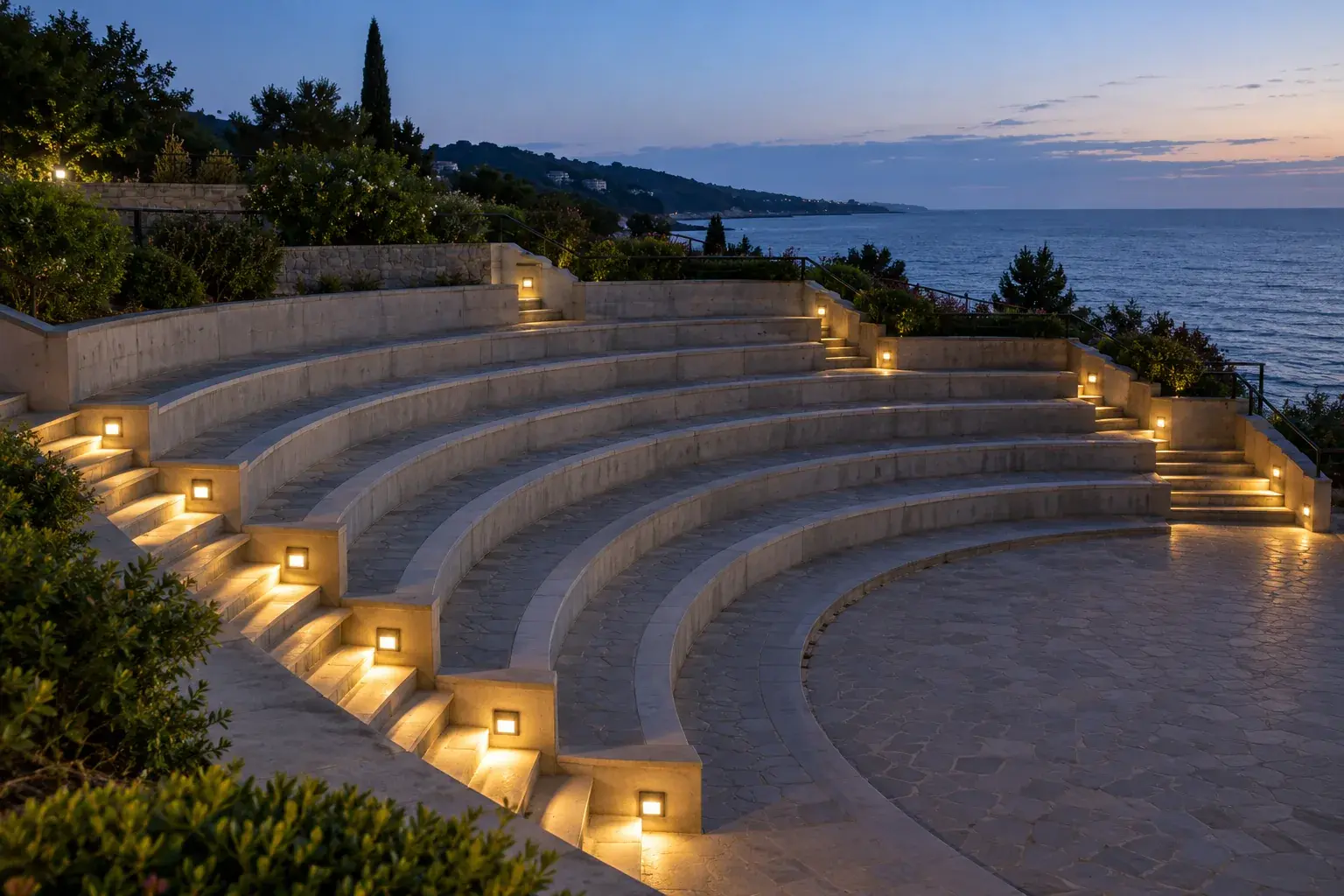

Освещение амфитеатра в Лоо
Освещение амфитеатра в Лоо
В открытом амфитеатре зритель идет по наклонным проходам и ступеням, а затем смотрит в сторону площадки. Свет должен помогать движению и не попадать прямо в глаза. Для нового типового городского пространства в Лоо рассматриваем обычное освещение подходов и зрительских маршрутов вместе с кабельной сетью, защитой и обслуживанием.
Сначала проходим путь зрителя
На плане отмечаем входы, перепады высоты, лестницы и места изменения направления. Проверяем, где обзор закрывают парапеты и посадки. Размещение светильников увязываем с реальными маршрутами, а не только с симметрией полукруга.
Светотехнический расчет выполняем с фотометрическими файлами выбранных приборов. Сопоставляем распределение света на ступенях и площадках, оцениваем слепящее действие с разных уровней. Сценическое освещение и специальные режимы мероприятия требуют отдельного задания; их параметры не подменяем настройкой проходных светильников.
Светильник в стене должен оставаться обслуживаемым
В качестве примера конструкции рассматриваем BEGA 24 210 с направленным светом. Инструкция североамериканского исполнения предусматривает монтажный корпус и установку в вертикальную стену. Такой прибор нельзя автоматически переносить в горизонтальную поверхность, по которой ходят люди.
Для российского объекта проверяем исполнение, питание и разрешительную документацию фактически поставляемой модели. Корпус увязываем с отделкой стен и доступом к обслуживанию. Вводы защищаем от поступления воды по кабельной трассе; заявленная степень защиты прибора не устраняет эту причину повреждений.
Сеть делим на понятные группы
Кабельные линии прокладываем по проекту, учитывая наружные условия и механические воздействия. Разделяем маршруты и группы так, чтобы эксплуатация могла обнаружить поврежденный участок и обслужить его по согласованному порядку. Соединения размещаем в предусмотренных доступных местах.
При монтаже используем инструмент для подготовки кабеля и наконечников, подходящие отвертки и измеритель электроустановок. Усилие затяжки принимаем для конкретных зажимов. Проверяем защитные проводники, изоляцию и работу предусмотренных аппаратов защиты до передачи сети в эксплуатацию.
Настройка выполняется на готовых покрытиях
Фактура и цвет ступеней влияют на восприятие света. Поэтому после завершения покрытий проверяем освещение вечером: проходим нижние и верхние ряды, подходы и повороты. Люксметром измеряем предусмотренные проектом контрольные точки, результаты привязываем к схеме.
Если светильник ослепляет на лестнице или оставляет темный перелом маршрута, меняем положение, оптику или распределение групп после проверки расчета. Увеличение общей мощности не всегда исправляет локальную проблему и может усилить засветку соседней территории.
Приемка включает режимы и документы
Область СП 52.13330.2016 проверяем для обычного наружного городского освещения. Для монтажа учитываем СП 76.13330.2016, для приемо-сдаточных испытаний электроустановки - ГОСТ Р 50571.16-2019. Отдельно определяем требования к аварийному освещению по назначению объекта и путям выхода; рабочие группы сами по себе его не заменяют.
Эксплуатации передаем схему линий, таблицу групп, результаты измерений и порядок очистки приборов. Для подготовки амфитеатра в Лоо нужны план территории, отметки ступеней и сценарии использования. По ним можно согласовать освещение всего маршрута и доступ к оборудованию без разборки готового пространства.
Частые вопросы
Подходит ли светодиодная лента вместо всех проходных приборов?
Решение проверяем расчетом, защитой и обслуживанием; декоративная полоса сама по себе не подтверждает освещение маршрута.
Достаточно ли измерить свет только у входа?
Контрольные точки распределяем по проекту, включая характерные ступени и изменения направления.
Можно мыть приборы струей высокого давления?
Способ очистки принимаем по документации поставленной модели; инструкция рассматриваемого BEGA такую очистку не допускает.
