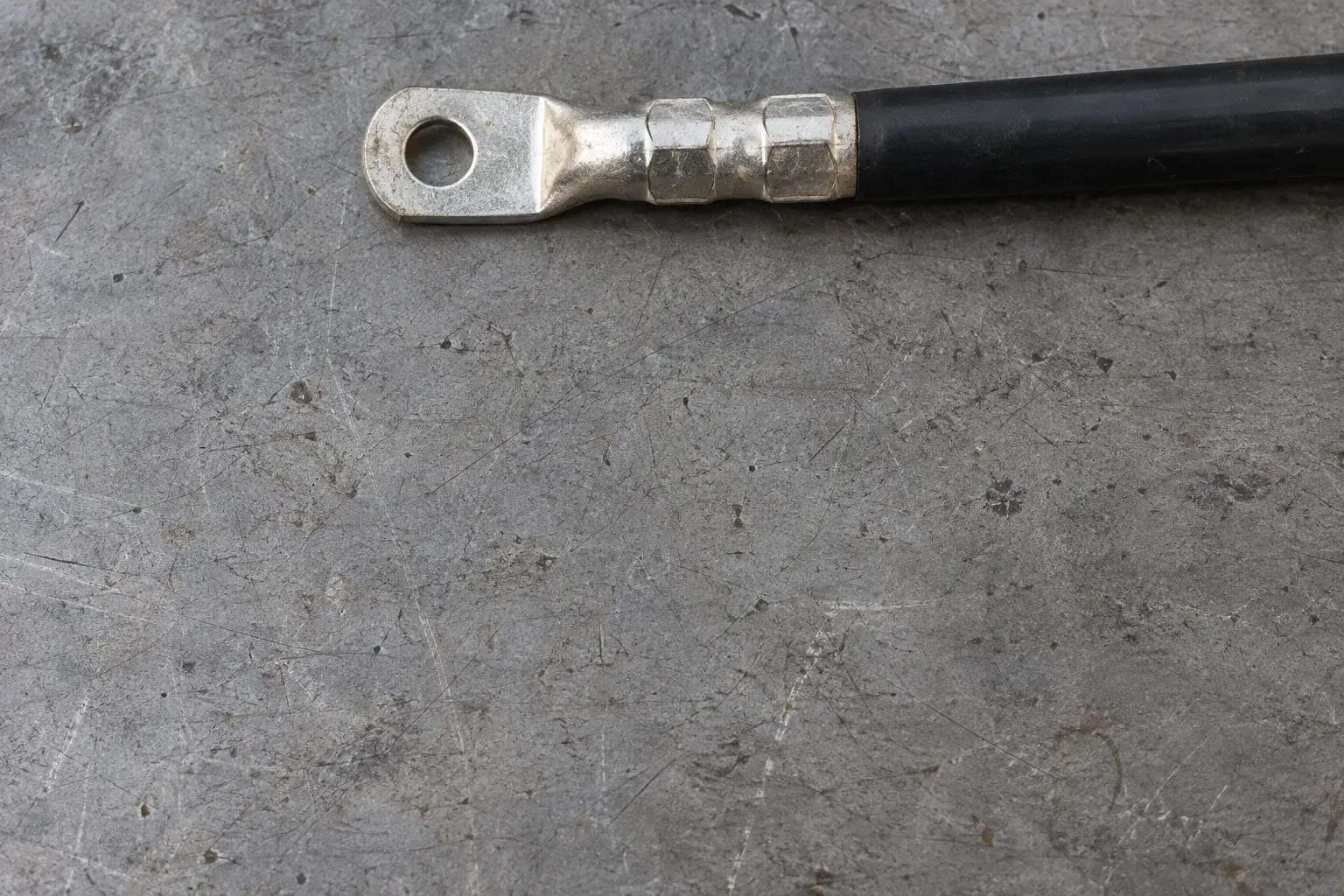

На монтажном столе лежат два медных наконечника под одинаковое сечение, но длина и толщина их трубчатой части различаются. Для подключения оборудования небольшой ремонтной мастерской в Адлере такой выбор имеет значение: одинаковая цифра на упаковке не делает соединения взаимозаменяемыми. Качественную опрессовку получаем совместимым комплектом наконечника, жилы, матрицы и пресса, а затем отдельно собираем болтовой контакт.
Жилу и матрицу проверяем как одну систему
Работу выполняем на отключенной линии после проверки отсутствия напряжения и защиты от ошибочного включения. По маркировке и документации определяем материал, номинальное сечение, класс и форму проводника. Внешний диаметр изоляции не заменяет эти сведения. Для секторной жилы дополнительно проверяем необходимость предварительного округления.
В технических материалах Klauke разделены стандартные трубчатые наконечники и изделия по DIN 46235. Разрешенные классы жил и способ прессования у них различаются. В частности, возможность использовать тонкопроволочный проводник нельзя выводить только из того, что он физически вошел в трубку. Подбираем серию по таблице совместимости, с учетом полной конструкции изделия.
Матрица работает в составе системы
Для выбранного наконечника определяем код вставки, профиль и число обжатий по документации изготовителя. Комплект Klauke рассматриваем как единую систему. Чужая матрица с похожим обозначением сечения может иметь другую геометрию. Ее применение без подтвержденной совместимости оставляет неизвестным фактическое уплотнение металла.
Осматриваем пресс и рабочие поверхности вставок. Грязь, сколы, выработка и неполное замыкание инструмента требуют устранения до начала операции. Для гидравлического пресса проверяем предусмотренную индикацию завершенного цикла. Усилие руками и внешний блеск готовой детали не заменяют эту проверку.
В карте соединения не смешиваем единицы
В карте соединения отдельно записываем сечение в мм2, класс жилы, артикул наконечника, код матрицы и число обжатий. Обозначение сечения на матрице не является моментом затяжки в Н·м: эти данные относятся к разным операциям.
Не теряем проволоки при разделке
Кабельным ножом с ограничением глубины или подходящим стриппером снимаем оболочку на длину, указанную для выбранного соединения. Не надрезаем проводник и не выкусываем часть проволок ради входа в меньшую трубку. Поврежденный участок отрезаем, если остается допустимый запас для подключения без натяжения.
Подготовленную жилу вводим до требуемой глубины. На наконечнике прессование ведем от контактной лопатки к кабелю; для соединительной гильзы действует другая последовательность. Каждый цикл доводим до завершения, соблюдаем назначенное расположение обжатий. Если получен неполный обжим, решение о браке принимаем по инструкции системы: случайное дополнительное сжатие другой матрицей не является надежным ремонтом.
Лопатка и болт требуют отдельной приемки
ГОСТ 10434-82 задает общие требования к контактным электрическим соединениям в своей области применения. СП 256.1325800.2016 учитываем при монтаже электроустановки здания. Ни один из этих документов не разрешает произвольно выбирать матрицу вместо таблицы изготовителя.
Осматриваем трубку на трещины и дефекты, проверяем заход жилы и изоляционное оформление. Затем собираем лопатку на подготовленной контактной площадке с предусмотренным крепежом, затягиваем динамометрическим ключом по данным оборудования. В журнал заносим тип наконечника, вставку и инструмент. Контроль сопротивления и нагрева назначаем по программе проверки конкретной установки; исправный пресс не отменяет ошибки болтового соединения. Паллада дополнительно восстанавливает крепление кабеля, чтобы его масса не нагружала вывод аппарата.
Частые вопросы
Пассатижи подходят для силового наконечника?
Нет. Требуются заданный профиль деформации и контролируемый полный цикл соответствующего пресса.
Один размер матрицы подходит любой меди того же сечения?
Не обязательно. Важны серия наконечника, конструкция жилы и таблица совместимости инструмента.
Тепловизор подтверждает качество сразу после включения?
Нет. Тепловой контроль зависит от нагрузки и условий измерения, а скрытые дефекты подготовки он не исключает автоматически.
