Установка обратного клапана бассейна в Дагомысе
Установка обратного клапана бассейна в Дагомысе
Обратное движение воды после остановки циркуляции нельзя устранять случайной пружиной внутри трубопровода. Для технического помещения бассейна в Дагомысе сначала определяем требуемое направление потока, режим насоса и место установки клапана. Узел должен закрываться в нужный момент и не создавать непредусмотренное сопротивление работающему контуру.
Проверяем причину обратного движения
Разбираем схему трубопровода, положение емкостей и запорной арматуры. Смотрим, когда возникает движение: при остановке насоса, переключении режима или изменении уровня. Показание одного манометра не подтверждает исправность обратного клапана. Наблюдения сопоставляем с перепадом давления и фактической схемой, исключая подсос воздуха и неправильное положение других клапанов.
Подбор связываем с расходом, температурой, составом воды и материалами уплотнений. Обратный клапан циркуляционного трубопровода не переносим автоматически на линию концентрированного реагента. Проверяем маркировку корпуса и паспорт поставленного исполнения; похожие размеры не гарантируют одинаковую химическую стойкость.
Пружина меняет допустимое положение

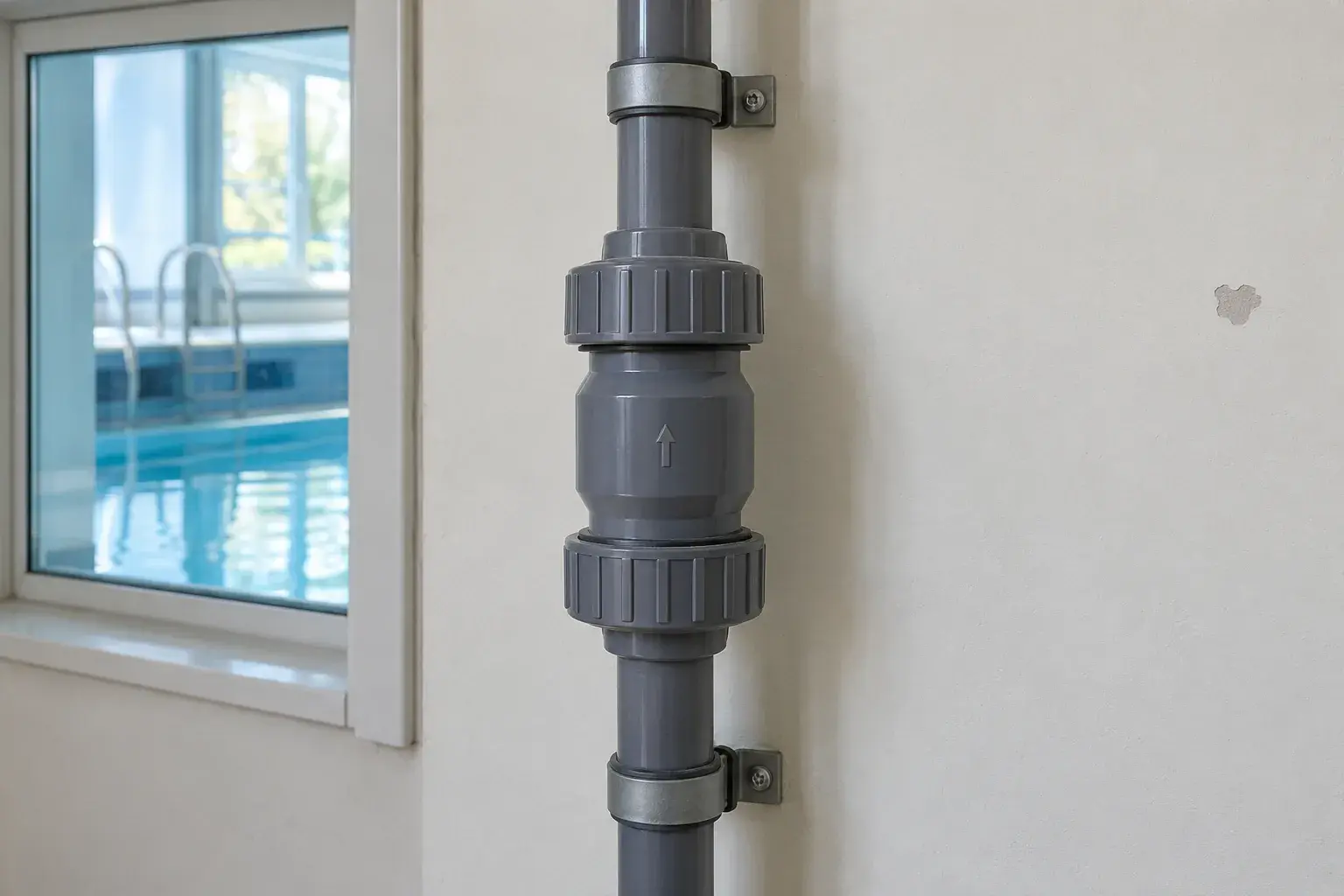

В руководстве GF Piping Systems для типов 561 и 562 явно различается монтаж. Беспружинный 561 предназначен для вертикальной установки с потоком вверх. Пружинный 562 допускает горизонтальное и вертикальное положение; для вертикального потока стрелка также должна смотреть вверх. Поэтому сначала выбираем исполнение под трассу, а не разворачиваем имеющийся клапан как удобнее.
Перед сборкой проверяем свободное перемещение конуса. Следы повреждения, заклинивание или неподходящее уплотнение требуют устранения причины. Клапаны этой серии не предназначены для жидкости с твердыми включениями: наличие мусора рассматриваем вместе с фильтрацией и промывкой, а не только с усилием закрывающего элемента.
Оставляем место для потока и обслуживания
Выделяем прямые участки и проверяем расположение ближайшего насоса, поворота и другой арматуры. Для таких возмущающих элементов руководство отдельно указывает десять DN до клапана и пять DN после. Приведенную там же общую рекомендацию пяти DN не используем для сокращения специально указанного входного участка.
До разборки останавливаем оборудование, изолируем участок и сбрасываем давление. Трубы опираем независимо, без вытягивания перекоса накидными гайками. Для размеров d20-d63 изготовитель предусматривает затяжку рукой; это не повод брать трубный ключ с длинным рычагом. У более крупных исполнений порядок и инструмент проверяем отдельно.
Испытание учитывает самое слабое звено
Контур заполняем с удалением воздуха и проверяем соединения по согласованной программе. Предельное давление определяется компонентом с наименьшим допустимым значением, а не только обозначением на новом клапане. Затем контролируем работу при циркуляции и после остановки, отмечая отсутствие течи, дребезга и непредусмотренного обратного потока.
СП 310.1325800.2017 учитываем для проектного решения плавательного бассейна в пределах его области применения. Положение конкретного конуса и порядок сборки берем из инструкции GF, а не выводим из общего названия СП. Передаем обозначение установленного узла, направление потока и доступ для последующей проверки герметичности.
Частые вопросы
Этот клапан заменяет запорный?
Нет. Перед обслуживанием нужны предусмотренные схемой средства надежной изоляции участка и сброс давления.
После установки насос стал шуметь - добавить пружину?
Сначала проверяем подбор, расход, прямые участки и отсутствие кавитации. Самовольное изменение конструкции не является наладкой.
Нужно разбирать его каждый месяц?
Изготовитель предусматривает периодический контроль герметичности и функции с учетом режима. Частоту уточняем по эксплуатации, не назначая лишнюю разборку исправного узла.
